7C
Tvåpolig användning (gemensam fram- och returledning)
Sådana mätningar kan utföras i korrekt anslutna strömkretsar (utan felpunkter). Här ansluts sändaren till
två ledare i en gemensam kabel. Sändarens högfrekventa signal går via fram- och returledaren tillbaka till
givaren. Mätningarna kan utföras såväl spänningsförande som spänningsfria.
Lokaliseringsdjupet är högst 0,5 m, beroende på det omgivande materialet. Tips 11: Vid mätningar under
spänning går det att skilja mellan de enskilda faserna (L1, L2, L3), till exempel vid eluttag, lampfattningar
eller strömbrytare.
– Av säkerhetsskäl ska mätkretsen vara spänningsfri.
– Följ säkerhetsanvisningarna vid mätningar under spänning.
!
– Extra jordledningar och avskärmningar i kabeln reducerar mottagarens lokaliseringsdjup.
– Avskärmningar i omgivningen reducerar räckvidden (metallock, metallstativ med mera).
Exempel på enpoliga användningsområden
7C-1 Sökning efter kortslutning
– Sätt mätkretsen spänningsfri.
!
– Kortslutningsmotståndet måste vara mindre än 20 ohm. Det kan fastställas med hjälp av en
multimeter. Skulle motståndet vara > 20 ohm, kan felet eventuellt hittas med hjälp av Sök
ledningsbrott, se kapitel 7B-2.

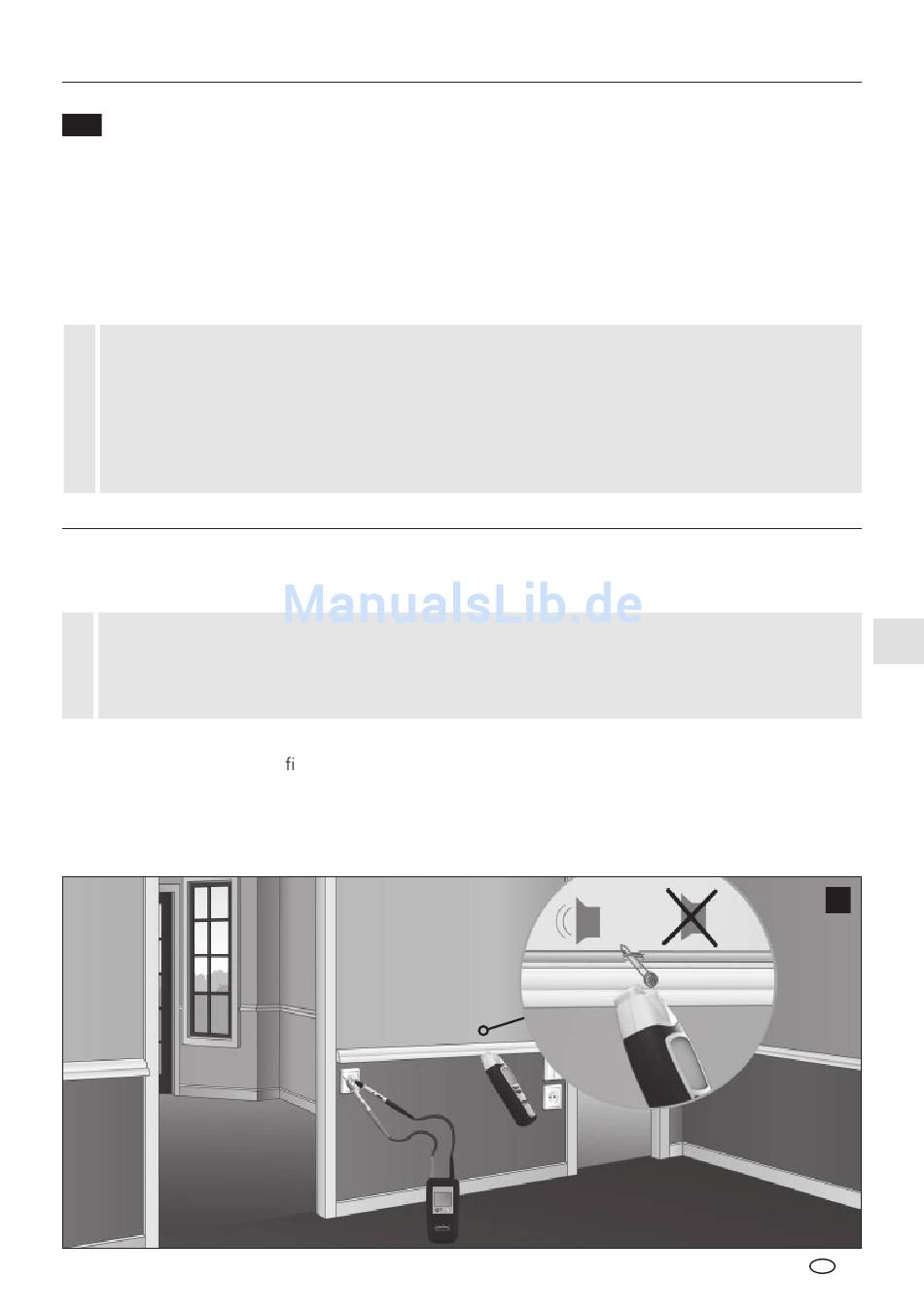

Anslut sändaren till den kortslutna ledaren och slå på sändaren. Slå därefter på mottagaren och starta
sökningen. Mottagaren identi erar signalen fram till kortslutningspunkten, se bild k. Anpassa mottagarens
känslighet och sändarens utgångseffekt stegvis, tills att kortslutningen har lokaliserats.
Rekommenderad inställning på mottagaren: Manuellt sökläge, Minimal känslighet, se kapitel 5C.
CableTracer Pro
k
