7B-2 Sökning efter ledningsbrott
– Sätt mätkretsen spänningsfri.
!
– Vid ett ledningsbrott måste övergångsmotståndet vara större än 100 k .

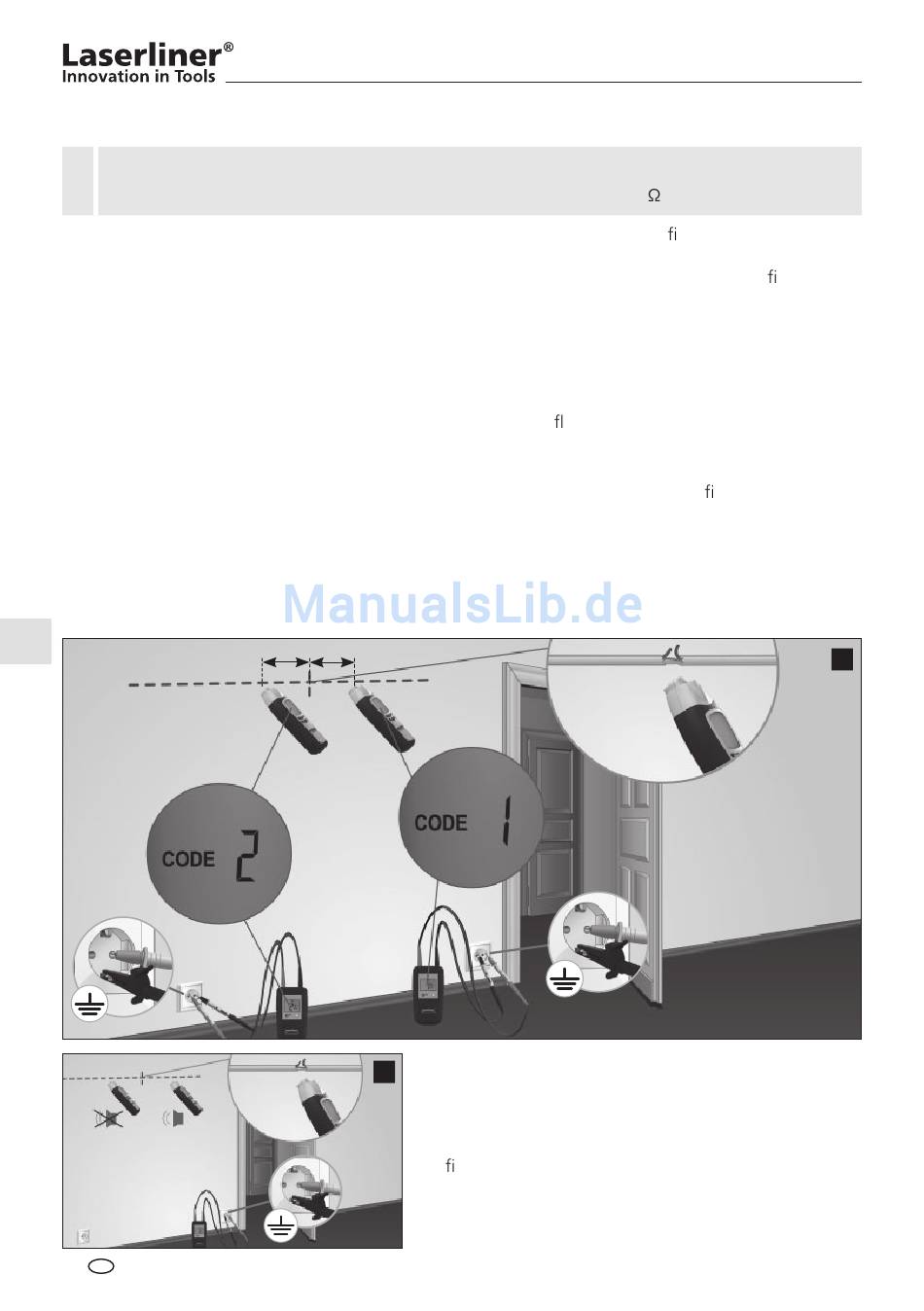

Här kan två sändare användas. Den andra sändaren ingår inte i satsen, utan den nns som tillbehör. Ställ
in sändaren på olika sändningskoder samt anslut den ledning som ska mätas och skyddsledaren, se Bild f
samt kapitel 4 och 6. Slå sedan på mottagaren och sök hur ledningen har dragits. Ledningsbrottet nns exakt
mitt emellan de båda indikerade sändningskodsvärden som visas på LC-displayen. Beakta även tips 1-3.
Rekommenderad inställning på mottagaren: Manuellt sökläge, Maximal känslighet, se kapitel 5C.
Tips 5: Felpunkten kan avgränsas systematiskt genom att justera mottagarens känslighet och sändarens
utgångseffekt.
Tips 6: För att kunna uppnå optimala resultat ska även alla de ledningar som inte används vid mätningen
jordas. Detta gäller särskilt alla de enkelledare som inte används i erledade kablar och mantelledningar.
Jordas de inte, kan det uppstå överhörning av den inmatade signalen (genom kapacitiva och induktiva
kopplingar). Felpunkten kan då inte längre avgränsas i tillräcklig omfattning.
Tips 7: Felsökningen sker på liknande sätt vid eluppvärmda golv. Se då till att det inte nns någon jordad
avskärmningsfolie ovanför värmetrådarna. Bryt jordförbindelsen i förekommande fall.
150 SE
= =
Vid arbete med en sändare kan punkten för lednings-
g
brottet inte fastställas så exakt på grund av en eventuell
överhörning av det elektromagnetiska fältet, se bild g. I ett
sådant fall visar mottagaren sändningssignalen efter ett
ledningsbrott i form av en tydligt utebliven signal. Avbrot-
tet nns vid den punkt, där signalen upphör.
f
