7B-2
Oppsporing av ledningsbrudd
– Sett målekretsen i spenningsløs tilstand.
!
– Ved et ledningsbrudd må overgangsmotstanden være større enn 100 k .

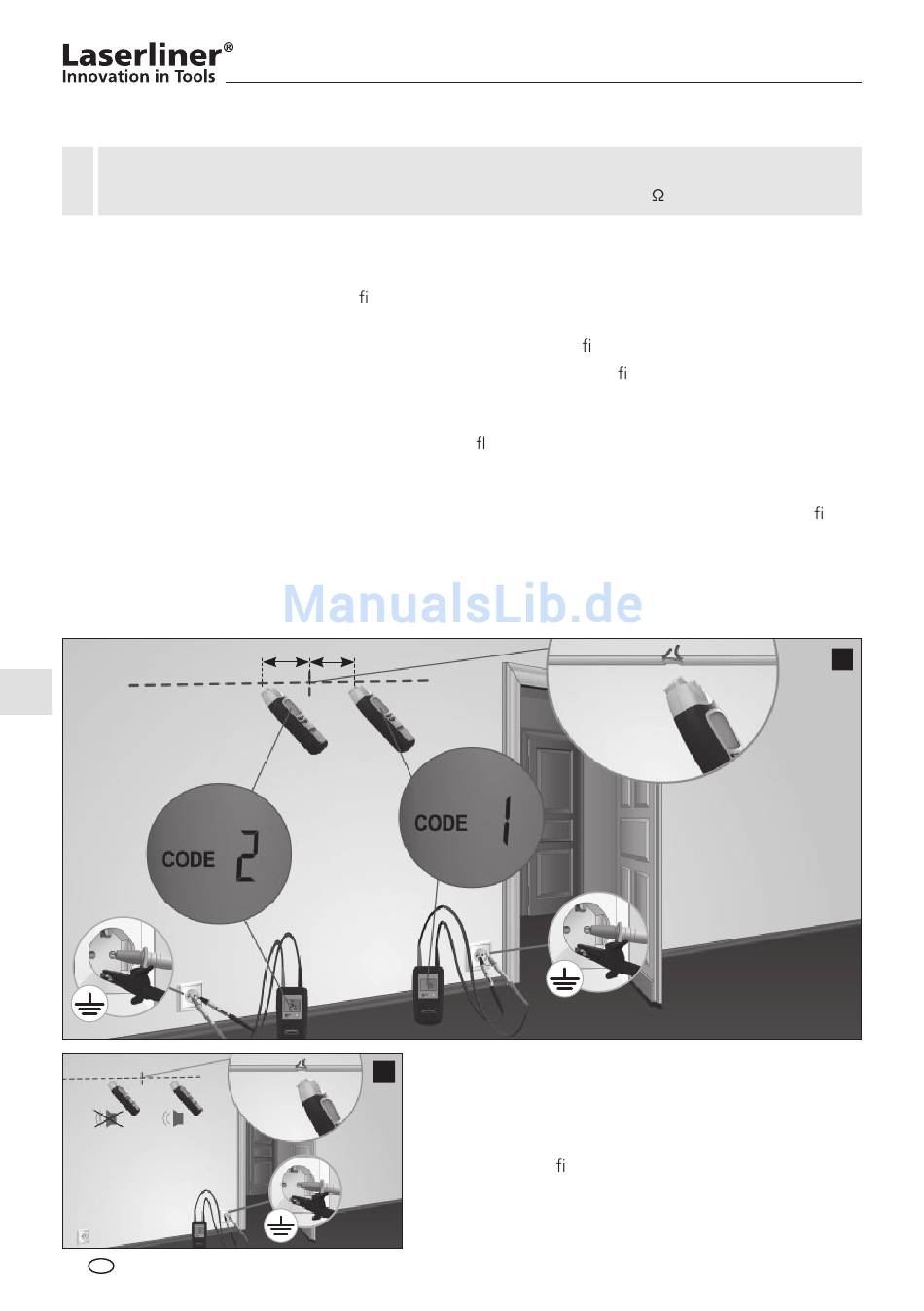

Ved denne applikasjonen kan man anvende to sendere. Den andre senderen er ikke med i settet og er
tilgjengelig som tilbehør. Still senderne inn på forskjellige sendekoder og kople til ledningen som skal
måles samt jordingsledningen, se bilde f og kapittel 4 og 6. Slå deretter på mottakeren og søk ledningens
forløp. Stedet der ledningen er brutt be nner seg nøyaktig midt mellom de to viste sendekodeverdiene i
LC-displayet. Se også tips 1 til 3.
Anbefalt innstilling på mottaker: Manuell søkemodus, maksimum øm ntlighet, se kapittel 5C.
Tips 5: Feilstedet kan lokaliseres systematisk ved å justere mottakerens øm ntlighet og senderens utfangs-
effekt.
Tips 6: For å oppnå optimale resultater, bør også alle de ledningene jordes som ikke brukes til målingen.
Dette gjelder spesielt for alle ubenyttede enkeltledere i ertrådede kabler og mantelledninger. Hvis disse
ikke jordes, kan det oppstå såkalte krysstaler av det innmatede signalet (gjennom kapasitive og induktive
koplinger). Stedet der feilen foreligger kan da ikke lengre lokaliseres tilstrekkelig.
Tips 7: Feilsøkningen ved elektriske gulv utføres på lignende måte. Her må det passes på at det ikke nnes
jordete skjermfolier over varmetrådene I dette tilfellet må de eventuelt skilles fra jordingsforbindelsen.
164
NO
=
=
Når det arbeides med en sender, kan stedet der lednin-
g
gen er brutt ikke bestemmes så nøyaktig på grunn av en
mulig krysstale fra det elektromagnetiske feltet, se bilde
g i denne sammenheng. I dette tilfellet angir mottakeren
sendesignalet etter ledningsbruddet med et synkende
signal. Bruddet be nner seg på det stedet der signalet
begynner å synke.
f
