7B-5 Знаходження неструмопровідних монтажних труб
– У разі кабельних каналів знеструмте та з'єднайте з потенціалом землі проводи, що
!
знаходяться далі в трубі.
– Знеструмте вимірюване коло.
Заведіть у неструмопровідну монтажну трубу кабельний зонд (мідний дріт) або монтажний дріт.
Приєднайте передавач червоним кабелем (+) до зонду, а чорним (-) — до потенціалу землі та
ввімкніть. Після цього ввімкніть приймач і розпочинайте пошук. Тепер приймач зможе знайти трасу
монтажної труби за допомогою зонда. Зважте також на пораду 3.
Рекомендоване налаштування приймача: Автоматичний режим пошуку (див. главу 5B).
7B-6 Визначення місцеположення проводів у недосяжних місцях
– Знеструмте вимірюване коло.
!
– Працюючи під напругою, обов'язково дотримуйтеся вказівок із техніки безпеки.
Приймач краще приймає і тому збільшує дальність своєї дії, коли шлейф між вимірюваним
(червоний) і зворотнім (чорний) проводами якнайбільший. Цього можна досягти, наприклад,

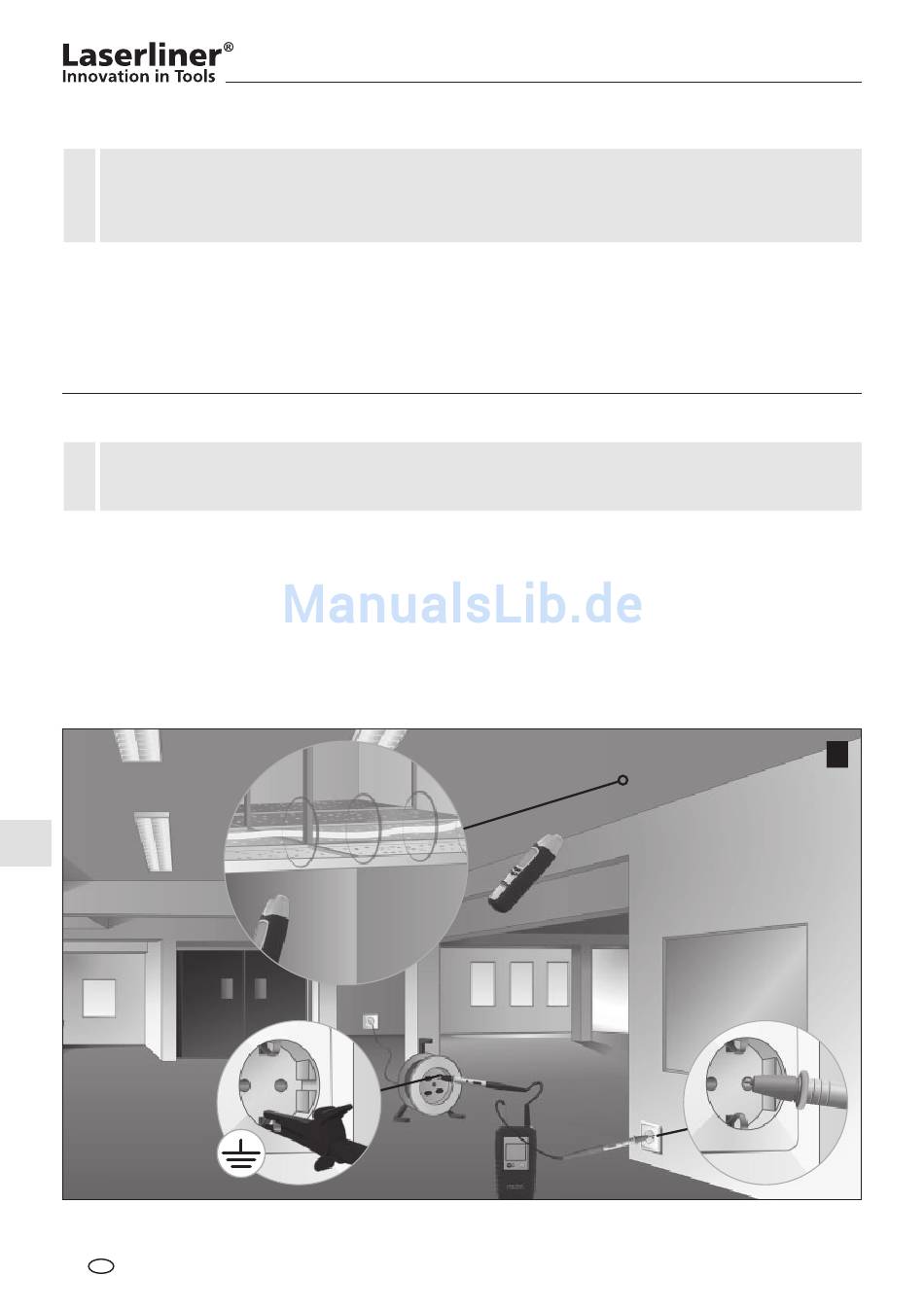

за допомогою подовжувача (див. рис. j). Особливо доцільна така схема тоді, коли доводиться
працювати під напругою. Між вимірюваним і зворотнім проводами має бути відстань щонайменш
2 м. Зважте також на поради 2, 3 і 6.
Рекомендоване налаштування приймача: Автоматичний режим пошуку (див. главу 5B).
Порада 10: зворотній провід (чорний) можна також приєднати до нейтрального проводу (N).
Вимірюваний і зворотній проводи тоді мали б знаходитися в одному колі струму.
208 UA
j
