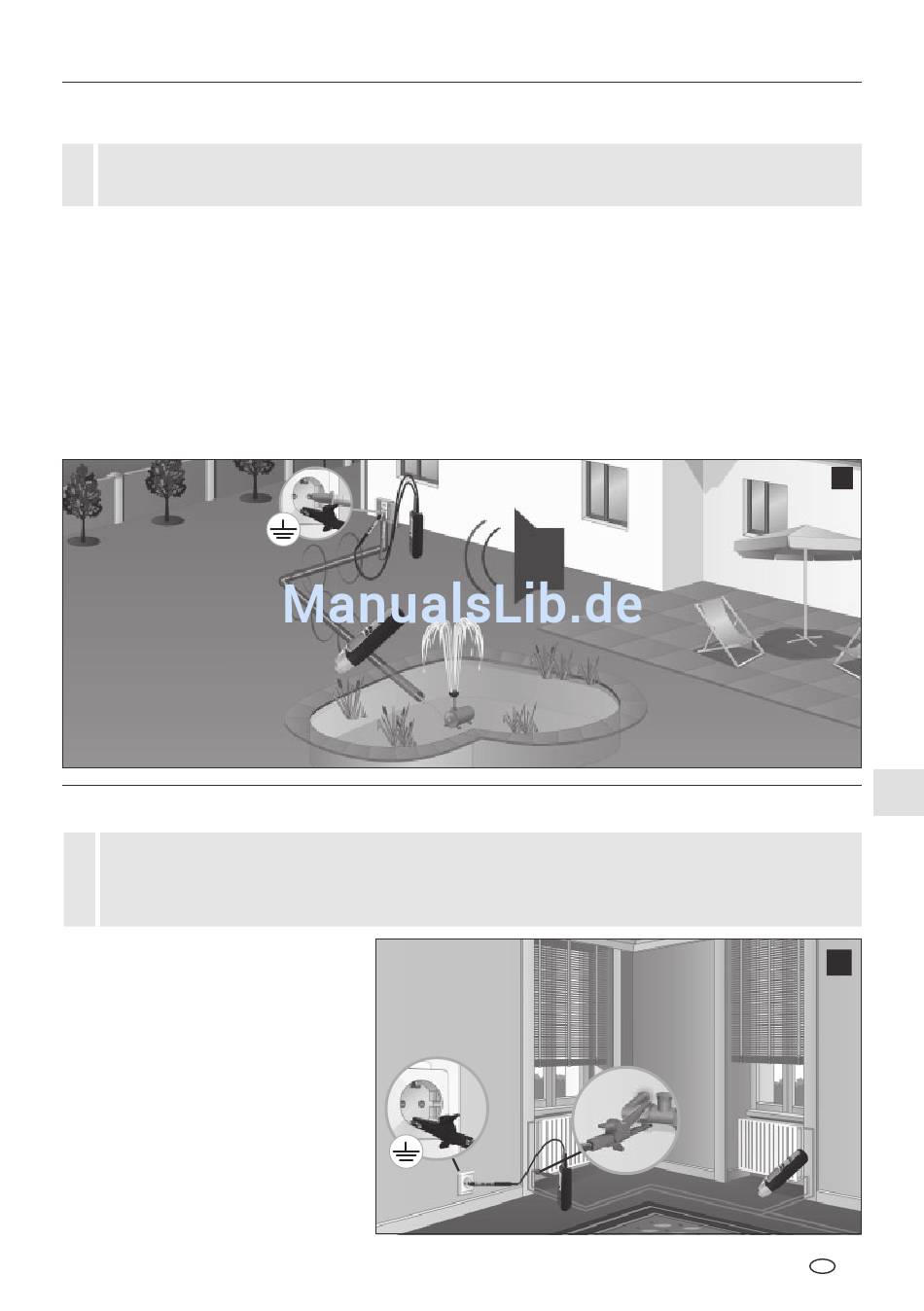

7B-3 Обнаружение проводов в земле
!
– Обесточить измерительную цепь.
Подсоединить передатчик к искомому проводу и к защитному проводу и включить его. При
этом следить за тем, чтобы петля между искомой линией (красной) и заземлением (черным)
была как можно больше. Если это расстояние слишком мало, приемник не сможет обнаружить
местонахождение сигнала с максимальной дальностью действия. См. также советы 2 и 3, а также
описание примера применения прибора 7B-6 на следующей странице. Рекомендуемая настройка для
приемника: Режим автоматического поиска, см. раздел 5B.
Совет 8: Для увеличения дальности действия приемника настроить максимальную выходную
мощность у передатчика, см. раздел 3. Совет 9: Во время поиска следить за показаниями столбикового
индикатора приемника. При перемещении приемника над искомой линией эти показания будут
сильно меняться. Максимальные показания прибор будет выдавать, находясь прямо над линией.
7B-4 Поиск труб системы отопления и водопроводных труб
– Обесточить измерительную цепь.
!
– Трубы системы отопления должны быть отсоединены от вывода заземления. В противном
случае приемник не сможет обнаруживать местонахождение сигнала передачи с
максимальной дальностью действия.
Подсоединить черный кабель (-)
передатчика к защитному проводу,
а красный кабель (+) - к системе
отопления, см. рис. i. При этом
система отопления должна быть не
заземлена. Затем включить приемник
и начать поиск. Также учитывать
советы 2 и 3.
Рекомендуемая настройка для
приемника: Режим автоматического
поиска, см. раздел 5B.
CableTracer Pro
h
i
RU 193
