Προετοιμασία μετρήσεων
6
Οι μετρήσεις μπορούν να εκτελούνται κατά κανόνα σε αγωγούς που είτε φέρουν είτε δε φέρουν τάση. Η
περιοχή λήψης του δέκτη κατά κανόνα είναι μεγαλύτερη όταν η εργασία γίνεται χωρίς τάση. Η τροφοδοσία
ρεύματος του πομπού γίνεται πάντα μέσω της τοποθετημένης μπαταρίας.
– Οι μετρήσεις θα πρέπει να εκτελούνται πάντα σε αγωγούς με πλήρη απουσία τάσης.
!
– Εάν η εργασία γίνεται με τάση, τηρείτε οπωσδήποτε τις υποδείξεις ασφαλείας.

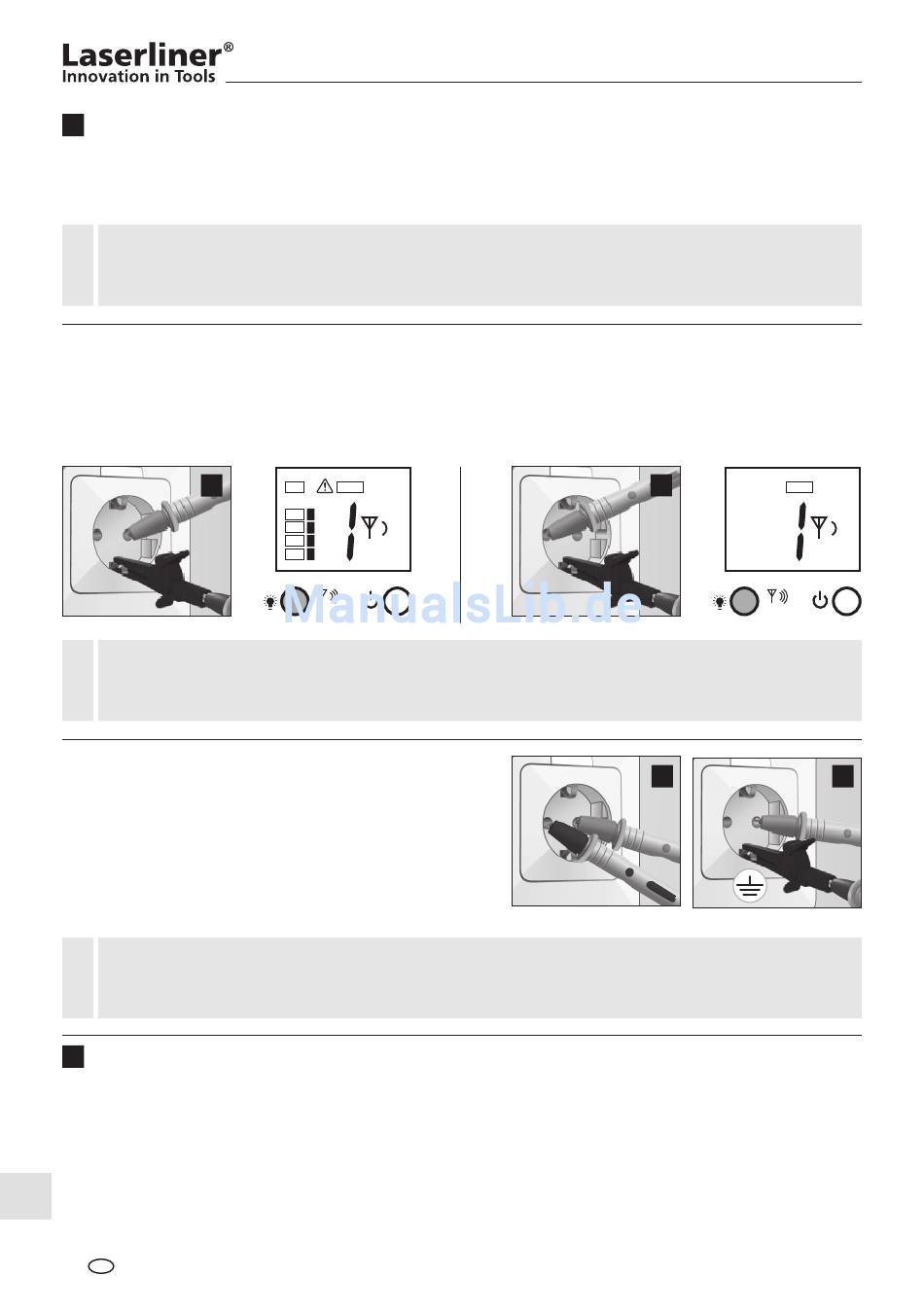

Κατά την εργασία υπό τάση μπορείτε να προσδιορίσετε με τον πομπό τον αγωγό φάσης. Για το σκοπό αυτόν
συνδέστε το μαύρο καλώδιο (-) στον αγωγό γείωσης ασφαλείας και το κόκκινο καλώδιο (+) στο καλώδιο προς
μέτρηση. Πρόκειται για τον αγωγό φάσης, όταν εμφανιστεί μία τάση στην οθόνη και εμφανιστεί το σύμβολο
προειδοποίησης (παράδειγμα a). Εάν δεν εμφανιστεί αυτό, πρόκειται για τον ουδέτερο αγωγό N (παράδειγμα
b) ή δεν υπάρχει τάση λειτουργίας ή ο αγωγός γείωσης ασφαλείας δεν έχει συνδεθεί σωστά.
a
!
Εάν στο κύκλωμα μέτρησης υπάρχει ήδη ένα λανθάνον ρεύμα, μπορεί να ενεργοποιηθεί ο διακόπτης
ασφαλείας έναντι διαρροής FI/RCD μέσω του πρόσθετου ρεύματος του πομπού.
Για λόγους ασφαλείας, κατά την εργασία με τάση, ο πομπός
θα πρέπει να συνδέεται μόνο από τη φάση προς τον
ουδέτερο αγωγό (παράδειγμα c). Εάν ωστόσο ο πομπός
συνδεθεί από τη φάση προς τον αγωγό γείωσης ασφαλείας
(παράδειγμα d), πρέπει να ελεγχθεί αν ο αγωγός γείωσης
ασφαλείας έχει γειωθεί σωστά και λειτουργεί σωστά. Εάν
δε συμβαίνει αυτό, ενδέχεται να φέρουν τάση όλα τα
εξαρτήματα που συνδέονται με τη γείωση.
!
Κατά τον έλεγχο της ασφάλειας λειτουργίας του αγωγού γείωσης ασφαλείας τηρείτε τις αντίστοιχες
προδιαγραφές ασφαλείας των τοπικών ή εθνικών αρχών.
Περιοχές εφαρμογής
7
Κατά κανόνα υπάρχουν τρεις τομείς:
A. Εφαρμογή με δέκτη: Αναζήτηση ηλεκτροφόρων αγωγών.
B. Μονοπολικές εφαρμογές με πομπό και δέκτη: Μετρήσεις με διαχωρισμένο αγωγό τροφοδοσίας και
επιστροφής, βλέπε εικόνα d και εικόνα e στο κεφάλαιο 7B.
C. Διπολικές εφαρμογές με πομπό και δέκτη: Μετρήσεις με κοινό αγωγό τροφοδοσίας και επιστροφής σε ένα
καλώδιο, βλέπε εικόνα c.
302 GR
Volt CODE
230
120
50
LEVEL
12
LEVEL
b
CODE
LEVEL
LEVEL
c
d
