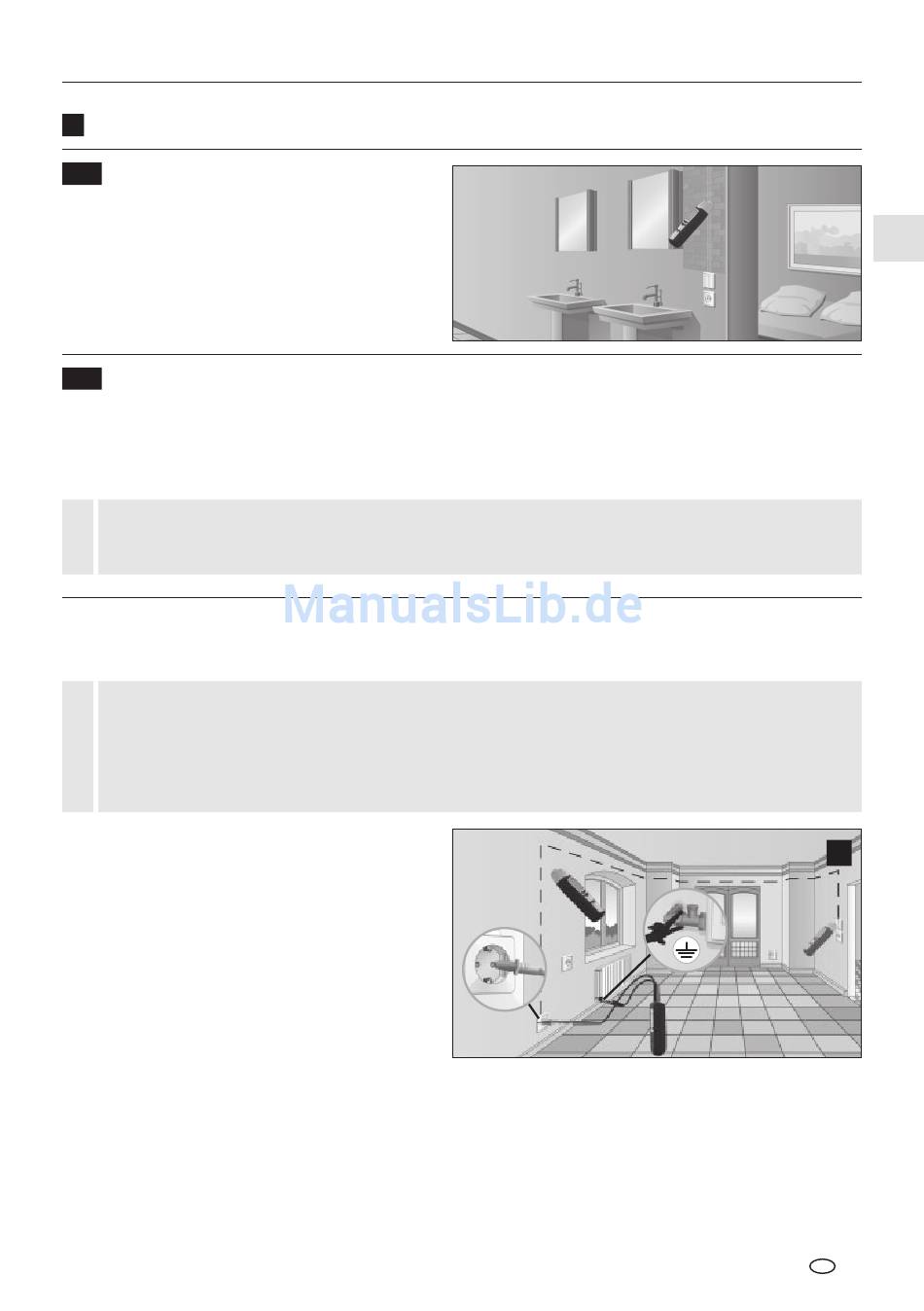

Toepassingsgebieden
7
7A
Spanningzoekfunctie
Schakel de ontvanger in en schakel over naar
de netspanningsmodus. Nu vindt het apparaat
spanningvoerende leidingen en kan het verloop
van een spanningvoerende leiding worden getra-
ceerd. De zender hebt u daarbij niet nodig. Zie
hiervoor ook hoofdstuk 5A.
7B
Eenpolige toepassingen (gescheiden toevoer- en retourleiding).
Hier wordt de zender slechts op één geleider in een meeraderige kabel aangesloten. Via deze geleider
stroomt vervolgens het hoogfrequente signaal van de zender. De retourleiding is de aarde, idealiter de
aardgeleider of een andere goede massaverbinding. De lokalisatiediepte bedraagt maximaal 2 m en is
afhankelijk van het materiaal in de omgeving.
- Het signaal van de zender dient goed geaard te zijn om optimale zoekresultaten te bereiken.
!
- Bij werkzaamheden onder spanning dienen de veiligheidsinstructies strikt in acht te worden
genomen.
Voorbeelden voor een eenpolige toepassing
7B-1 Leidingen traceren / contactdozen zoeken
- Schakel het meetcircuit spanningsvrij.
- Het ingevoerde zendsignaal van de toevoerleiding kan op andere geleidingen worden overgedra-
!
gen, zodra deze over langere afstanden parallel aan de toevoerleiding verlopen.
- Voor het bereiken van grote reikwijdten kan het raadzaam zijn, de te meten leiding van het ove-
rige meetcircuit te scheiden.
Sluit de zender aan op de meten leiding en sluit de
veiligheidsgeleider aan, zie afbeelding d in hoofd-
stuk 6. Schakel vervolgens de ontvanger in en begin
met de lokalisatie.
Aanbevolen instelling bij de ontvanger: handmatige
zoekmodus, maximale gevoeligheid, zie hoofdstuk 5C.
Tip 1: als alternatief voor de veiligheidsgeleider kan
bijv. ook een verwarming als aarde worden gebru-
ikt, zie afbeelding e. Daarvoor dient gewaarborgd
te zijn dat de verwarming correct geaard is.
Tip 2: met behulp van het signaalgeluid, het staafdi-
agram en de numerieke detailweergave kan het leidingverloop eenvoudig worden getraceerd. Als het leiding-
verloop exact moet worden bepaald, hoeft u alleen de punten te kenmerken waar de numerieke weergave de
hoogste waarden aangeeft.
Tip 3: de reikwijdte kan met het vijfvoudige worden vergroot als het uitgangsvermogen van de zender van level
1 naar level 3 verhoogd wordt.
Tip 4: om het verloop van de gezochte leiding beter te kunnen bepalen, kan het zinvol zijn om de parallelle
leidingen eveneens te aarden.
