7B-2 Trovare interruzioni di linea
- Togliere la tensione dal circuito di misura.
!
- In caso di interruzioni di linea, la resistenza di collegamento deve essere superiore a 100 k .

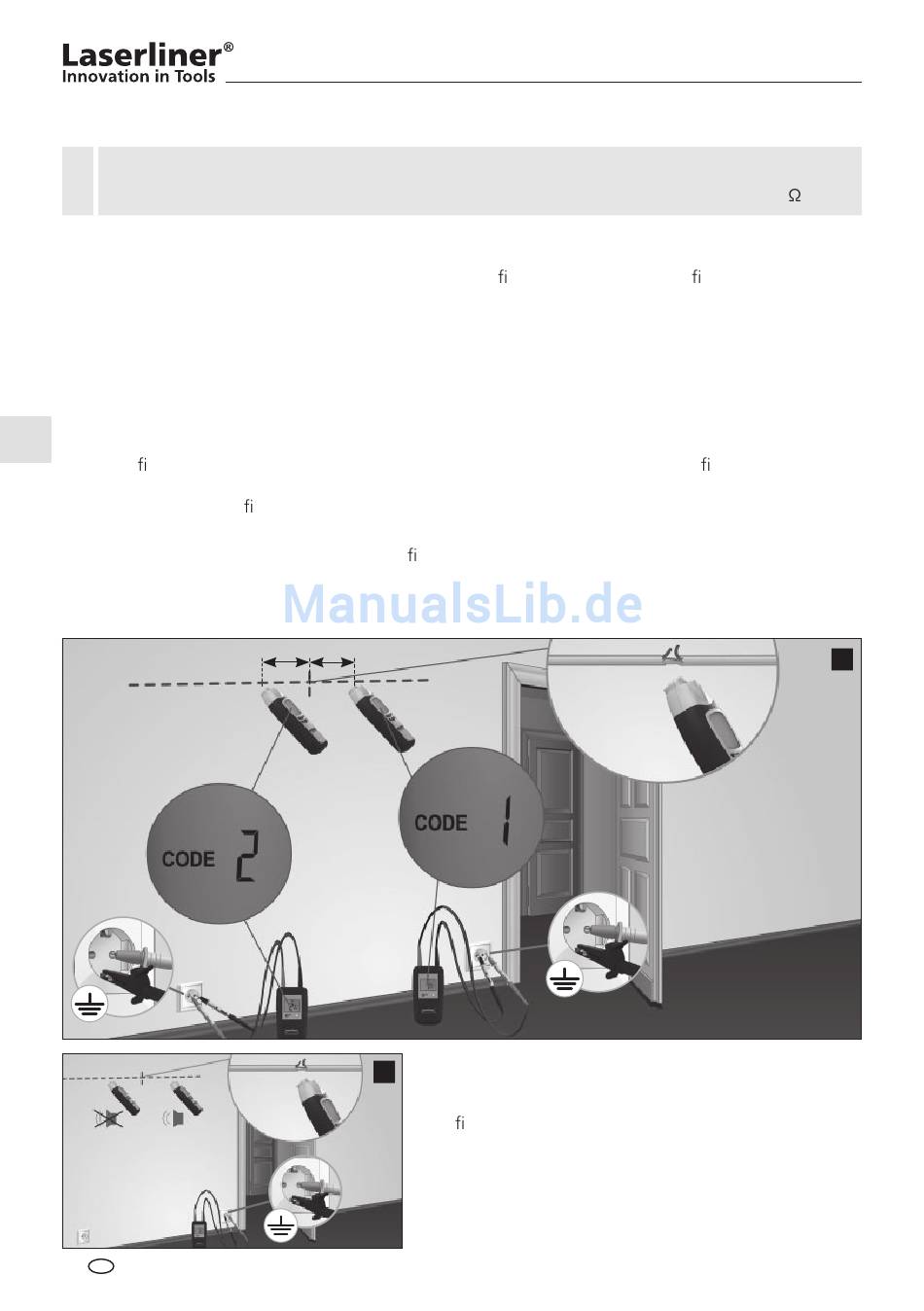

Con questa applicazione è possibile utilizzare due trasmettitori. Il secondo trasmettitore non è compreso
nel set ed è disponibile come accessorio. Impostare diversi codici di trasmissione sui due trasmettitori e
collegare la linea da misurare e il conduttore di terra, vedi gura f e capitoli 4 e 6. In ne accendere il rice-
vitore e cercare il percorso della linea. Il punto dell'interruzione della linea si trova esattamente al centro
dei due valori dei campi di trasmissione visualizzati sul display LC. Osservare anche i consigli 1-3.
Impostazione consigliata del ricevitore: modalità di ricerca manuale, sensibilità massima, vedi capitolo 5C.
Consiglio 5: il punto di interruzione può essere delimitato sistematicamente regolando la sensibilità del
ricevitore e la potenza di uscita del ricevitore.
Consiglio 6: per ottenere risultati ottimali si dovrebbero collegare a terra anche tutte le linee che non
vengono utilizzate per la misurazione. Ciò vale soprattutto per i conduttori singoli non utilizzati in caso di
cavi a più li e conduttori esterni. Se questi non sono collegati a terra, si possono veri care un disturbo del
segnale inserito (a causa di accoppiamenti capacitivi e induttivi). Il punto di interruzione non può dunque
più essere delimitato suf cientemente.
Consiglio 7: la ricerca di errori in caso di riscaldamenti elettrici a pavimento viene effettuata in modo
simile. In tal caso fare attenzione che sopra ai li a incandescenza non ci sia una pellicola di schermatura
collegata a terra ed ev. scollegarla dalla messa a terra.
94 IT
= =
Se si lavora con un trasmettitore, il punto di interruzione
g
della linea potrebbe non essere rilevato così precisamente
a causa di possibili disturbi del campo elettromagnetico,
vedi gura g. In tal caso, il ricevitore visualizza il segnale di
trasmissione dopo l'interruzione della linea con un segnale
sensibilmente diminuito. L'interruzione si trova nel punto
in cui inizia la diminuzione del segnale.
f
