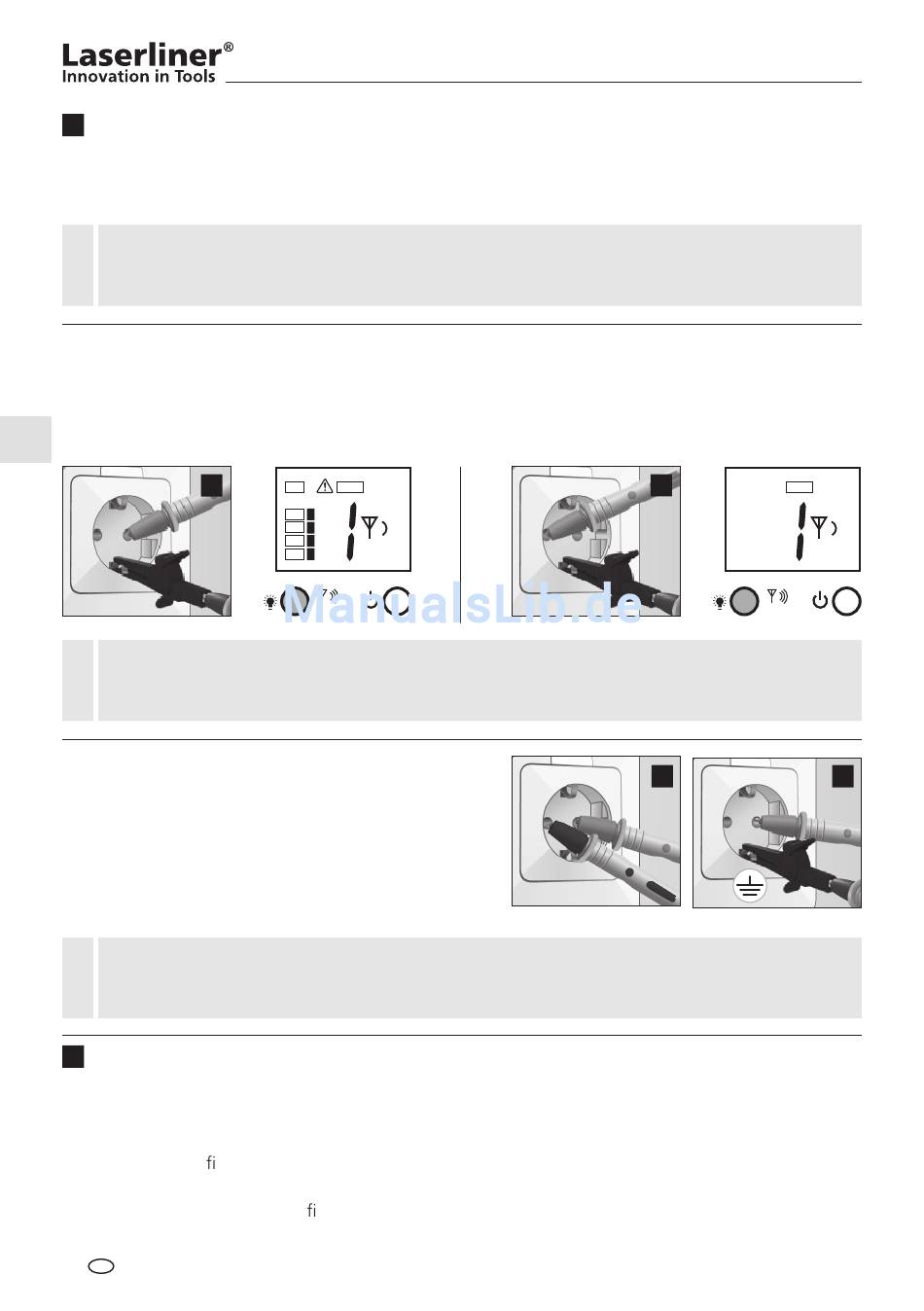

Preparazione delle misurazioni
6
In linea di principio le misurazioni possono essere effettuate su linee prive di tensione oppure sotto tensio-
ne. Il campo di ricezione del ricevitore è solitamente maggiore quando si lavora senza tensione. Il ricevitore
viene alimentato dalla batteria integrata.
- Le misurazioni dovrebbero sempre essere effettuate con linee prive di tensione.
!
- Se si lavora con tensione, osservare assolutamente le indicazioni di sicurezza.
Quando si lavora sotto tensione, è possibile rilevare il conduttore di fase. A tale scopo, collegare il cavo
nero (-) al conduttore di terra e il cavo rosso (+) al conduttore da misurare. Si tratta del conduttore di fase
quando sul display viene visualizzata una tensione e appare il simbolo di avviso (esempio a). Se non viene
visualizzato, il conduttore neutro (N (esempio b) o la tensione di esercizio non è presente ovvero il condut-
tore di terra è collegato in modo sbagliato.
a
Se nel circuito di misura è già presente una corrente di guasto, l'interruttore di sicurezza per corto-
!
circuiti di terra/interruttore differenziale può scattare a causa dell'ulteriore corrente del trasmetti-
tore.
Per motivi di sicurezza, quando si lavora sotto tensione, il
ricevitore dovrebbe essere collegato solo dalla fase verso
il conduttore neutro (esempio c). Se invece il ricevitore è
collegato dalla fase verso il conduttore di sicurezza (esem-
pio d), bisogna controllare che il conduttore di sicurezza
sia collegato a terra e funzioni correttamente. In caso
contrario, tutte le parti collegate con il conduttore di terra
potrebbero essere sotto tensione.
!
Durante il controllo della sicurezza del funzionamento del conduttore di terra, osservare le rispettive
norme di sicurezza degli enti locali ovvero nazionali.
7

Campi di applicazione

Fondamentalmente i campi sono tre:
A. Uso con ricevitore: ricerca di linee sotto tensione.
B. Applicazioni a un polo con trasmettitore e ricevitore: misurazioni con conduttore separato per l'andata
e il ritorno, vedi gure d ed e al capitolo 7B.
B. Applicazioni a due poli con trasmettitore e ricevitore: misurazioni con conduttore di andata e ritorno
comune in un solo cavo, vedi gura c.
92 IT
Volt CODE
230
120
50
LEVEL
12
LEVEL
b
CODE
LEVEL
LEVEL
c
d
