7B-2 Encontrar interrupções nas linhas
– Desligue a tensão do circuito de medição.
!
– No caso de uma interrupção na linha, a resistência de transição tem de ser superior a 100 k .

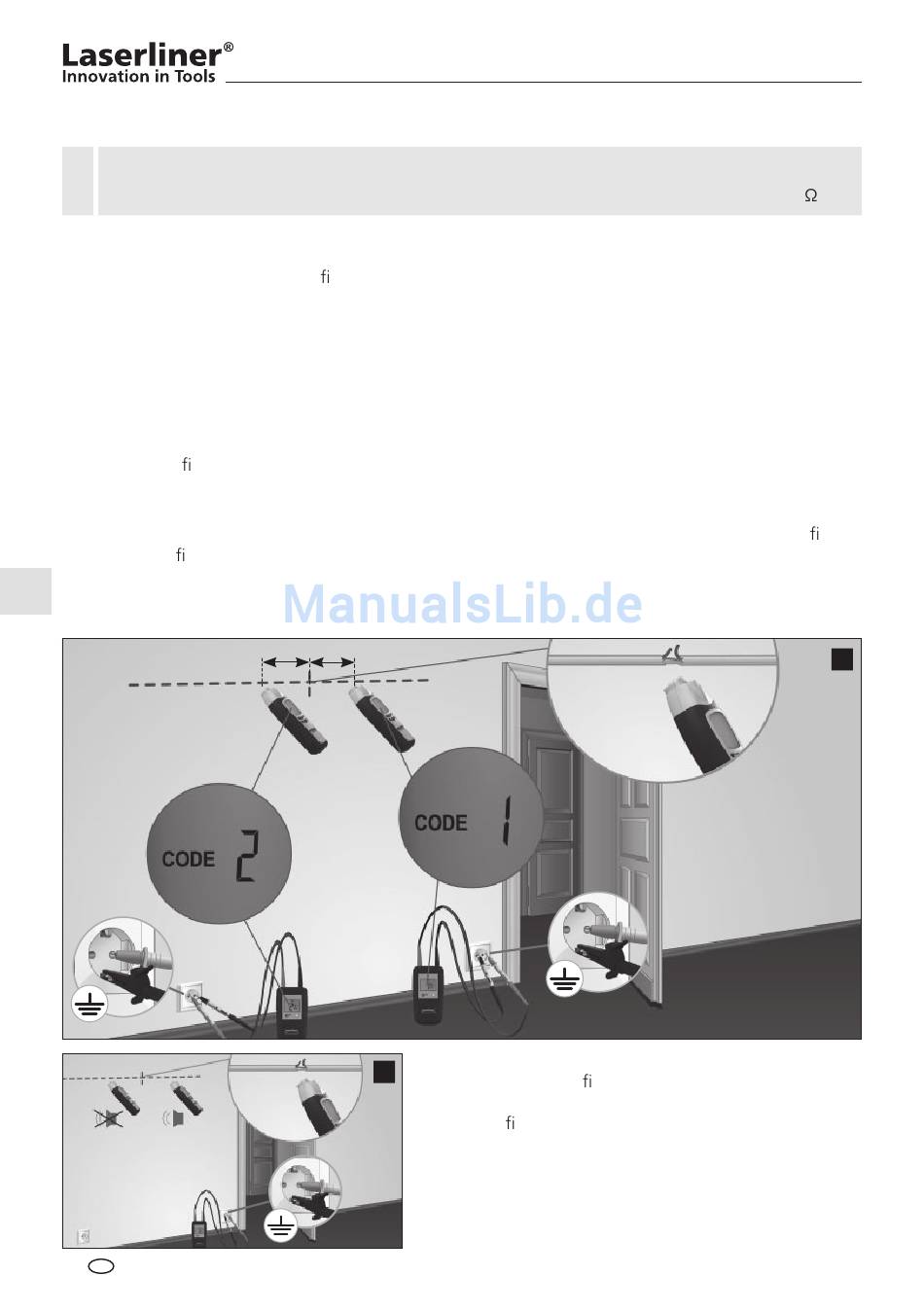

Nesta aplicação, podem ser usados dois emissores. O segundo emissor não é fornecido neste jogo e
está disponível como acessório. Regule os emissores para códigos emissores diferentes e a linha a medir
e o condutor de ligação à terra, v. gura f nos capítulos 4 e 6. De seguida, ligue o receptor e procure o
percurso da linha. O ponto de interrupção na linha encontra-se exactamente a meio dos dois valores de
código emissor indicados no visor LC. Observe igualmente as dicas 1 até 3.
Regulação recomendada no receptor: Modo de busca manual, máxima sensibilidade, v. capítulo 5C.
Dica 5: Pode limitar-se sistematicamente o ponto de erro regulando a sensibilidade do receptor e a potên-
cia de saída do emissor.
Dica 6: Para conseguir resultados ideais, todas as linhas que não são usadas para a medição também
devem ser ligadas à terra. Isso aplica-se sobretudo para todos os condutores individuais não usados, com
cabos de vários os e linhas isoladas. Se estas não estiverem ligadas à terra, podem ocorrer sobreposições
do sinal alimentado (devido a acoplamentos capacitivos e indutivos). O ponto de erro deixa então de
poder ser devidamente limitado.
Dica 7: A busca de erros em pavimentos eléctricos é feita da mesma forma. Neste caso, há que veri car
que acima dos lamentos de aquecimento não existe nenhuma película blindada ligada à terra. Se for
esse o caso, desligue-a da ligação à terra.
136 PT
= =
Ao trabalhar com um emissor, o ponto da interrupção na
g
linha pode não ser de nido com tanta exactidão devido
a uma possível sobreposição do campo magnético; a este
respeito, v. gura g. Neste caso, o receptor indica o sinal
emissor depois da interrupção da linha através de um sinal
claramente decrescente. A interrupção encontra-se no
ponto em que o sinal começa a decrescer.
