7B-5 Sökning av ickeledande installationsrör
– Sätt vid kabelkanaler de övriga ledningar som nns i röret strömlösa och förbind dem med en
!
jordpotential.
– Sätt mätkretsen spänningsfri.
Dra en kabelsond (koppartråd) eller en dragfjäder i det ickeledande installationsröret. Anslut sändaren till
sonden med den röda kabeln (+) och till en jordpotential med den svarta kabeln (-) och slå på sändaren.
Slå därefter på mottagaren och starta sökningen. Mottagaren kan nu hitta installationsrörets dragning
med hjälp av sonden. Beakta även tips 3.
Rekommenderad inställning på mottagaren: Automatiskt sökläge, se kapitel 5B.
7B-6 Lokalisering av ledare vid otillgängliga ställen
– Sätt mätkretsen spänningsfri.
!
– Beakta säkerhetsanvisningarna vid arbeten under spänning.

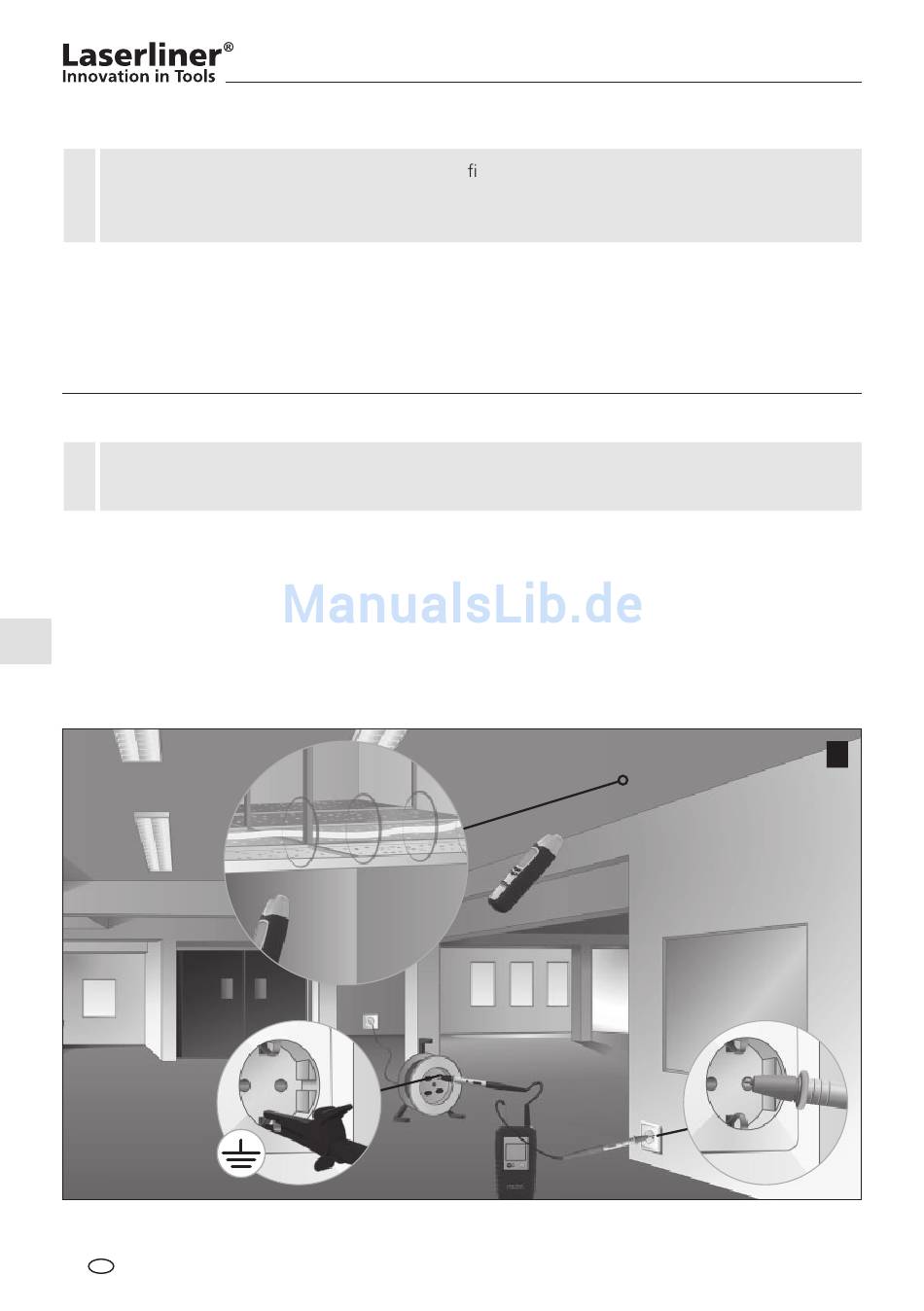

De bästa mottagningsresultaten och därmed längre räckvidder uppnår mottagaren, om slingan mellan
mätledningen (röd) och returledaren (svart) är så stor som möjligt. Det går att ordna med hjälp av exem-
pelvis en förlängningskabel, se bild j. En sådan anordning är till särskild nytta, om man ska arbeta under
spänning. Mät- och returledaren ska ha ett avstånd på minst 2 m. Beakta även tips 2, 3 och 6.
Rekommenderad inställning på mottagaren: Automatiskt sökläge, se kapitel 5B.
Tips 10: Returledaren (svart) kan även anslutas via neutralledaren (N). Mät- och returledaren ska då ligga i
samma strömkrets.
152 SE
j
