7B-5 Búsqueda de tubos instalados no conductores
– Para realizar búsquedas en canales de cables debe desconectarse de la corriente las otras líneas
!
que se encuentren en el tubo.
– Desconectar el circuito a medir de la tensión.
Introducir una sonda de cable (alambre de cobre) o un alambre de tracción en el tubo de instalación no
conductor. Conectar el emisor con el cable rojo (+) a una sonda y el cable negro (-) a un potencial de tierra
y encender. Seguidamente encender el receptor y comenzar la búsqueda. Ahora el receptor puede encon-
trar el trazado del tubo de instalación con ayuda de la sonda. Obsérvese también el consejo 3.
Ajuste recomendado para el receptor: Modo de búsqueda automático, véase capítulo 5B.
7B-6 Localizaciión de conductores en puntos inaccesibles
– Desconectar el circuito a medir de la tensión.
!
– Para trabajar con tensión aplicada es muy importante observar las indicaciones de seguridad.

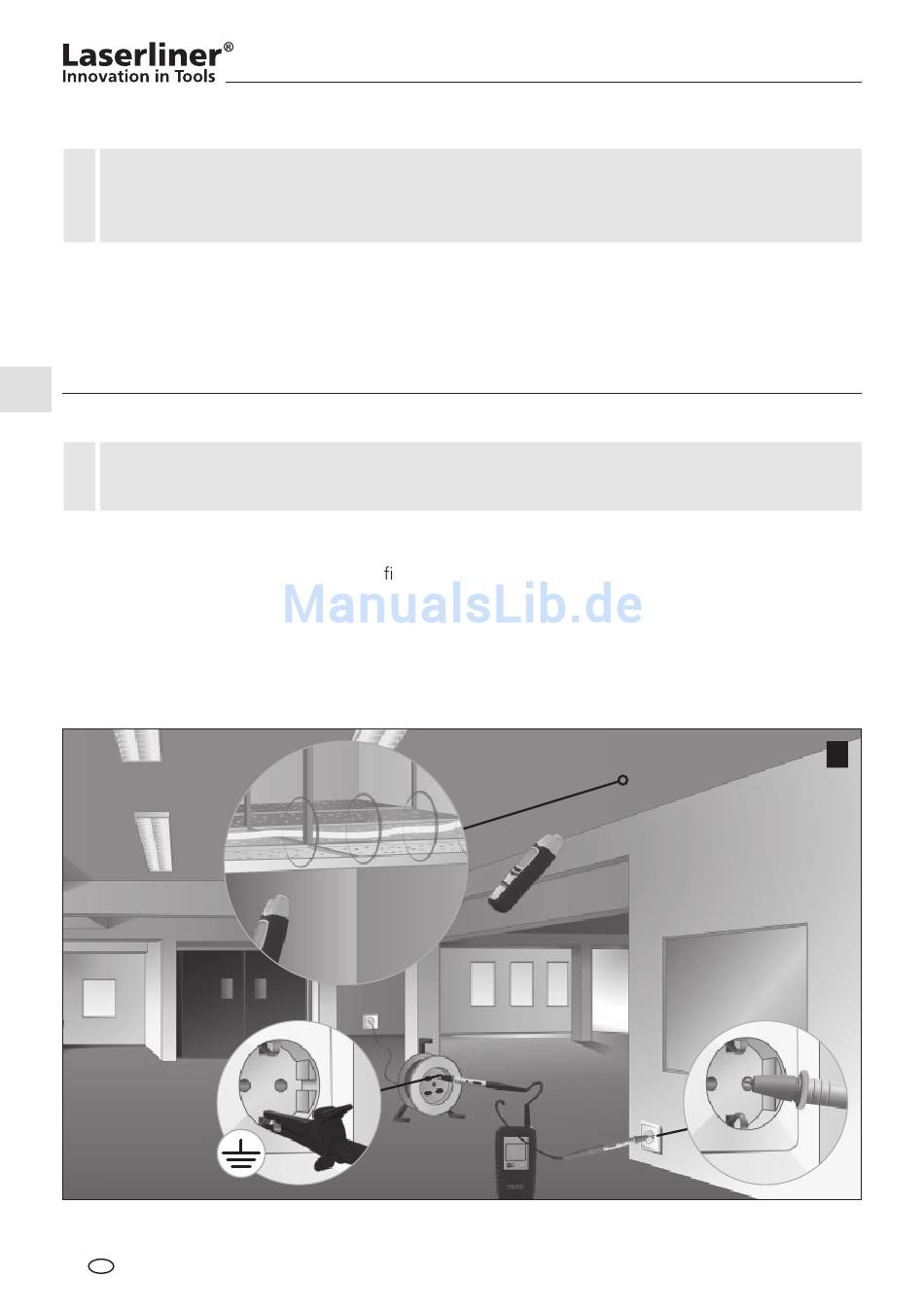

El receptor obtiene los mejores resultados de recepción y por lo tanto un elevado alcance cuando el bucle
entre la línea de medición (roja) y la de retorno (negra) es lo más grande posible. Esto puede lograrse
por ejemplo con un cable alargador, véase gura j. Esta disposición es especialmente recomendable para
trabajar bajo tensión. El cable de medición y de retorno deberán mantener una distancia mínima de 2 m.
Obsérvese asimismo los consejos 2, 3 y 6.
Ajuste recomendado para el receptor: Modo de búsqueda automático, véase capítulo 5B.
Consejo 10: la conexión de la línea de retorno (negra) puede efectuarse también a través del conductor
neutro (N). El cable de medición y de retorno deberán encontrarse entonces en el mismo circuito de
corriente.
82 ES
j
