LaserLiner CableTracer Pro Bedienungsanleitung

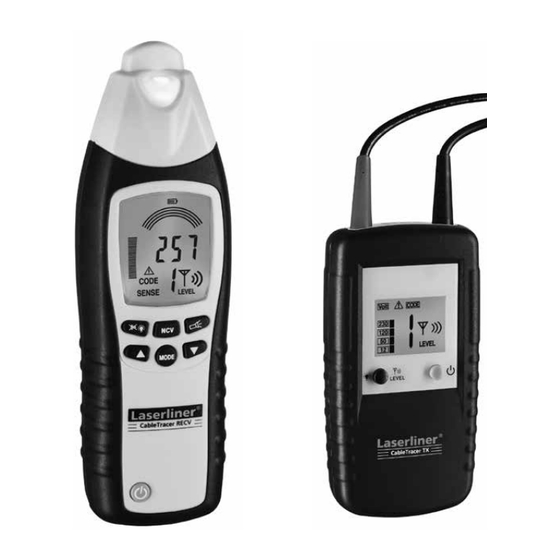

Universelles und flexibles leitungs-suchgeräte-set mit sender und empfänger
Verwandte Anleitungen für LaserLiner CableTracer Pro
Inhaltszusammenfassung für LaserLiner CableTracer Pro
- Seite 1 CableTracer Pro Downloaded from www.Manualslib.com manuals search engine...
-
Seite 2: Funktion / Verwendungszweck
Lesen Sie die Bedienungsanleitung vollständig und das beiliegende Heft „Garantie- und Zusatzhin- weise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben. Funktion / Verwendungszweck Universelles und flexibles Leitungs-Suchgeräte-Set mit Sender und Empfänger –... - Seite 3 CableTracer Pro – Ist das Gerät mit Feuchtigkeit oder anderen leitfähigen Rückständen benetzt, darf unter Spannung nicht gearbeitet werden. Ab einer Spannung von 25 V/AC bzw. 60 V/DC besteht durch die Feuchtigkeit eine erhöhte Gefahr lebensgefährlicher Stromschläge. – Reinigen und trocknen Sie das Gerät vor der Verwendung.
-
Seite 4: Lc-Anzeige Sender Tx
Benennung Sender TX Anschlussbuchse rot + Anschlussbuchse schwarz – LC-Anzeige Taste Sendekode: Einstellung Ausgangsleistung Sendesignal / Beleuchtung LC-Anzeige (2 Sek. lang drücken) / LC-Anzeige Sender TX Sendekode einstellen Sendecode (1,2,3,4,5,6,7) AN/AUS-Taste Warnung vor Fremdspan- AUS: 2 Sek. lang drücken nung Batteriefach (Rückseite) Anzeige Fremdspannung Messspitze rot +... -
Seite 5: Lc-Anzeige Empfänger Recv
CableTracer Pro LC-Anzeige Empfänger RECV Balkendarstellung (voller Ausschlag = maximale Stärke): Signalstärke (SIG) / elektromagnetischen Feldstärke (NCV) Netzspannungs-Modus (NCV) Anzeige Batterieladezustand Automatischer Suchmodus eingeschaltet (SIG) Anzeige für eingeschaltete Taschenlampe Manueller Suchmodus: Grafische Anzeige der eingestelllten Empfindlichkeit Automatischer Suchmodus: numerische Anzeige der SignaIintensität... - Seite 6 Sender TX: Einrichten Die Kabel an das Gerät anschließen. Dabei auf die richtige Polung achten! Mit der AN/AUS-Taste (5) das Gerät einschalten. Je nach Anwendung kann die Ausgangsleitung des Signals mit der Sendekode-Taste (4) eingestellt werden: Level 1 = kleinste Leistung; Level 3 = größte Leistung. Das Erhöhen von kleinster auf größter Leistung bewirkt eine Erweiterung der Reichweite des Empfängers RECV um ca.
-
Seite 7: Netzspannungs-Erkennung
CableTracer Pro Empfänger RECV: Empfangsmodus einstellen Die integrierte Fremdspannungswarnung (Q) des Empfängers kann eine Prüfung auf Spannungs- freiheit nicht ersetzen! Netzspannungs-Erkennung Dieser Modus funktioniert ohne Sender und wird mit der Taste 16 aktiviert. Im LC-Display erscheint „NCV“. Hier können spannungsführende Leitungen gesucht werden. -
Seite 8: Messungen Vorbereiten
Messungen vorbereiten Die Messung können prinzipiell an Leitungen durchgeführt werden, die spannungslos sind oder unter Spannung stehen. Der Empfangsbereich des Empfängers ist in der Regel größer, wenn spannungslos gearbeitet wird. Die Stromversorgung des Senders erfolgt immer über die eingebaute Batterie. –... -
Seite 9: Einpolige Anwendungen (Getrennte Hin- Und Rückleiter)
CableTracer Pro Anwendungsbereiche Spannungssuche Den Empfänger einschalten und in den Netz- spannungs-Modus wechseln. Jetzt findet das Gerät spannungsführende Leitungen und es kann der Verlauf einer spannungsführenden Leitung verfolgt werden. Dabei wird der Sender nicht benötigt. Siehe dazu auch Kapitel 5A. -
Seite 10: Leitungsunterbrechungen Finden
7B-2 Leitungsunterbrechungen finden – Den Messkreis spannungsfrei schalten. – Bei einer Leitungsunterbrechung muss der Übergangswiderstand größer als 100 kΩ betragen. Bei dieser Anwendung können zwei Sender verwendet werden. Der zweite Sender ist nicht im Set enthalten und ist als Zubehör erhältlich. Die Sender auf verschiedene Sendekodes einstellen und die zu messende Leitung und den Schutzleiter anschließen, siehe Bild f und Kapitel 4 und 6. -
Seite 11: Leiter Im Erdbereich Finden
CableTracer Pro 7B-3 Leiter im Erdbereich finden – Den Messkreis spannungsfrei schalten. Den Sender an die gesuchte Leitung und den Schutzleiter anschließen und einschalten. Dabei darauf achten, dass die Schleife zwischen der gesuchte Leitung (rot) und Erdung (schwarz) möglichst groß ist. Sollte der Abstand zu gering sein, kann der Empfänger das Signal nicht mit maximaler Reichweite orten. -
Seite 12: Lokalisierung Von Leitern An Unzugänglichen Stellen
7B-5 Nichtleitende Installationsrohre finden – Bei Kabelkanäle die weiteren im Rohr befindlichen Leitungen stromlos schalten und mit einem Erdpotential verbinden. – Den Messkreis spannungsfrei schalten. Eine Kabelsonde (Kupferdraht) oder einen Zugdraht in das nichtleitende Installationsrohr führen. Den Sender mit dem roten Kabel (+) an die Sonde und das schwarze Kabel (-) an einem Erdpotential an- schließen und einschalten. -
Seite 13: Zweipolige Anwendungen (Gemeinsamer Hin- Und Rückleiter)
CableTracer Pro Zweipolige Anwendungen (gemeinsamer Hin- und Rückleiter) Diese Messungen können in korrekt angeschlossenen Stromkreisen (ohne Fehlerstellen) durchgeführt werden. Hier wird der Sender an zwei Leiter im gemeinsamen Kabel angeschlossen. Das hochfrequente Signal des Senders geht über Hin- und Rückleiter zurück zum Geber. Die Messungen können spannungsführend und spannungslos durchgeführt werden. -
Seite 14: Sicherungen Finden
7C-2 Sicherungen finden – Messung unter Spannung! Unbedingt die Sicherheitshinweise einhalten. – Die Abdeckung des Sicherungskastens darf nur von Elektrofachkräften entfernt werden. Den Sender an den Phasenleiter und Neutralleiter (N) anschließen, den Empfänger einschalten und mit der Suche beginnen. Dabei das Signal im Unterverteiler verfolgen, siehe Bild l. Die Empfindlichkeit des Empfängers und die Ausgangsleistung des Senders schrittweise anpassen, bis die Sicherung lokalisiert ist. -
Seite 15: Hinweise Zur Wartung Und Pflege
Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info Downloaded from www.Manualslib.com manuals search engine... - Seite 86 Downloaded from www.Manualslib.com manuals search engine...
