Kahepooluselised rakendused (ühine sinna- ja tagasijuht)
Neid mõõtmisi on võimalik läbi viia korrektselt ühendatud vooluahelatel (ilma vigaste kohtadeta). Siin
ühendatakse saatja ühisel kaablil kahe juhi külge. Saatja kõrgsageduslik signaal liigub sinna- ja tagasijuhi
kaudu anduri juurde tagasi. Mõõtmisi saab teostada pingevabalt ja pinge all.
Lokaliseerimissügavus on maksimaalselt 0,5 m ning sõltub ümbritsevast materjalist.
Vihje 11: Pinge all mõõtes on võimalik määrata kindlaks üksikuid faase (L1, L2, L3) nt pistikupesadel,
lambisoklitel, valgustuslülititel jne.
– Ohutusalastel põhjustel peaks olema mõõteahel pingevabaks lülitatud.
– Järgige pinge all mõõtmisi läbi viies tingimata ohutusjuhiseid.
!
– Kaablis asuvad täiendavad maandusjuhtmed ja varjestused vähendavad vastuvõtja lokaliseerimissügavust.
– Ümbruses asuvad varjestused vähendavad tööraadiust (metallkatted, metalltarindid jne).
Ühepooluseliste rakenduste näited
7C-1 Lühise leidmine
– Lülitage mõõteahel pingevabaks.
!
– Lühise takistus peab olema väiksem kui 20 oomi. Selle saab määrata multimeetriga. Kui takistus
> 20 oomi, siis saab viga võib-olla leida juhtmekatkestuse otsinguga, vt peatükki 7B-2.
Ühendage saatja lühistatud juhi külge ja lülitage sisse. Seejärel lülitage vastuvõtja sisse ning alustage

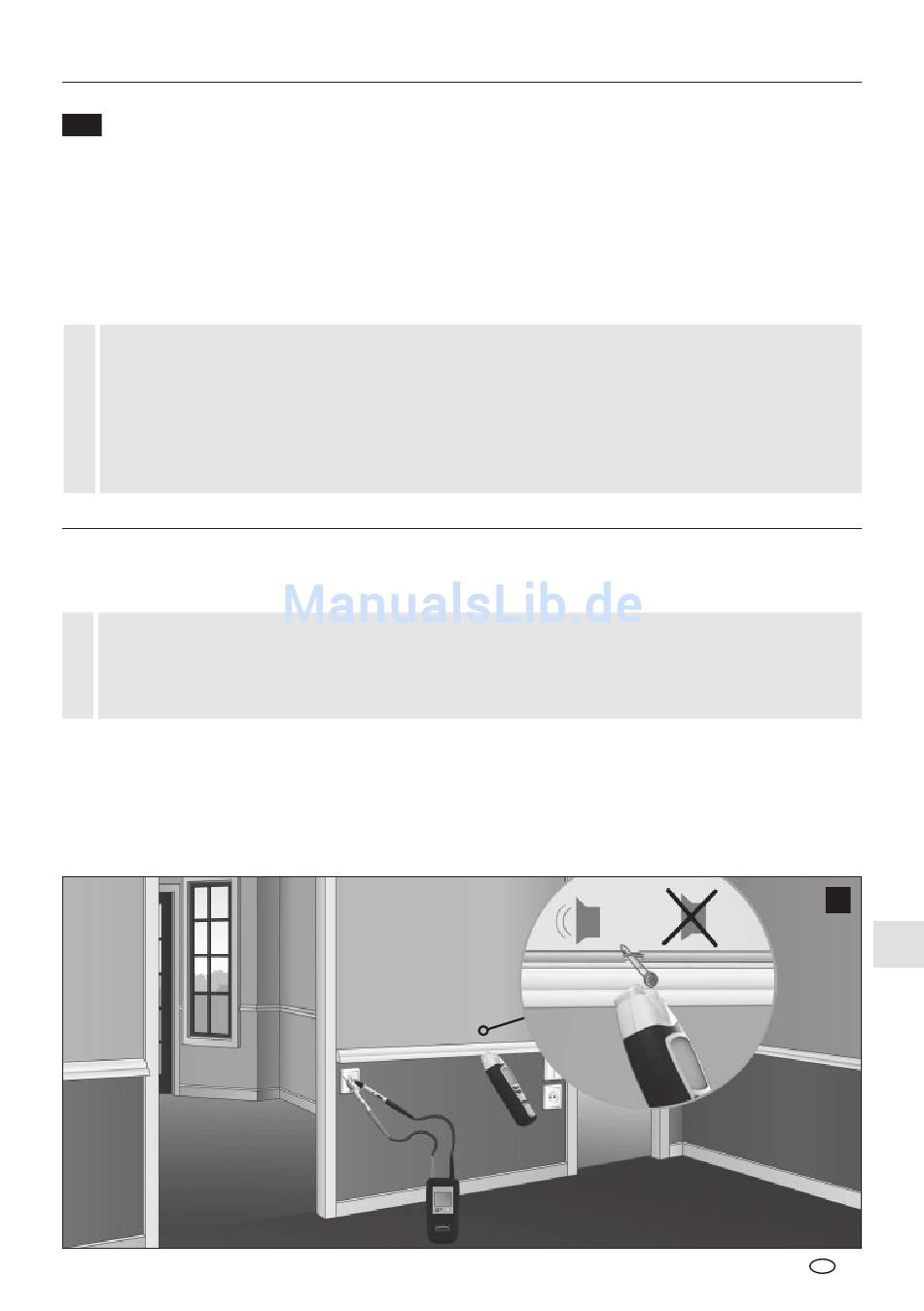

otsingut. Vastuvõtja tuvastab signaali kuni lühise asukohani, vt pilti k. Kohandage sammhaaval vastuvõtja
tundlikkust ja saatja väljundvõimsust, kuni lühis on lokaliseeritud.
Vastuvõtja soovitav seadistus: Manuaalne otsingumoodus, minimaalne tundlikkus, vt peatükki 5C.
