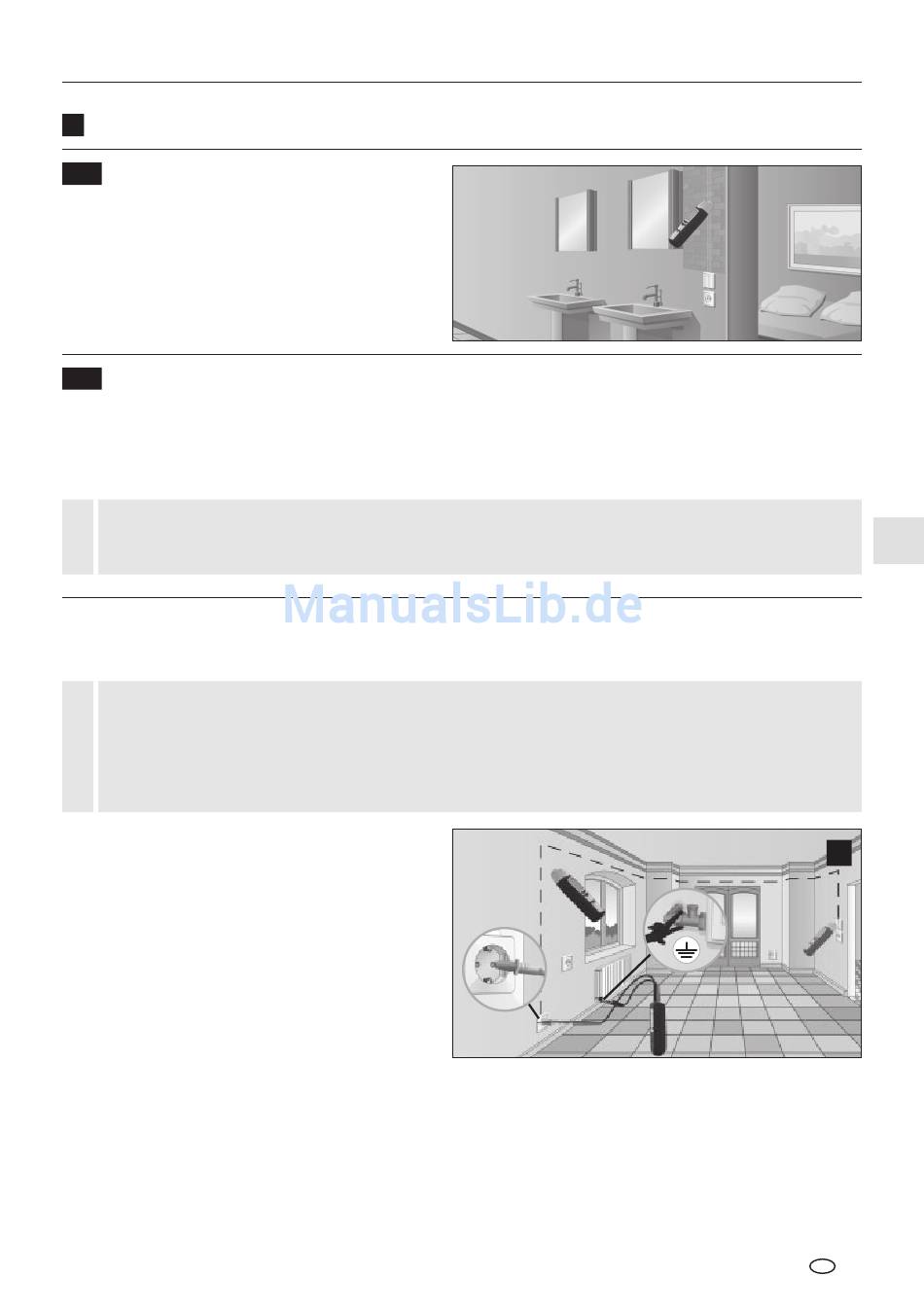

Käyttöalueet
7
7A
Jännitteen paikantaminen
Kytke vastaanottimeen virta päälle. Aseta
toimintatilaksi verkkojännite. Laite paikantaa nyt
jännitteiset johtimet. Sillä voi seurata jännitteisen
johtimen kulkua. Lähetintä ei tarvita. Ks. lisäksi
kohta 5A.
7B
Yksinapainen käyttö (erilliset lähtö- ja paluujohtimet)
Lähetin kytketään monijohtimisen kaapelin vain yhteen johtimeen. Tässä johtimessä siirtyy lähettimen
korkeataajuuksinen signaali. Paluujohdin on maa, ihannetapauksessa maajohdin tai jokin muu hyvä yhteys
maahan. Paikantamissyvyys on maksimissaan 2 m. Syvyys riippuu ympäröivästä mareriaalista.
– Lähettimen signaalin tulisi olla hyvin maadoitettu, jotta saadaan paras mahdollinen paikannustulos.
!
– Noudata ehdottomasti turvallisuusohjeita, kun työskentelet jännitteen alaisten kaapeleitten parissa.
Esimerkkejä yksinapaisesta käytöstä
7B-1 Kaapelin seuraaminen / pistorasian etsiminen
– Kytke mittauspiiri jännitteettömäksi.
!
– Tulojohtimeen syötetty signaali voi siirtyä muihin johtimiin, kun nämä kulkevat pitkään
yhdensuuntaisesti tulojohtimen kanssa.
– Ulottuman laajentamiseksi kannattaa ehkä mitattava johdin erottaa muusta mittauspiiristä.
Kytke lähetin mitattavaan johtimeen ja suojajoh-
timeen, ks. kohdan 6 kuva d. Kytke sen jälkeen
vastaanottimeen virta päälle ja aloita haku.
Vastaanottimen suositusasetukset: Manuaalinen
paikantaminen, maksimiherkkyys, ks. kohta 5C.
Vinkki 1: Suojajohtimen vaihtoehtona voi maado-
ituksena toimia esim. keskuslämmityspatteri, ks.
kuva e. Varmista tällöin, että lämmitysjärjestelmä
on kunnolla maadoitettu.
Vinkki 2: Kaapelin kulkua voi helposti seurata
merkkiäänen ja palkki- ja numeronäytön avulla.
Jos kaapelin kulku on tiedettävä tarkasti, merkitse ne kohdat, joissa numeerinen näyttö antaa suurimmat
arvot.
Vinkki 3: Ulottuma kasvaa viisinkertaiseksi, jos nostat lähetimen ulostulotehon tasolta 1 tasolle 3.
Vinkki 4: Jotta voit rajata paikannettavan kaapelin paremmin, kannattaa ehkä maadoittaa muut samansu-
untaiset kaapelit.
