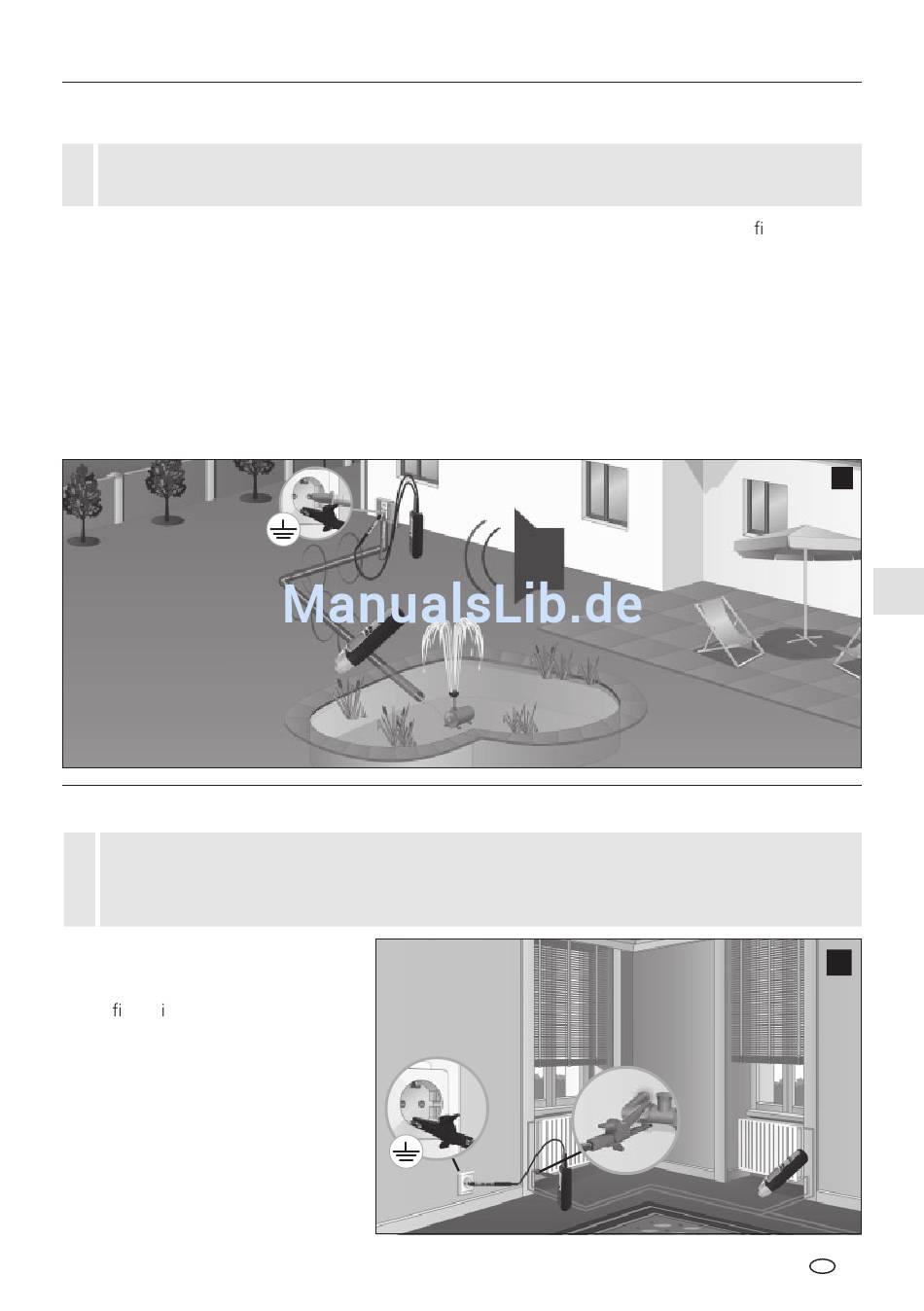

7B-3 Encontrar condutores na zona da terra
!
– Desligue a tensão do circuito de medição.
Conecte e ligue o emissor à linha procurada e ao condutor de ligação à terra. Para isso, certi que-se
de que o circuito entre a linha procurada (vermelha) e a ligação à terra (preta) é o maior possível. Se a
distância for demasiado pequena, o receptor não consegue localizar o sinal com o máximo alcance. A esse
respeito, v. também as dicas 2 e 3, bem como a aplicação 7B-6 na página seguinte.
Regulação recomendada no receptor: Modo de busca automática, v. capítulo 5B.
Dica 8: Para aumentar o alcance do receptor, regular a máxima potência de saída no emissor, v. capítulo 3.
Dica 9: Ao procurar, preste atenção à indicação de barras do receptor. Esta altera-se fortemente em caso
de oscilação do receptor sobre a linha procurada. A indicação está completamente preenchida quando o
aparelho está directamente sobre a linha.
7B-4 Encontrar tubos de aquecimento e de água
– Desligue a tensão do circuito de medição.
!
– Os tubos de aquecimento têm de estar desligados da ligação à terra. Caso contrário, o receptor
não consegue localizar o sinal do emissor com o máximo alcance.
Conecte o emissor com o cabo preto
(-) ao condutor de ligação à terra e
com o cabo vermelho (+) ao aquece-
dor, v. gura . Para isso, o aquecedor
não pode estar ligado à terra. De
seguida, ligue o receptor e inicie a
procura. Observe igualmente as dicas
2 e 3.
Regulação recomendada no receptor:
Modo de busca automática, v. capítulo
5B.
