7B-2 Поиск обрывов в линиях
– Обесточить измерительную цепь.
!
– В случае обрыва линии переходное сопротивление должно быть выше 100 кОм.
В данном случае можно использовать два передатчика. Второй передатчик не входит в комплект
и может быть приобретен дополнительно. Настроить передатчики на разные коды передачи и
подсоединить к измеряемому проводу и к защитному проводу, см. рис. f, разделы 4 и 6. Затем
включить приемник и начать поиск и отслеживание прохождения линии. Место обрыва провода
находится точно посередине между двумя выводимыми на ЖК дисплей значениями кода
передачи. Также учитывать советы 1 - 3. Рекомендуемая настройка для приемника: Режим ручного
поиска, максимальная чувствительность, см. раздел 5C.
Совет 5: Место дефекта можно систематично ограничить путем изменения чувствительности
приемника и выходной мощности передатчика.
Совет 6: Для достижения оптимальных результатов следует также заземлить все провода, не
используемые для измерений. Это, в частности, относится ко всем не используемым одиночным
проводникам в многожильных кабелях и к проводам с защитной оболочкой. Если их не заземлить,
это может привести к перекрестной модуляции (взаимным помехам) подаваемого сигнала (из-за
емкостных и индуктивных связей). В этом случае достаточно точно ограничить место дефекта не
удастся.
Совет 7: Поиск дефектов в теплых полах с электрообогревом осуществляется аналогичным образом.
При этом необходимо учитывать, что над нагревательными электрокабелями нет заземленной защитной
пленки. Поэтому при необходимости их следует отсоединить от заземления.
192 RU
= =

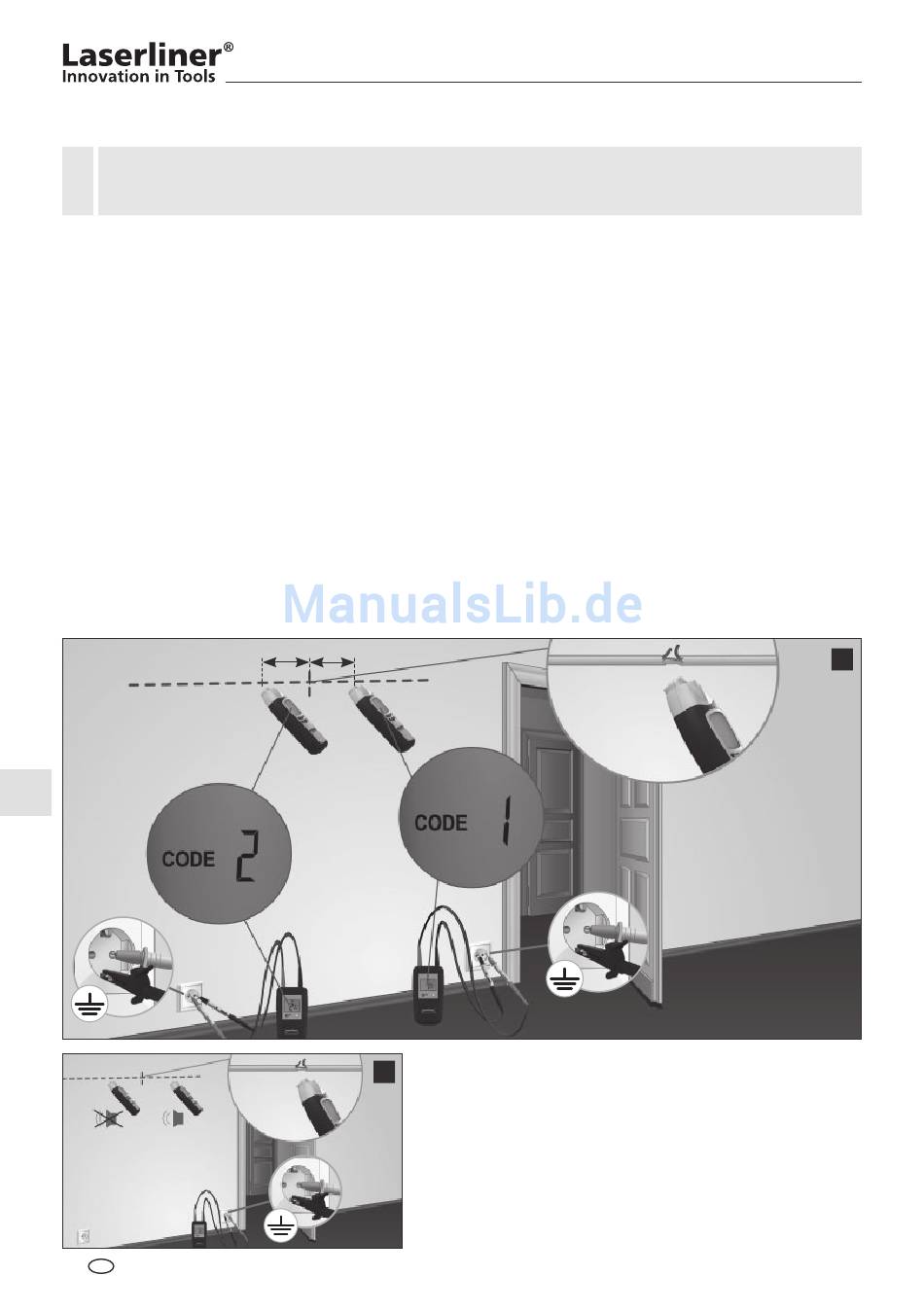

Из-за возможной перекрестной модуляции
g
электромагнитного поля при работах с передатчиком
место обрыва линии точно определить нельзя, см.
рис. g. В этом случае приемник демонстрирует сигнал
передачи, мощность которого заметно падает после
обрыва линии. Обрыв находится там, где начинается
спад сигнала.
