7C
Kaksinapainen käyttö (yhteinen lähtö- ja paluujohdin)
Nämä mittaukset voi tehdä oikein kytketyissä virtapiireissä (ilman vikakohtia). Lähetin kytketään tässä kah-
teen saman kaapelin johtimeen. Lähettimen korkeataajuussignaali menee lähtö- ja paluujohtimen kautta
takaisin anturille. Mittaukset voi tehdä jännitteisenä ja jännitteettömänä.
Paikantamissyvyys on maksimissaan 0,5 m saakka ja riippuu ympäröivästä mareriaalista.
Vinkki 11: Jännitteen alaisissa mittauksissa voi erottaa yksittäiset vaiheet (L1, L2, L3) esim. pistorasioita,
lamppurasioita, valokytkimiä jne.
– Turvallisuussyistä tulisi mittauspiiri kytkeä jännitteettömäksi.
!
– Noudata ehdottomasti turvallisuusohjeita, kun suoritat mittauksia jännitteellisten osien parissa.
– Ylimääräiset maajohtimet ja kaapelin eristeet pienentävät ulottumaa (metallikannet, metallikan-
nattimet jne.).
Esimerkkejä yksinapaisesta käytöstä
7C-1 Oikosulun paikantaminen
– Kytke mittauspiiri jännitteettömäksi.
!
– Oikosulkuvastuksen tulee olla alle 20 ohmia. Tämän voi selvittää yleismittarilla. Jos vastus > 20
ohmia, voi mahdollinen vika löytyä johtokatkoksen hakumenettelyllä, ks. kohta 7B-2.
Kytke lähetin oikosuljettavaan johtimeen ja kytke virta päälle. Kytke sen jälkeen vastaanottimeen virta

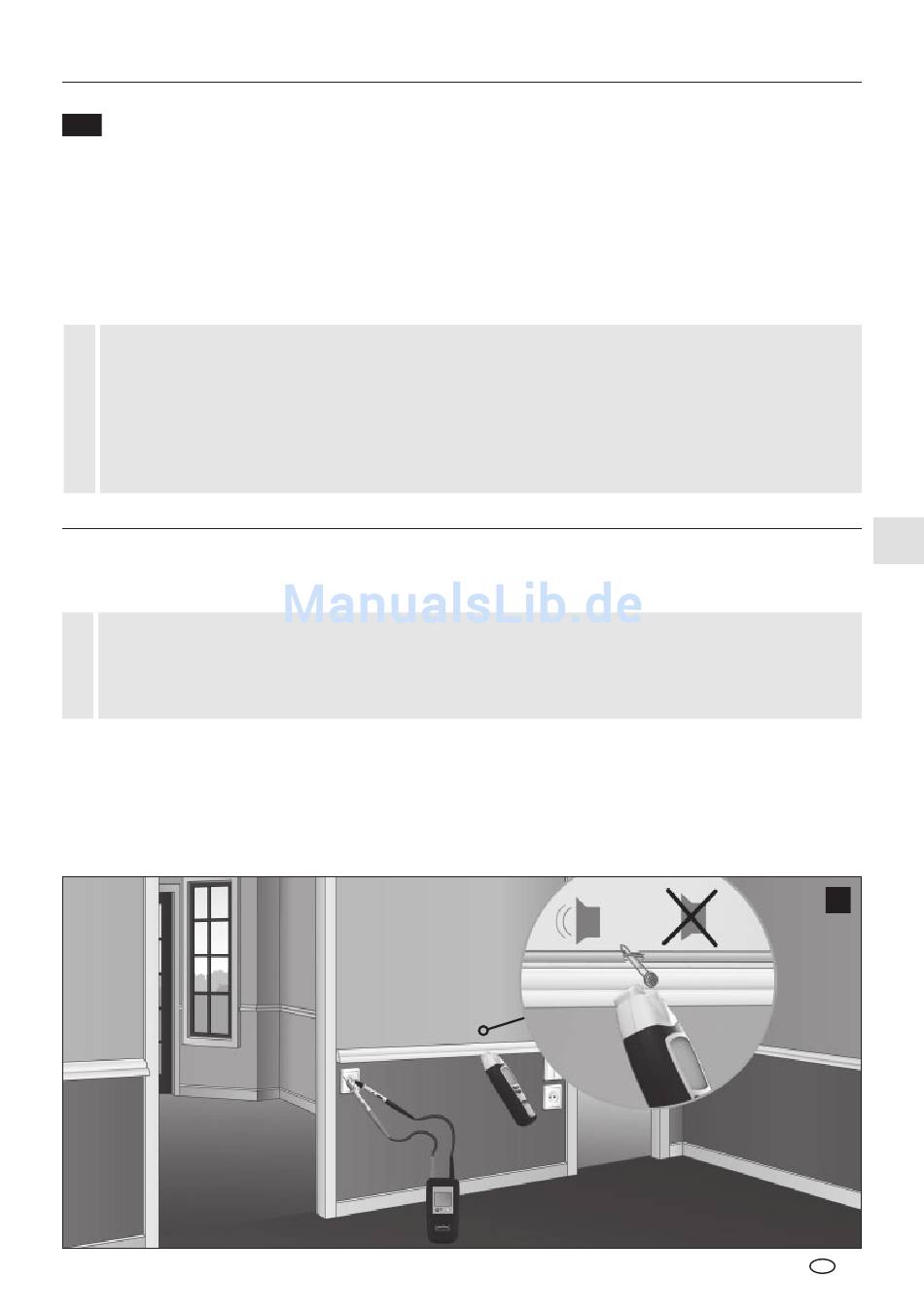

päälle ja aloita haku. Vastaanotin tunnistaa signaalin oikosulkukohtaan saakka, ks. kuva k. Sovita vastaa-
nottimen herkkyys ja lähettimen ulostuloteho vaiheittain, kunnes olet paikantanut oikosulun.
Vastaanottimen suositusasetus: Manuaalinen haku, minimimiherkkyys, ks. kohta 5C.
CableTracer Pro
k
