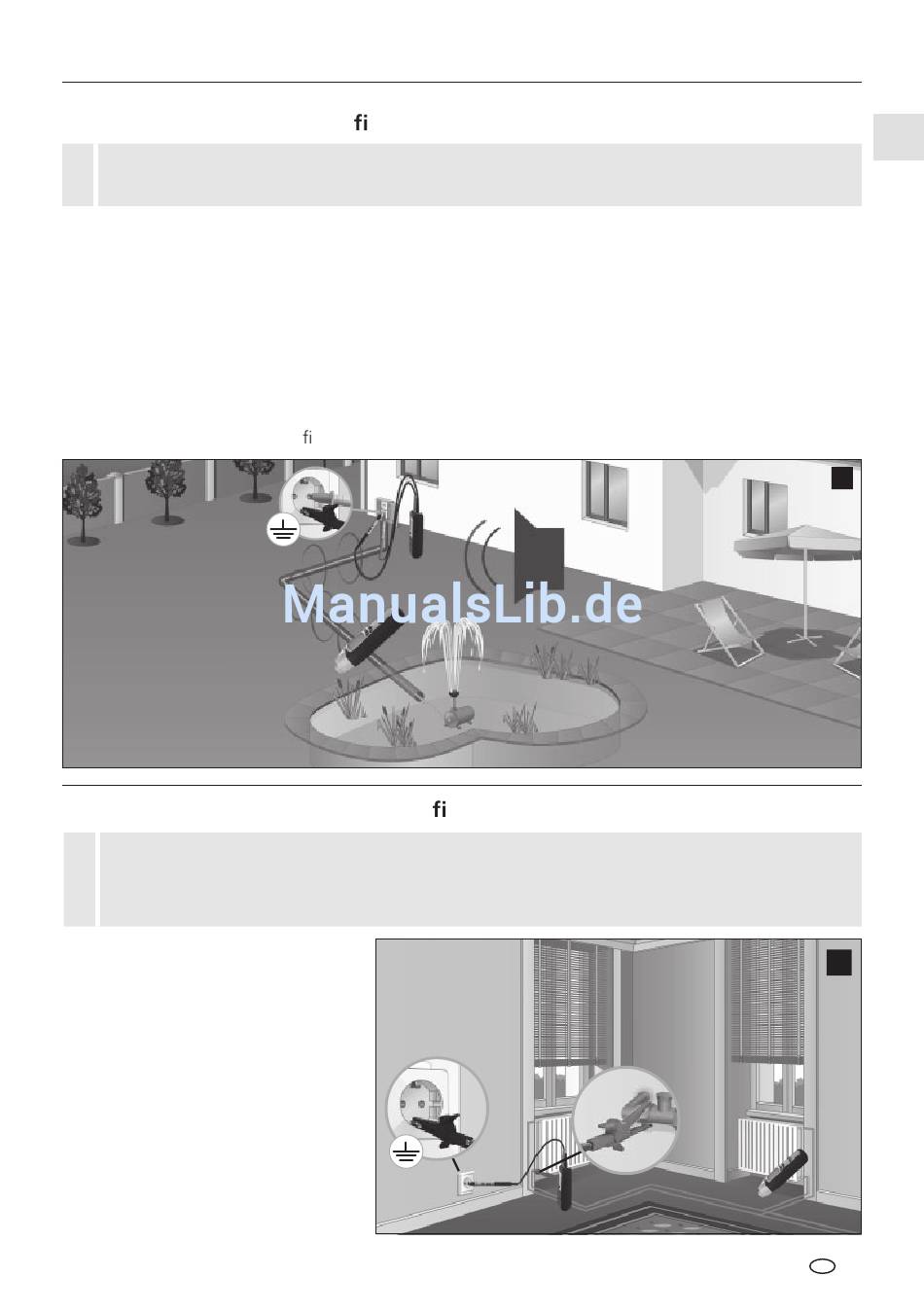

7B-3
Leiter im Erdbereich nden
!
– Den Messkreis spannungsfrei schalten.
Den Sender an die gesuchte Leitung und den Schutzleiter anschließen und einschalten. Dabei darauf ach-
ten, dass die Schleife zwischen der gesuchte Leitung (rot) und Erdung (schwarz) möglichst groß ist. Sollte
der Abstand zu gering sein, kann der Empfänger das Signal nicht mit maximaler Reichweite orten. Siehe
dazu auch Tipp 2 und 3 sowie Anwendung 7B-6 auf der nächsten Seite.
Empfohlene Einstellung beim Empfänger: Automatischer Suchmodus, siehe Kapitel 5B.
Tipp 8: Um die Reichweite des Empfänger zu höhen, beim Sender die maximale Ausgangsleistung einstel-
len, siehe Kapital 3.
Tipp 9: Beim Suchen auf die Balkenanzeige des Empfängers achten. Diese ändern sich stark beim Schwen-
ken des Empfängers über die gesuchte Leitung. Die Anzeige hat den maximalen Ausschlag, wenn sich das
Gerät direkt über die Leitung be ndet.
7B-4
Heizungs- und Wasserrohre nden
– Den Messkreis spannungsfrei schalten.
!
– Die Heizungsrohre müssen vom Erdanschluss getrennt sein. Ansonsten kann der Empfänger das
Sendesignal nicht mit maximaler Reichweite orten.
Den Sender mit dem schwarzen
Kabel (-) an den Schutzleiter und mit
dem roten Kabel (+) an die Heizung
anschließen, siehe Bild i. Dabei darf die
Heizung nicht geerdet sein. Anschlie-
ßend den Empfänger einschalten und
mit der Suche beginnen. Ebenfalls Tipp
2 und 3 beachten.
Empfohlene Einstellung beim Empfän-
ger: Automatischer Suchmodus, siehe
Kapitel 5B.
CableTracer Pro
h
i
DE
11
