Mõõtmiste ettevalmistamine
6
Mõõtmisi saab põhimõtteliselt teostada pingevabadel ja pinge all olevatel juhtmetel. Vastuvõtja vastuvõtu-
vahemik on reeglina suurem, kui töötatakse pingevabade juhtmetega. Vastuvõtjat toidetakse vooluga alati
paigaldatud patareist.
– Mõõtmisi tuleks viia alati läbi pingevabaks lülitatud juhtmetel.
!
– Järgige pinge all töötamise korral tingimata ohutusjuhiseid.

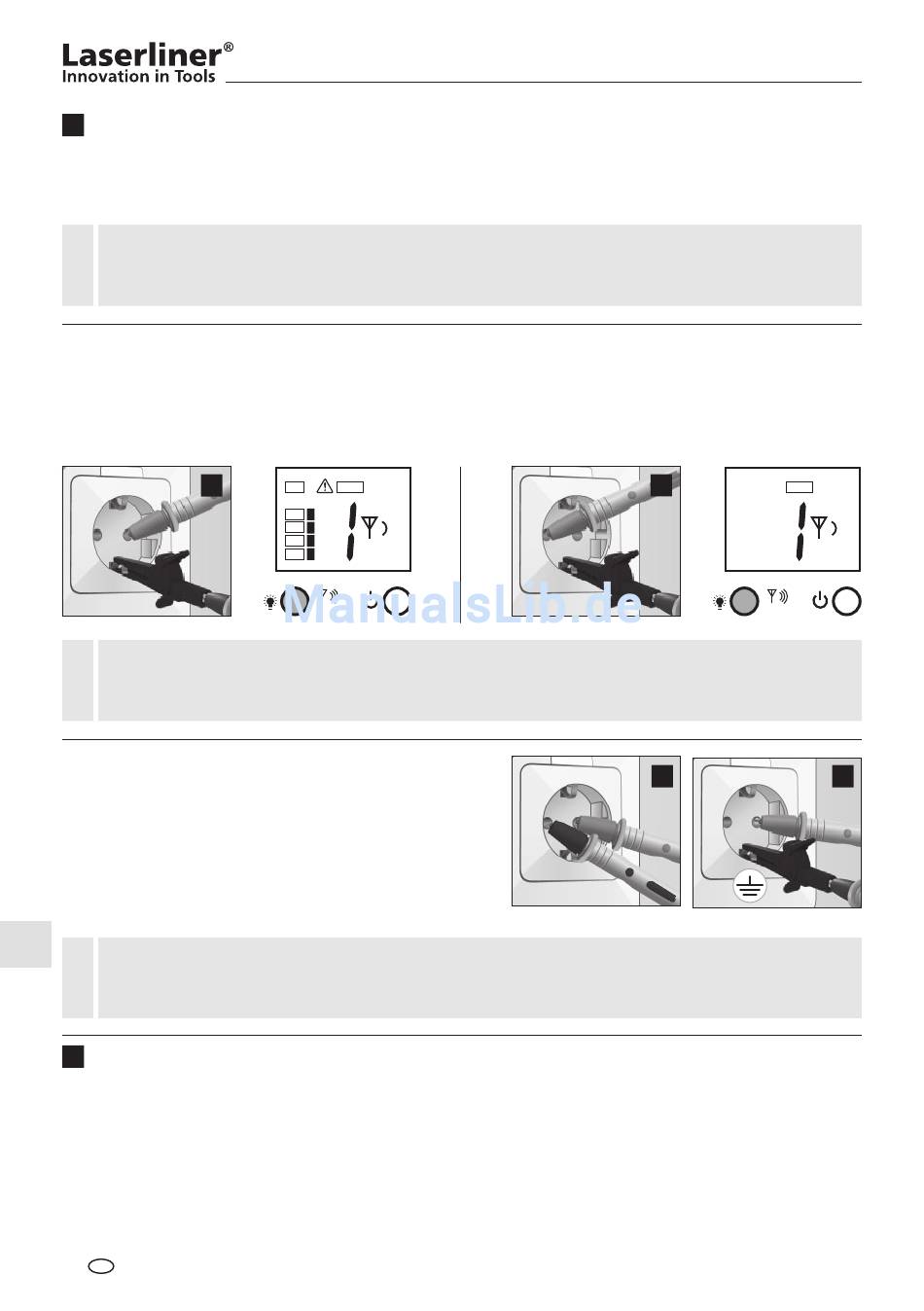

Pinge all töötamisel saab määrata saatjaga kindlaks faasijuhi. Selleks ühendage must kaabel (-) kaitsejuhi
ja punane kaabel (+) mõõdetava juhi külge. Kui displeil näidatakse pinget ja ilmub hoiatussümbol (näide
a), siis on tegemist faasijuhiga. Kui eelnevat ei kuvata, siis on tegemist neutraaljuhiga N (näide b), puudub
tööpinge või on kaitsejuht vääralt külge ühendatud.
a
!
Kui mõõteahelas esineb juba rikkevoolu, siis võib FI/RCD kaitselüliti saatja täiendava voolu tõttu
tööle rakenduda.
Ohutusalastel põhjusel tuleks ühendada saatja pinge all
töötamisel üksnes faasi ning neutraaljuhi vahele (näide
c). Kui saatja ühendatakse siiski faasi ja kaitsejuhi vahele
(näide d), siis tuleb üle kontrollida, kas kaitsejuht on
korrektselt maandatud ning talitleb kindlalt. Kui see pole
nii, siis võivad kõik maaga ühenduses olevad osad pinge
all seista.
!
Järgige kaitsejuhi talitluskindluse kontrollimisel kohapealsete või siseriiklike ametkondade vastavaid
ohutuseeskirju.
7
Kasutusvaldkonnad
Põhimõtteliselt on olemas kolm valdkonda:
A. Kasutamine koos vastuvõtjaga: pinge all olevate juhtmete otsimine.
B. Ühepooluselised rakendused saatja ja vastuvõtjaga: mõõtmised eraldatud sinna- ja tagasijuhtidel, vt pilti
d ja pilti e peatükis 7B.
C. Kahepooluselised rakendused saatja ja vastuvõtjaga: mõõtmised ühistel sinna- ja tagasijuhtidel ühes
kaablis, vt pilti c.
232 EE
Volt CODE
230
120
50
LEVEL
12
LEVEL
b
CODE
LEVEL
LEVEL
c
d
