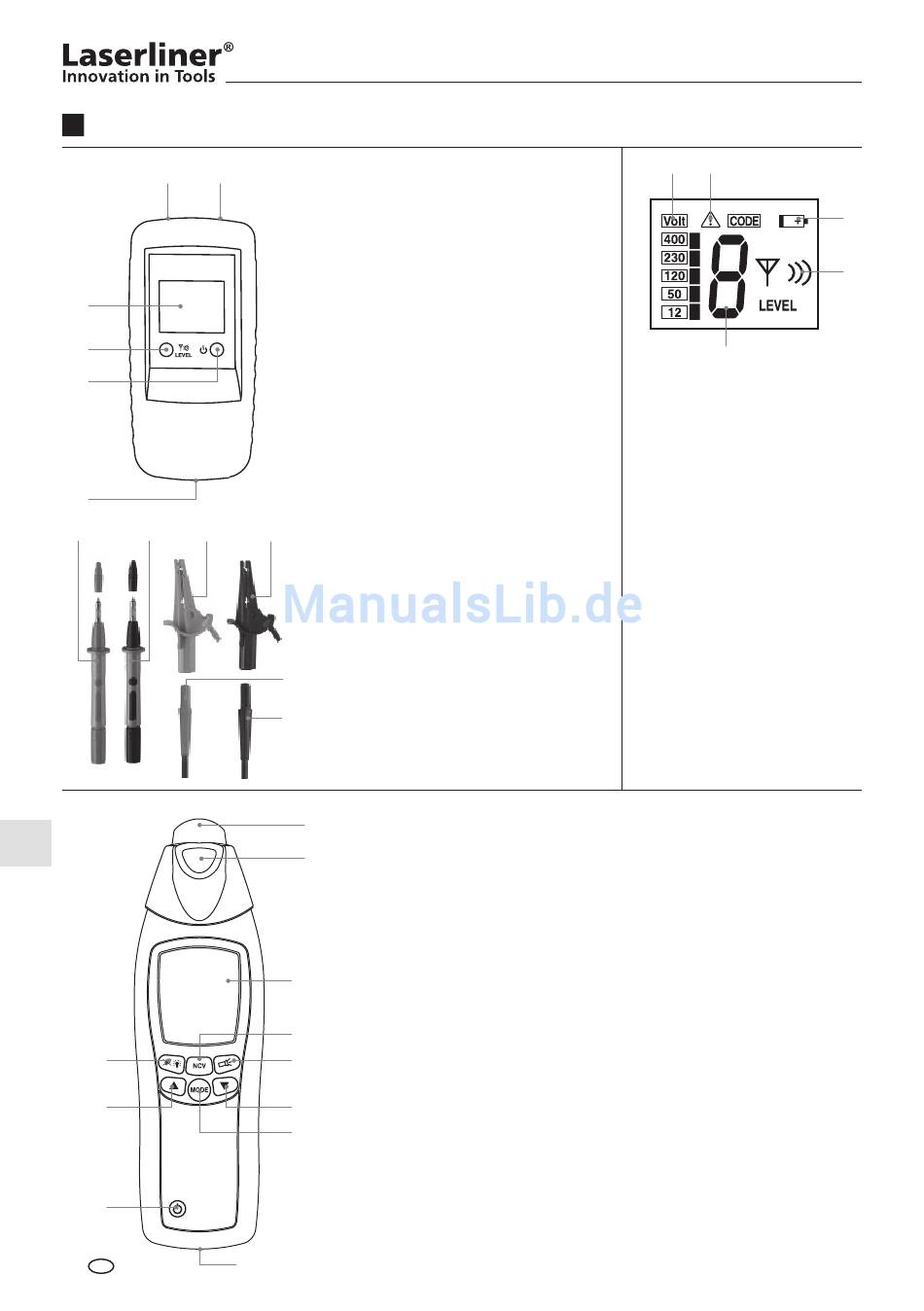

Опис
1
1 2
3
4
5
6
7 8 9
20
21
22
200 UA
Передавач TX
1 З'єднувальне гніздо, червоне, +
2 З'єднувальне гніздо, чорне, –
3 РК-дисплей
4 Кнопка кодування сигналів:
Задання вихідної потужності
сигналу передавача /
підсвічування РК-дисплея
(тиснути 2 сек.) /
задання коду сигналу
5 Кнопка ввімкнення/вимкнення
ВИМК: тиснути 2 сек.
6 Батарейний відсік (задня
сторона)
7 Вимірювальний щуп, червоний, +
10
8 Вимірювальний щуп, чорний, –
9 додатково: Вимірювальний
затискач, червоний, +
10 додатково: Вимірювальний
затискач, чорний, –
11
11 З'єднувальний кабель, ч
ервоний, +
12
12 З'єднувальний кабель, чорний, –
Приймач RECV
13
14
13 Голівка давача
14 Ліхтарик
15 РК-дисплей
16 Перемикач режимів виміру: Пошук проводки (SIG) /
15
17 Кнопка ввімкнення/вимкнення ліхтарика
18 Зменшення чутливості
16
17 19 Перемикач режимів ручного та автоматичного пошуку
20 Підсвічування РК-дисплея / вимкнення або
18
19
21 Збільшення чутливості
22 Кнопка ввімкнення/вимкнення ВИМК: тиснути 2 сек.
23 Батарейний відсік (задня сторона)
23
пошук мережевої напруги (NCV)
ввімкнення звукової сигналізації
(тиснути 2 сек.)
C B
A
РК-дисплей
передавача TX
A Код сигналу
передавача
(1,2,3,4,5,6,7)
B Попередження про
напругу стороннього
джерела
C Індикація напруги
стороннього джерела
(12, 50, 120, 230,
400 В)
D Низький заряд батареї
E Індикація вихідної
потужності сигналу
передавача
(рівні I, II, III)
D
E
