7C
Topolede anvendelser (fælles føde- og returleder)
Disse målinger kan gennemføres i korrekt tilsluttede strømkredse (uden fejlsteder). Her sluttes senderen
til to ledere i det fælles kabel. Senderens højfrekvente signal går tilbage til giveren via føde- og returlede-
ren. Målingerne kan udføres både spændingsførende og spændingsfrit. Pejlingsdybden er max 0,5 m og
afhænger af det omgivende materiale.
Tip 11: Når der måles under spænding, kan der skelnes mellem enkelte faser (L1, L2, L3), fx ved stikforbin-
delser, lampefatninger, lyskontakter, mv.
– Af sikkerhedsmæssige årsager skal målekredsen være gjort spændingsfri.
– Når der måles under spænding, skal sikkerhedsreglerne overholdes til punkt og prikke.
!
– Ekstra jordledninger og afskærmninger i kablet formindsker modtagerens pejlingsdybde.
– Afskærmninger i omgivelserne formindsker rækkevidden (metalafdækninger, metalstolper, mv.).
Eksempler på enpolede anvendelser
7C-1 Søgning efter kortslutning
– Gør målekredsen spændingsfri.
!
– Kortslutningsmodstanden skal være mindre end 20 ohm. Dette kan måles med et multimeter.
Hvis modstanden > 20 ohm, kan fejlen evt. ndes ved hjælp af ledningsbrud-søgning; se afsnit
7B-2.

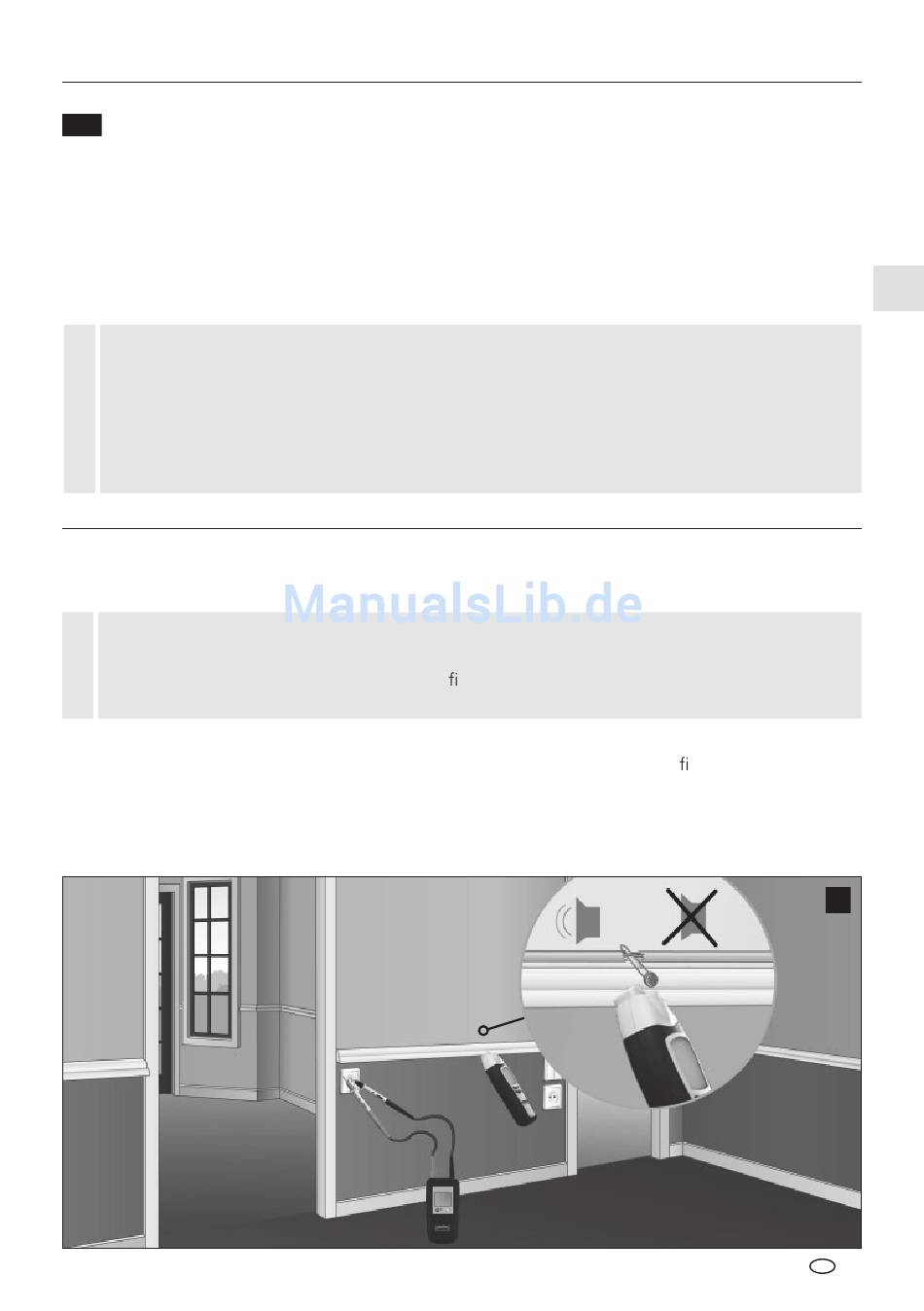

Senderen sluttes til den kortsluttede leder og tændes. Herefter tænder man for modtageren og påbe-
gynder søgningen. Modtageren registrerer signalet frem til kortslutningsstedet, se gur k. Modtagerens
følsomhed og senderens udgangseffekt tilpasses gradvis, indtil kortslutningen er lokaliseret.
Anbefalet indstilling på modtageren: Manuel søgemodus, minimal følsomhed, se afsnit 5C.
CableTracer Pro
k
