Двохполюсні застосування (прямий і зворотній провід разом)
7C
Ці виміри можна виконувати у правильно з'єднаних електричних колах (без місць пошкодження).
Тут передавач приєднують до двох жил одного кабелю. Високочастотний сигнал передавача
проходить прямим і зворотнім проводами назад до давача. Виміри можна виконувати під
напругою та не під напругою.
Глибина визначення становить не більш 0,5 м і залежить від оточуючого матеріалу.
Порада 11: Якщо виміри виконують під напругою, можна розрізнити окремі фази (L1, L2, L3),
наприклад, у розетках, лампових патронах, вимикачах освітлення тощо.
– З міркувань безпеки слід знеструмити вимірюване коло.
– Вимірюючи під напругою, обов'язково дотримуйтеся вказівок із техніки безпеки.
!
– Додаткові уземлювальні лінії та екранування в кабелі зменшують глибину визначення
приймачем.
– Екрани (металеві оболонки, металеві стійки тощо) у безпосередньому оточенні зменшують
відстань дії.
Приклади однополюсних застосувань
7C-1 Знаходження короткого замикання
– Знеструмте вимірюване коло.
!
– Опір короткого замикання має становити менш ніж 20 Ом. Його можна визначити
мільтиметром. Якщо опір > 20 Ом, можливе пошкодження можна знайти за допомогою
пошуку обривів проводів (див. главу 7B-2).

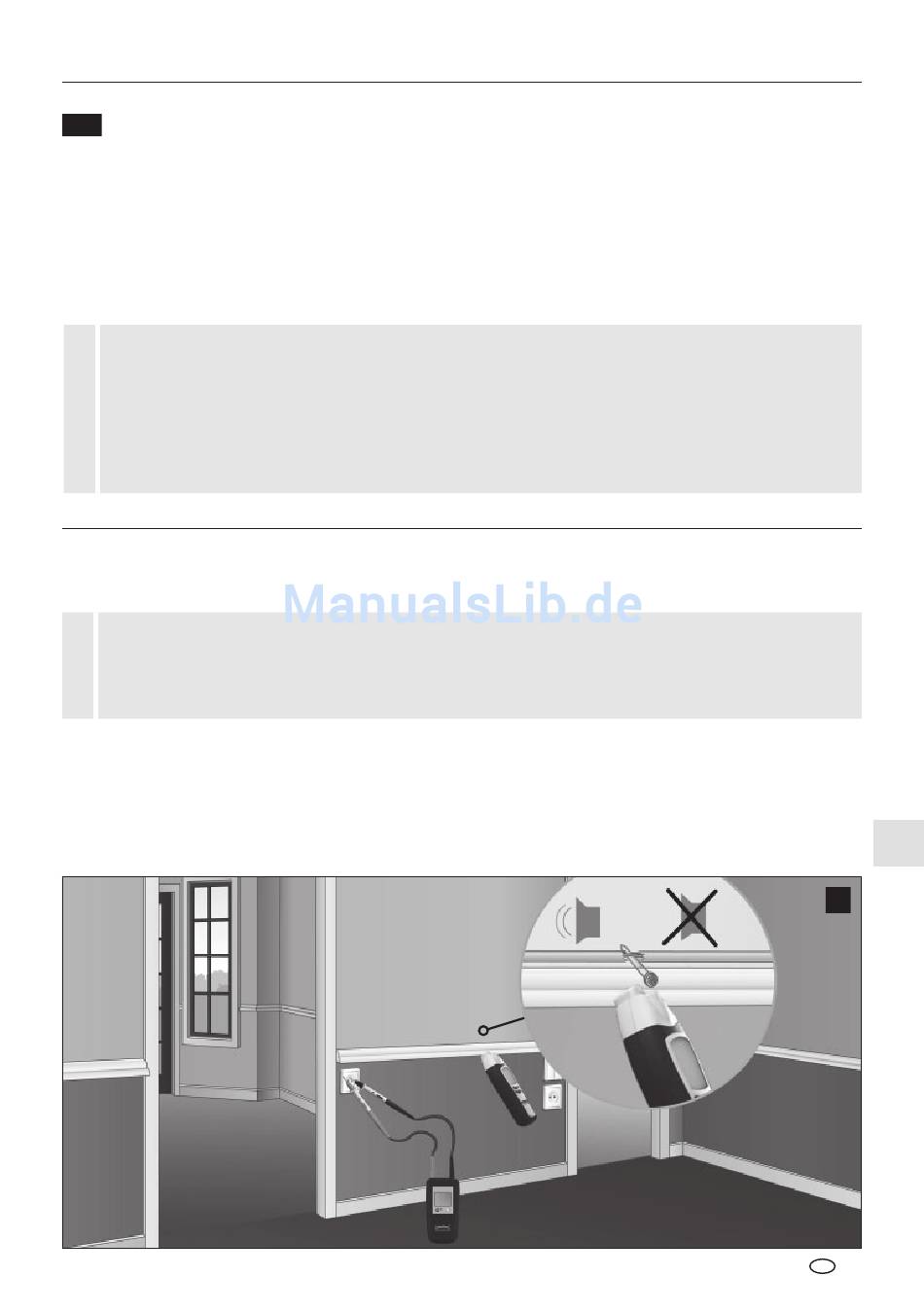

Приєднайте передавач до короткозамкненого проводу та ввімкніть. Після цього ввімкніть приймач
і розпочинайте пошук. Приймач простежить сигнал до самого місця короткого замикання (див.
рис. k). Поступово налаштовуючи чутливість приймача та вихідну потужність передавача, визначте
місцезнаходження короткого замикання.
Рекомендоване налаштування приймача: Ручний режим пошуку, мінімальна чутливість (див. главу 5C).
CableTracer Pro
k
UA 209
