Підготовка до вимірювання
6
У принципі, вимірювання можна здійсняти як на знеструмленій проводці, так і на проводці
під напругою. Як правило, дальність прийому приймача більше, коли роботу проводять не під
напругою. Живлення передавача завжди здійсняє вбудована батарея.
– Виміри завжди слід виконувати на знеструмленій проводці.
!
– Працюючи під напругою, обов'язково дотримуйтеся вказівок із техніки безпеки.

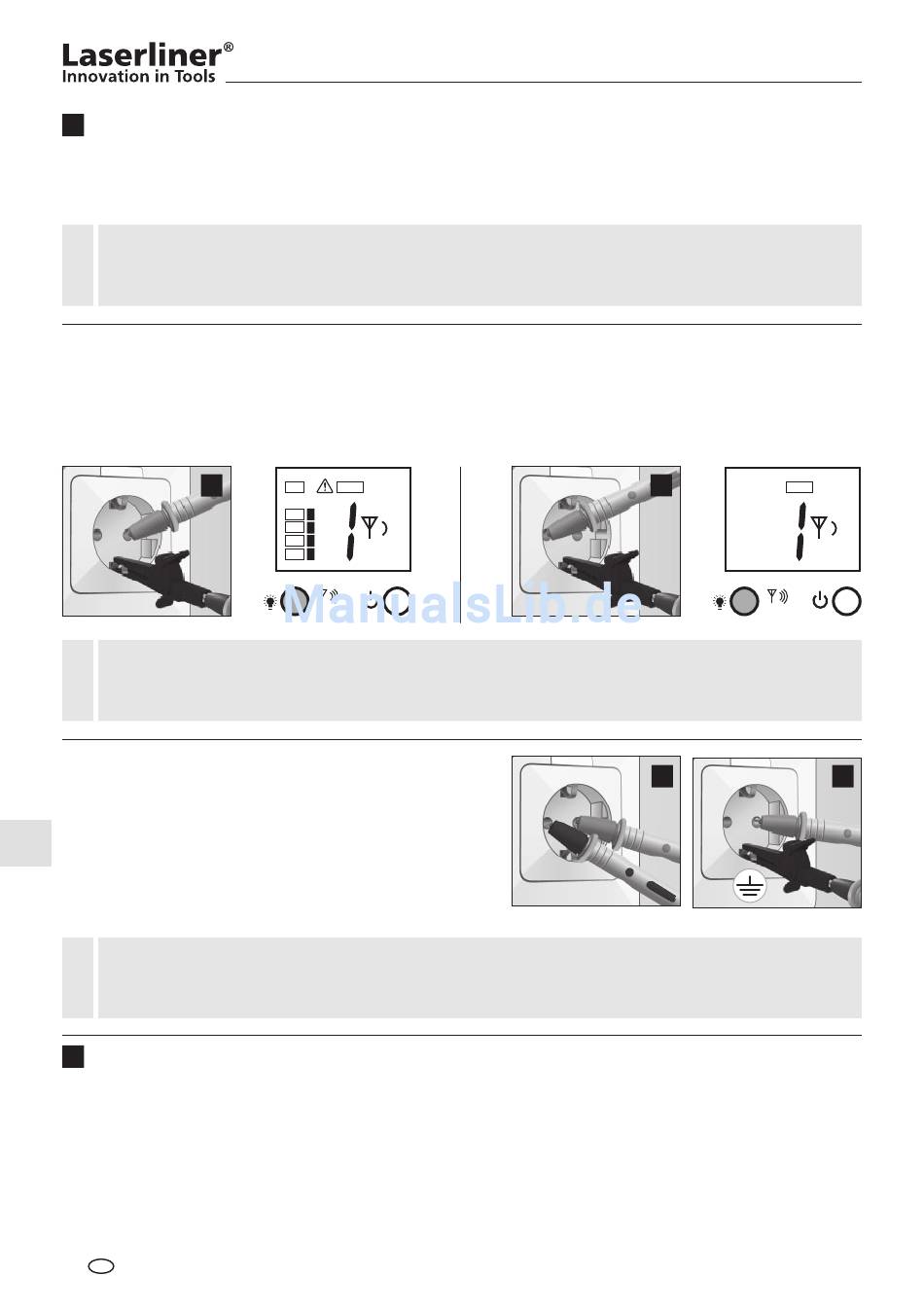

Робота під напругою дозволяє визначати за допомогою передавача можна фазні проводи.
Для цього з'єднайте чорний кабель (-) з захисним проводом, а красний (+) – з вимірюваним
проводом. Фазним провід буде тоді, якщо на дисплеї з'явиться індикація напруги та
попереджувальний значок (приклад a). Якщо такої індикації не буде, то це або нейтральний провід
N (приклад b), або відсутня робоча напруга, або захисний провід з'єднано неправильно.
a
Якщо в вимірюваному колі вже є струм пошкодження, додатковий струм передавача
!
може викликати спрацьовування автоматів захисного вимкнення або захисту від струмів
замикання на землю.
З міркувань безпеки у разі робіт під напругою
передавач слід під'єднувати лише від фази до
нейтрального проводу (приклад c). Однак якщо
передавач під'єднується від фази до захисного
проводу (приклад d), слід перевірити, чи правильно
уземлено захисний провід і чи надійно функціонує
уземлення. Якщо це не так, усі з'єднані з уземленням
деталі можуть знаходитися під напругою.
!
Перевіряти надійність функціонування захисного проводу належить із дотриманням
відповідних місцевих або національних вимог щодо безпеки.
Області застосування
7
В основному їх три:
A. Застосування з приймачем: Пошук проводки під напругою.
B. Однополюсні застосування з передавачем і приймачем: Виміри з окремими прямим і зворотнім
проводами (див. рис. d і рис. e у главі 7B.
C. Двохполюсні застосування з передавачем і приймачем: Виміри поєднаних в одному кабелі
прямого та зворотнього проводів (див. рис. c).
204 UA
Volt CODE
230
120
50
LEVEL
12
LEVEL
b
CODE
LEVEL
LEVEL
c
d
