Области на приложение
7
Търсене на напрежение
7A
Да се включи приемникът и да се премине
към режим мрежово напрежение. Сега
уредът намира токопроводими проводници
и може да се проследи преминаването
на токопроводим проводник. За тази цел
излъчвателят не се използва. Виж също и
глава 5A.
Еднофазни приложения (разделени изходящи и обратни проводници)
7B
Тук излъчвателят се свързва само към един проводник в даден многожилен кабел. По този
проводник протича тогава високочестотният сигнал на излъчвателя. Обратният проводник е
земя, в идеалния случай заземителен проводник или някаква друга добра връзка към маса.
Дълбочината на локализиране е максимално 2 m и зависи от околния материал.
– Излъчваният сигнал трябва да е добре заземен, за да се постигнат оптимални резултати от
!
търсенето.
– При работа под напрежение задължително да се спазват указанията за безопасност.
Примери за еднофазни приложения
7B-1 Проследяване на проводници / търсене на контакти
– Измерваната верига да се освободи от напрежение.
! – Захранваният излъчван сигнал на входящия проводник може да се пренесе върху други
проводници, ако те преминават на по-дълги участъци паралелно на входящия проводник.
– За да се постигне по-голям радиус на действие, може би е целесъобразно, проводниците,
които ще се измерват, да се разделят от останалата измервана верига.

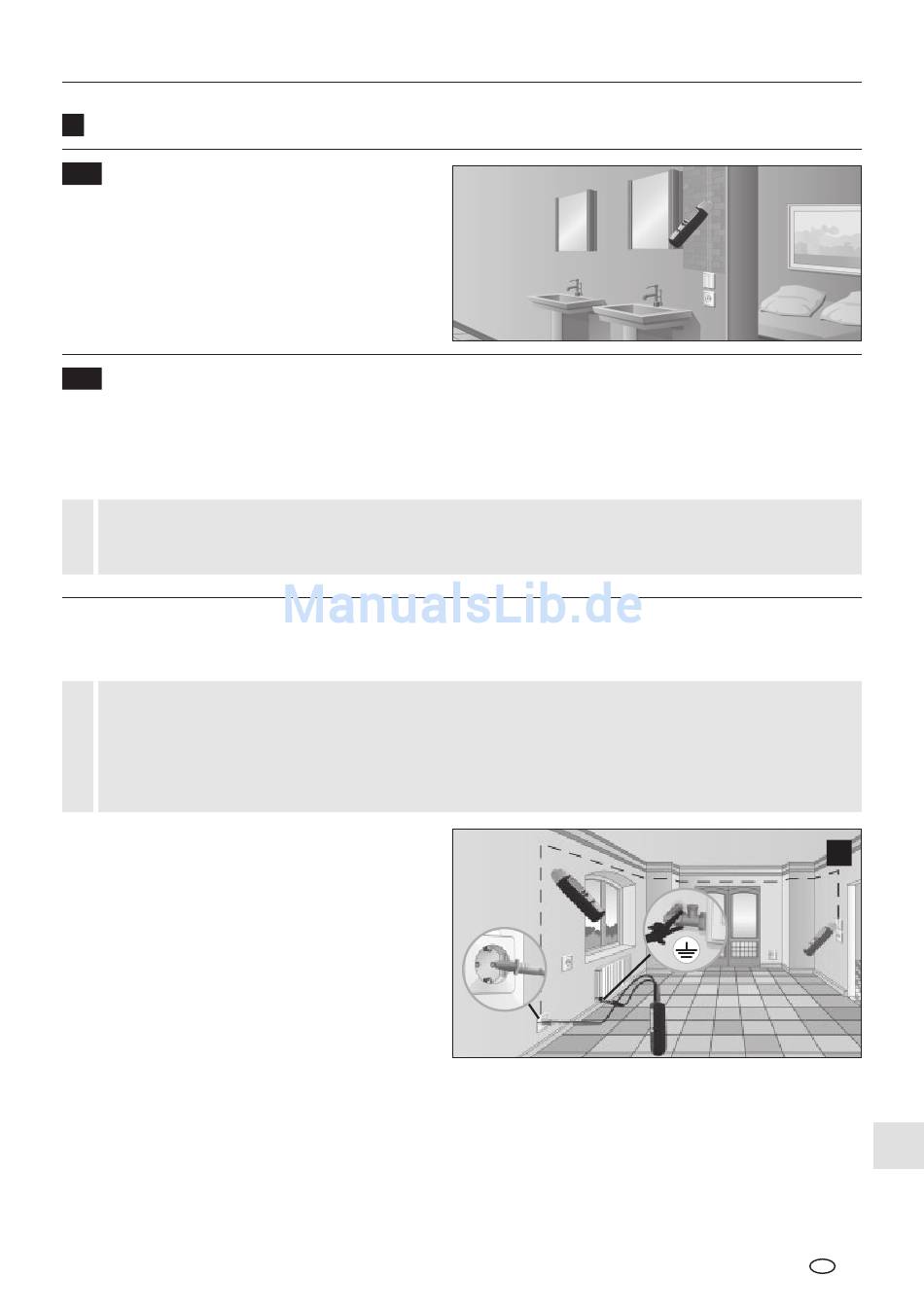

Излъчвателят се свързва към проводника,
който ще се измерва, и към защитния
проводник, вж. снимка „d" в глава 6. След
това се включва приемникът и се започва
с търсенето. Препоръчителна настройка
на приемника: Ръчен режим на търсене,
максимална чувствителност, вж. глава 5C.
Съвет 1: Алтернативно към защитния
проводник може напр. като заземяване да
служи и радиатор на парно отопление, вж.
снимка „e". Тогава трябва да се установи със
сигурност, че радиаторът на парното отопление е заземен правилно.
Съвет 2: С помощта на сигналния звук, линейната индикация и цифровата прецизна индикация
може да се проследи съвсем просто преминаването на проводника. Когато преминаването на
проводника може да с улови точно, се маркират само местата, където цифровата прецизна
индикация показва най-високите стойности.
Съвет 3: Радиусът на действие се повишава петкратно, когато изходната мощност на излъчвателя се
увеличи от ниво 1 на 3.
Съвет 4: За да може търсеният проводник да се ограничи по-добре, може да е целесъобразно,
паралелни проводници също така да се заземят.
CableTracer Pro
e
BG 289
