VLT® AutomationDrive FC 302
Bedienungsanleitung
Beispiel
1
2
3
4

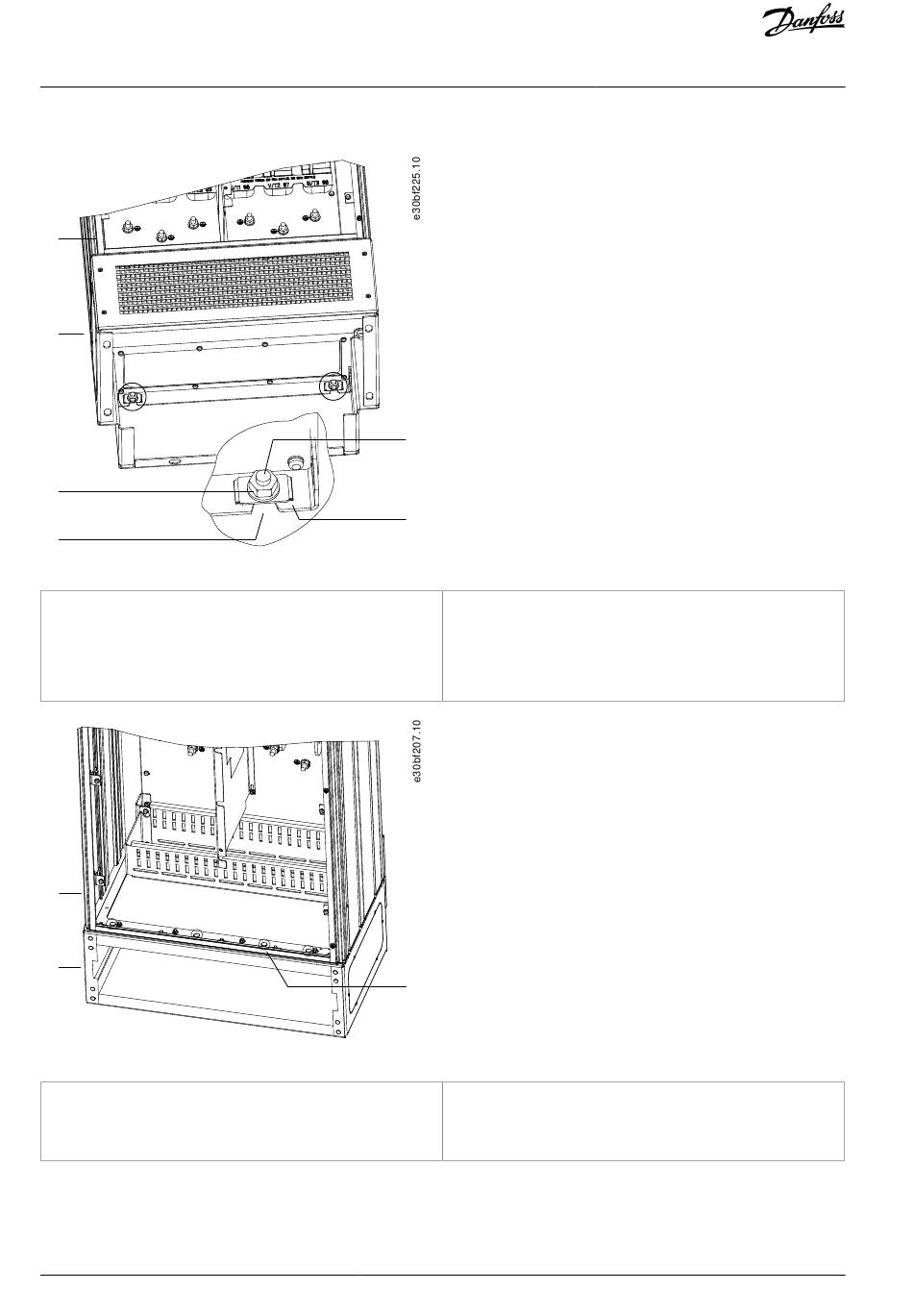

Abbildung 11: Montagepunkte für Befestigung der Gehäuserückseite am Sockel
1 Gehäuse
2 Sockel
3 M10-Sechskantmutter
1
2
Abbildung 12: Montagepunkte für Befestigung des Gehäuses am Sockel
1 Gehäuse
2 Sockel
4.9.3 Herstellen von Kabeldurchführungen für einen E1h/E2h
Die Kabeleinführungsplatte besteht aus einer Metallplatte mit Stiften entlang der Außenkante. Die Kabeleinführungsplatte stellt Ka-
beleinführungs- und Kabelabschlusspunkte bereit. Sie müssen diese zum Sicherstellen der Schutzart IP21/IP54 (Typ 1/Typ 12) instal-
lieren. Die Bodenplatte wird zwischen dem Frequenzumrichtergehäuse und dem Sockel platziert. Je nach Ausrichtung der Stifte
28 | Danfoss A/S © 2019.12
5
6
4 Langloch in Gehäuse
5 Schraube an der Sockelrückseite
6 Haltewinkel
3
3 M10x30-Schrauben (Schrauben an hinterer Ecke
nicht dargestellt)
Mechanische Installation
AQ275652476278de-000101 / 130R0709
