Installation
4.3.8 IP21-Montage des Tropfschutzblechs
(Baugröße D)
Um Schutzart IP21 einzuhalten, muss ein getrenntes
Tropfschutzblech wie unten erklärt montiert werden:
•
Entfernen Sie die beiden vorderen Schrauben.
•
Setzen Sie das Tropfschutzblech ein und drehen
Sie die Schrauben wieder ein.
•
Ziehen Sie die Schrauben mit 5,6 Nm fest.
HINWEIS
Das Tropfschutzblech ist für Filter- und Frequenzumrich-
terteil notwendig.

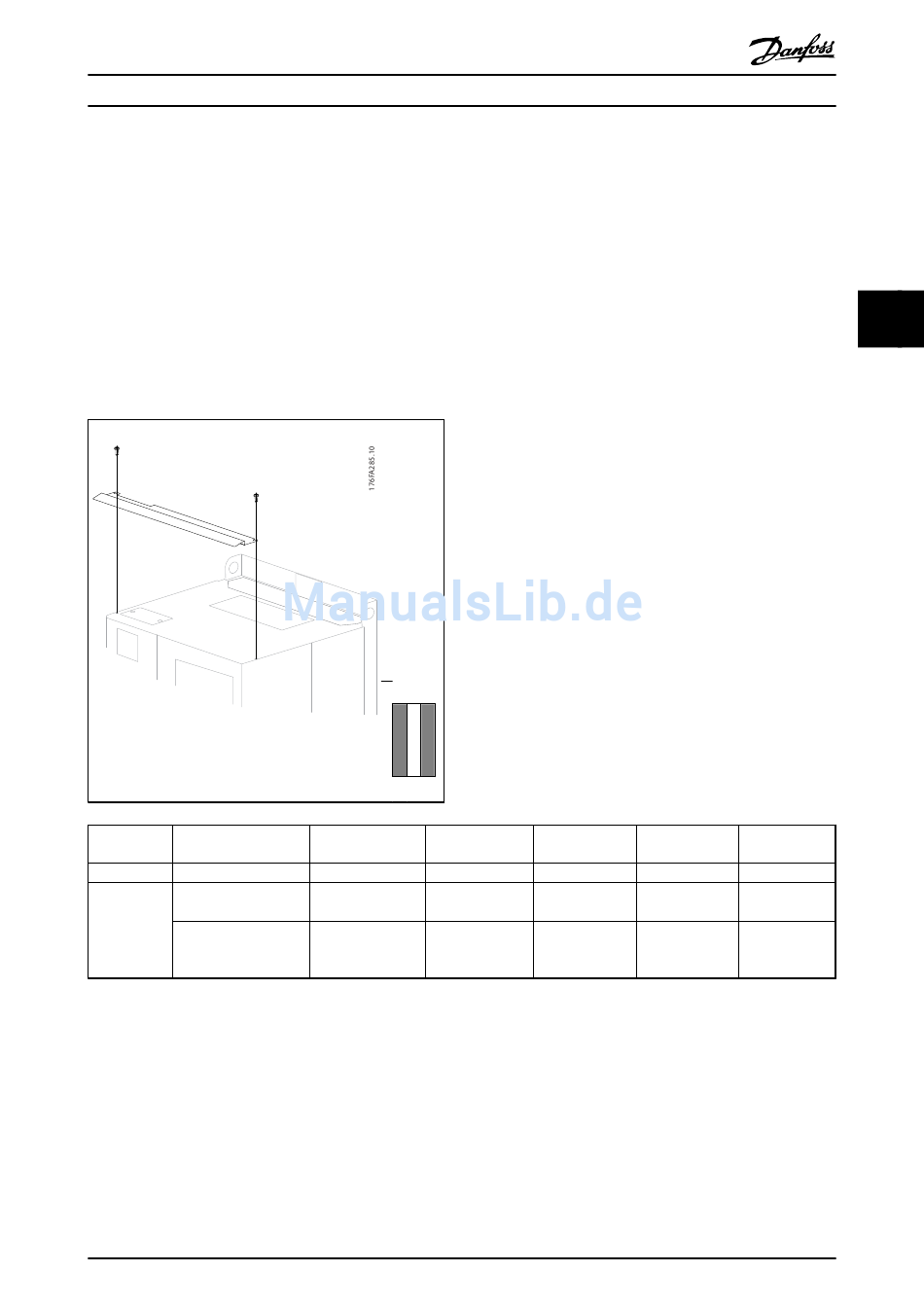

Abbildung 4.29 Montage des Tropfschutzblechs
380-480 V
380-500 V
D13
E9 FC 102/ 202: 315 kW
FC 302: 250 kW
FC 102/ 202: 355-450
kW
FC 302: 315-400 kW
HINWEIS
Weitere Informationen finden Sie in der Anleitung 175R5795.
Produkthandbuch VLT Automation Low Harmonic Drive
↓ ↓
Sicherungen Lastschalter
176F8443 176F8441
176F0253 176F0255
176F0254 176F0256
®
MG34O203 – VLT ist eine eingetragene Marke von Danfoss

4.4 Vor-Ort-Installation von Optionen

4.4.1 Installation von
Eingangsplattenoptionen
Dieser Abschnitt ist für den Vor-Ort-Einbau von Eingangs-
optionsbausätzen bestimmt, die für Frequenzumrichter in
allen Baugrößen D und E erhältlich sind.
Versuchen Sie nicht, die EMV-Filter von den Eingangs-
platten zu entfernen. Beim Entfernen von der
Eingangsplatte können die EMV-Filter beschädigt werden.
HINWEIS
Wenn EMV-Filter zur Verfügung stehen, gibt es zwei
verschiedene Arten von EMV-Filtern, die von der Eingangs-
plattenkombination abhängen, und die EMV-Filter sind
gegeneinander austauschbar. Vor Ort einbaubare Bausätze
sind in bestimmten Fällen für alle Spannungen gleich.
EMV EMV-Sicherungen EMV-Lastschalter
176F8445 176F8449
176F0257 176F0258
176F0257 176F0259
4 4
176F8447
176F0260
176F0262
