4 Mechanische Installation

4.1 Gelieferte Teile

Die gelieferten Teile können je nach Produktkonfiguration unterschiedlich sein.
Stellen Sie sicher, dass die gelieferten Teile und die Angaben auf dem Typenschild mit der Auftragsbestätigung übereinstim-
men.
Überprüfen Sie die Verpackung und den Frequenzumrichter per Sichtprüfung auf Beschädigungen, die eine unsachgemäße
Handhabung beim Versand verursacht hat. Machen Sie Beanstandungen direkt beim Spediteur geltend. Bewahren Sie beschä-
digte Teile zur Klärung auf.
AutomationDrive
VLT
R
www.danfoss.com
1
T/C: FC-302N710T7E21H2XGC7XKSXXXXA0BXCXXXXD0
2
P/N: 131N2885
3
710 kW / 750 HP, High Overload
IN: 3x525-690V 50/60Hz 743/711 A (CE)
4
IN: 3x525-600V 50/60Hz 743/711 A (UL)
5
OUT: MOTOR 3x0-Vin 0-500Hz 763/730 A
800 kW / 950 HP, Normal Overload
IN: 3x525-690V 50/60Hz
IN: 3x525-690V 50/60Hz
OUT: MOTOR 3x0-Vin 0-500Hz
IP21 / TYPE 1
Tamb. 45# C/113#F at Full Output Current
Tamb. 55# C/131#F at Full Output Current Derating
SCCR 100 kA at UL Voltage range 525-600 V
ASSEMBLED IN USA
Listed 36U0 E70524 IND. CONT. EQ.
UL Voltage range 525-600 V
CAUTION - ATTENTION:
See manual for special condition / prefuses
Voir manuel de conditions speciales / fusibles
6
WARNING - AVERTISSEMENT:
Stored charge, wait 40 min.
Charge residuelle, attendez 40 min.
`

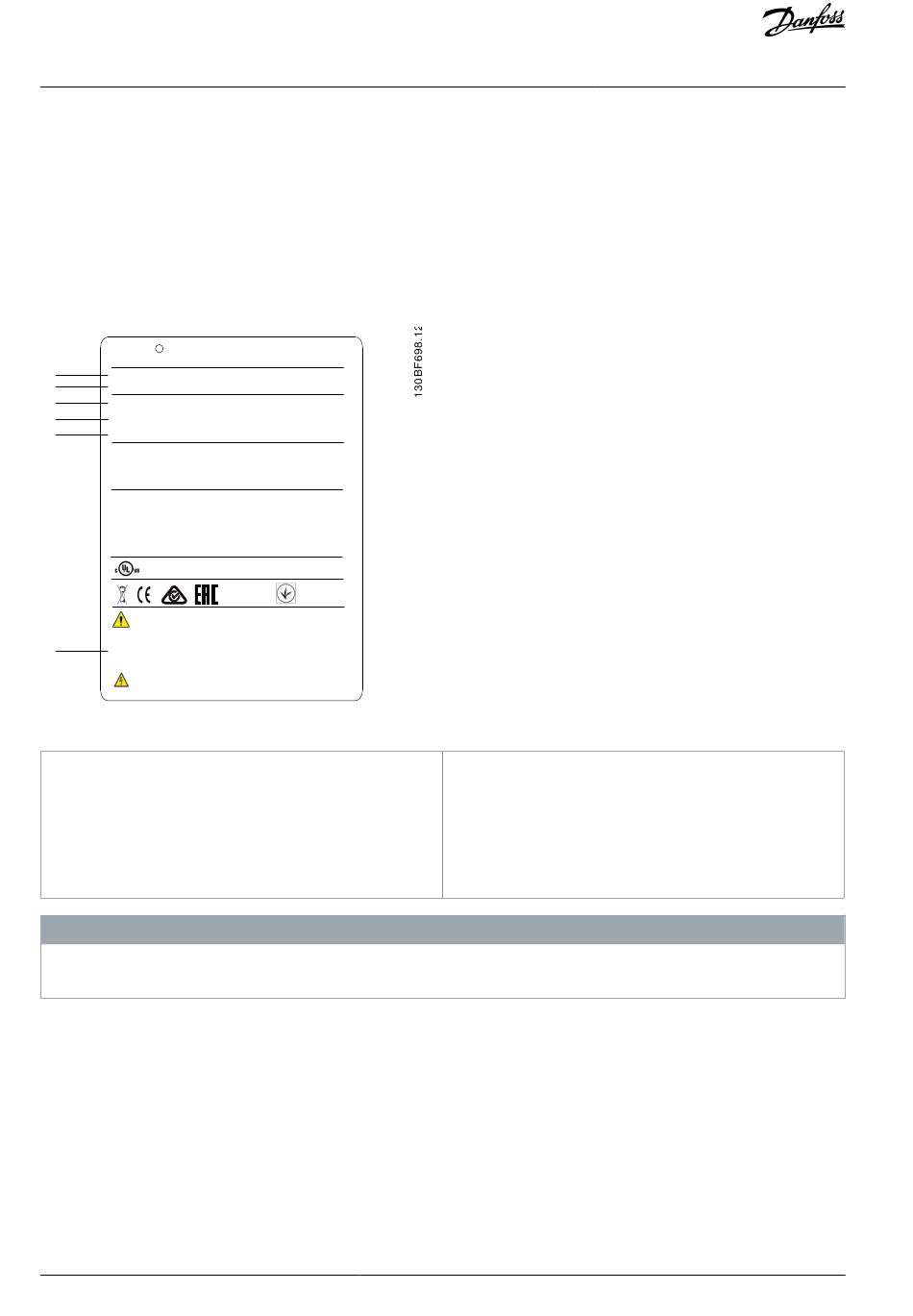

Abbildung 8: Produkttypenschild für Bauform E2h (Beispiel)
1
Typencode
2
Teilenummer und Seriennummer
3
Nennleistung
GARANTIE
Das Entfernen des Typenschilds vom Frequenzumrichter kann einen Verlust des Garantieanspruchs zur Folge haben.
4.2 Benötigte Werkzeuge
Annahme/Abladen
I-Träger und Haken, die für das Heben des Frequenzumrichtergewichts zugelassen sind. Siehe den Abschnitt „Nennleistungen,
Gewichte und Abmessungen".
Kran oder sonstige Hubvorrichtung für die Positionierung des Geräts.
Installation
Bohrer mit 10- oder 12-mm-Bits.
Bandmaß.
Kreuz- und Schlitzschraubendreher in verschiedenen Größen.
Schraubenschlüssel mit entsprechenden Steckschlüsseln (7–17 mm).
22 | Danfoss A/S © 2019.12
SN: 123456H123
866/828 A (CE)
866/828 A (UL)
889/850 A
Danfoss A/S
6430 Nordborg
Denmark
`
H I N W E I S
4
Eingangsspannung, Frequenz und Strom (bei niedri-
gen/hohen Spannungen)
5
Ausgangsspannung, Frequenz und Strom (bei nie-
drigen/hohen Spannungen)
6
Entladezeit
AQ275652476278de-000101 / 130R0709
