Beispiel 1
Jog-Drehzahl bei Start und Stopp mit einem Zähler. Das gilt
z. B., wenn für die Anwendung für eine bestimmte Anzahl
von Umdrehungen eine niedrige Motordrehzahl erforderlich
ist. In diesem Fall soll der Motor vor dem Start 4
Umdrehungen bei Jog-Drehzahl laufen und anschließend
bis zum Stopp 2 Umdrehungen bei Jog-Drehzahl laufen.
Drehzahl
n
N
[351] 0,10 x n
N
Jogdrehzahl
beim Start
Startbefehl
DigIn 1
Geschlossen
Öffnen
Externes
Signal
DigIn 2

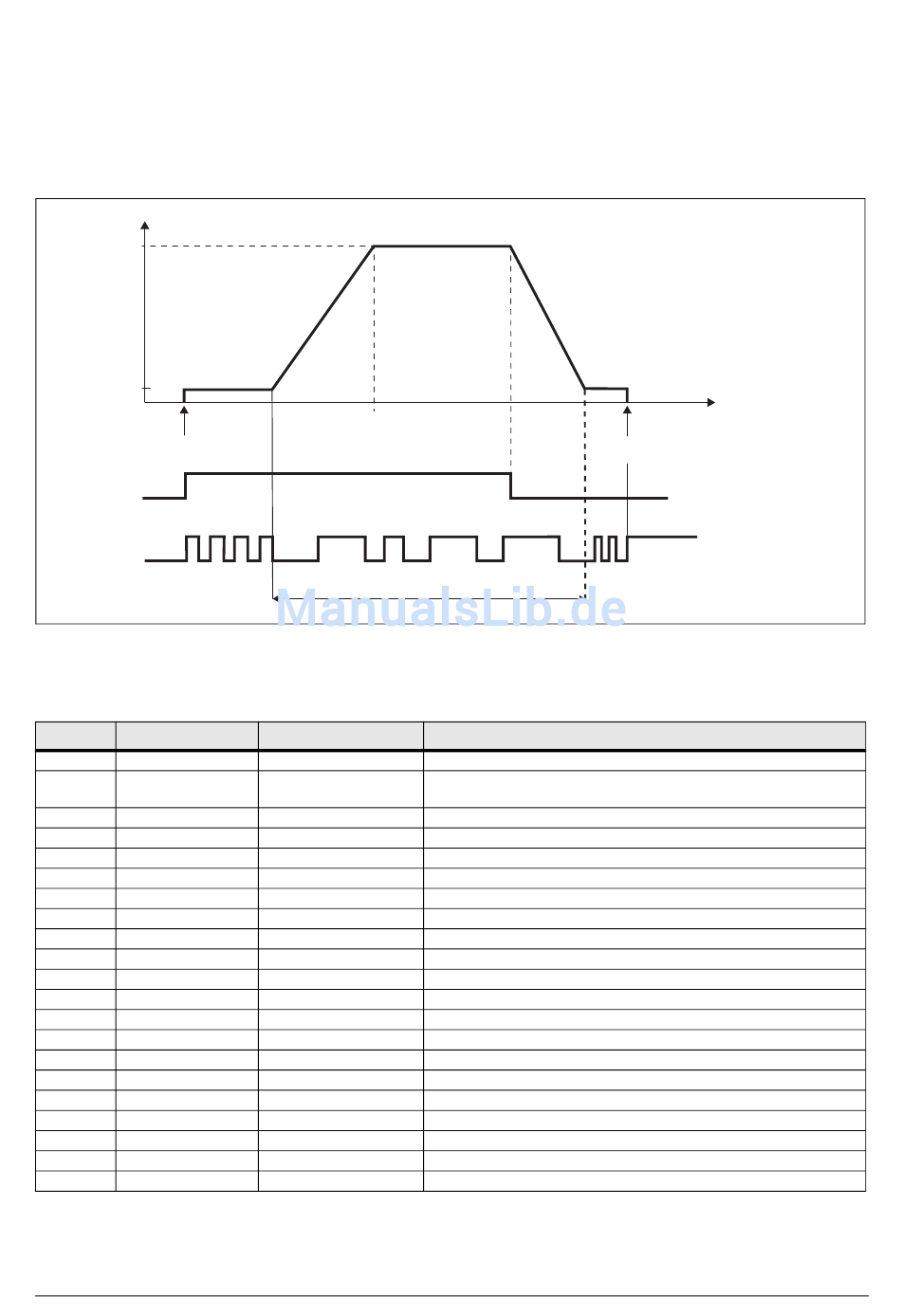

Fig. 47 Jog-Drehzahl wird durch ein externes Pulssignal geregelt.
Tabelle 24 Parametereinstellung für Jog-Drehzahl bei Start/Stopp
mit Zähler
Menü

Funktion

21A Niveau/Flanke
341 Stoppmethode
351 JodDzlFWD
521 DigIn 1
522 DigIn 2
561 VIO 1 Dest
562 VIO 1 Source
563 VIO 2 Dest
564 VIO 2 Source
565 VIO 3 Dest
566 VIO 3 Source
6411 F1 Modus
6412 F1 Setzen
6413 F1 Reset
6151 CD1
6511 C1 Trig
6512 C1 Reset
6513 C1 Trip Val
6521 C2 trig
6522 C2 Reset
6523 C2 Trip Val
70 Hauptfunktionen
Start time Full speed
Betrieb
Zeitpunkt, zu dem das Signal ignoriert wird
Einstellung
Level
Spannungsreg, Linear
Herunterfahren der Rampe bis zum Stopp
Drehm oder Quadr Drehm
10% Werkseinstellung
Off DigIn1 ist der START/STOPP-Befehl über Virtuelle E/A1 (VIO 1)
Off DigIn2 ist Pulseingang über die Eingänge Zähler 1 und 2 (C1, C2 trig)
Jog FWD Jog-Drehzahl vor Betrieb
DigIn 1 Run-Signal/ Start Jog-Drehzahl
Run FWD Betrieb nach Jog-Drehzahl
CTR 1 Ausgang von Zähler 1 beginnt den normalen Start
Jog FWD Jog-Drehzahl nach Anlaufen
F1 Der Ausgang von Flip Flop 1 startet die niedrige Drehzahl beim Stopp
Setzen
Dec Ausgelöst durch Herunterfahren der Rampe bis zum Stopp
CTR2 Der Ausgang von Zähler 2 setzt Flop Flop 1 zurück und stoppt den Motor.
DigIn 1 Startsignal
DigIn 2 Pulseingang
!D1 Stoppbefehl setzt Zähler 1 zurück
4 Anzahl von Impulsen mit Jog-Drehzahl vor dem Anlaufen
DigIn 2 Pulseingang
Dec Zähler 2 ist bis zum Ende der Verzögerung blockiert.
2 Anzahl von Impulsen mit Jog-Drehzahl nach dem Anlaufen
Jog
Stoppzeit
Drehzahl
beim Stopp
Gestoppt
Anmerkung
