Beispiel 3: Gängige Start-Stopp-Signale (2-
Kabel-Verbindung)
• Das Schließen des Kontakts zwischen Klemme 18 (24
VDC) und Klemme 11(DigIn1) löst den Start aus.
Das Öffnen des Kontakts zwischen Klemme 18 (24
VDC) und Klemme 11(DigIn1) löst den Stopp aus.
HINWEIS: Diese Alternative funktioniert nicht mit den
werkseitigen Parametereinstellungen.
Ändern Sie die Parameter gemäß untenstehender
Tabelle ab.
Menü

Beschreibung

21A Level/Edge
Digitaleingang 2 (Klemme
522
12)
HINWEIS: Bei dieser Alternative wird der Softstarter
nach einer Netzunterbrechung neu gestartet, wenn der
Kontakt noch geschlossen ist.

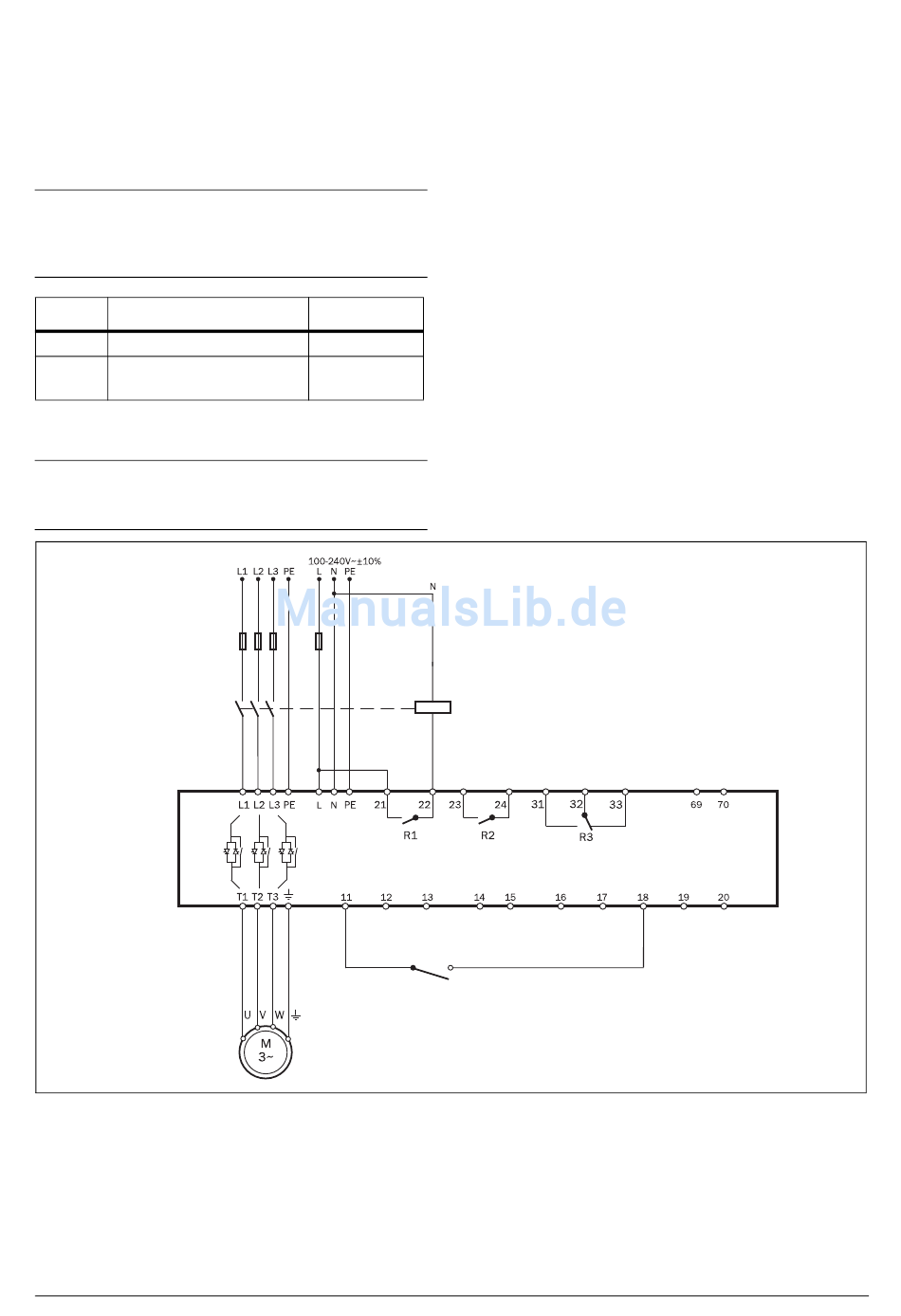

Fig. 22 Gängige Start- Stopp-Signale ( 2-Kabel-Verbindung)
– Verkabelungsbeispiel, Niveausteuerung.
CG Drives & Automation 01-5980-02r2
Einstellung
Level
Off
Relais 1 Relais 2
Off
Run FWD
DigIn 1 DigIn 2 +10 V AnIn
Relais 3
GND DigIn 3 DigIn 4 +24 V
PTC
AnOut +24 V
Anschlüsse 27
