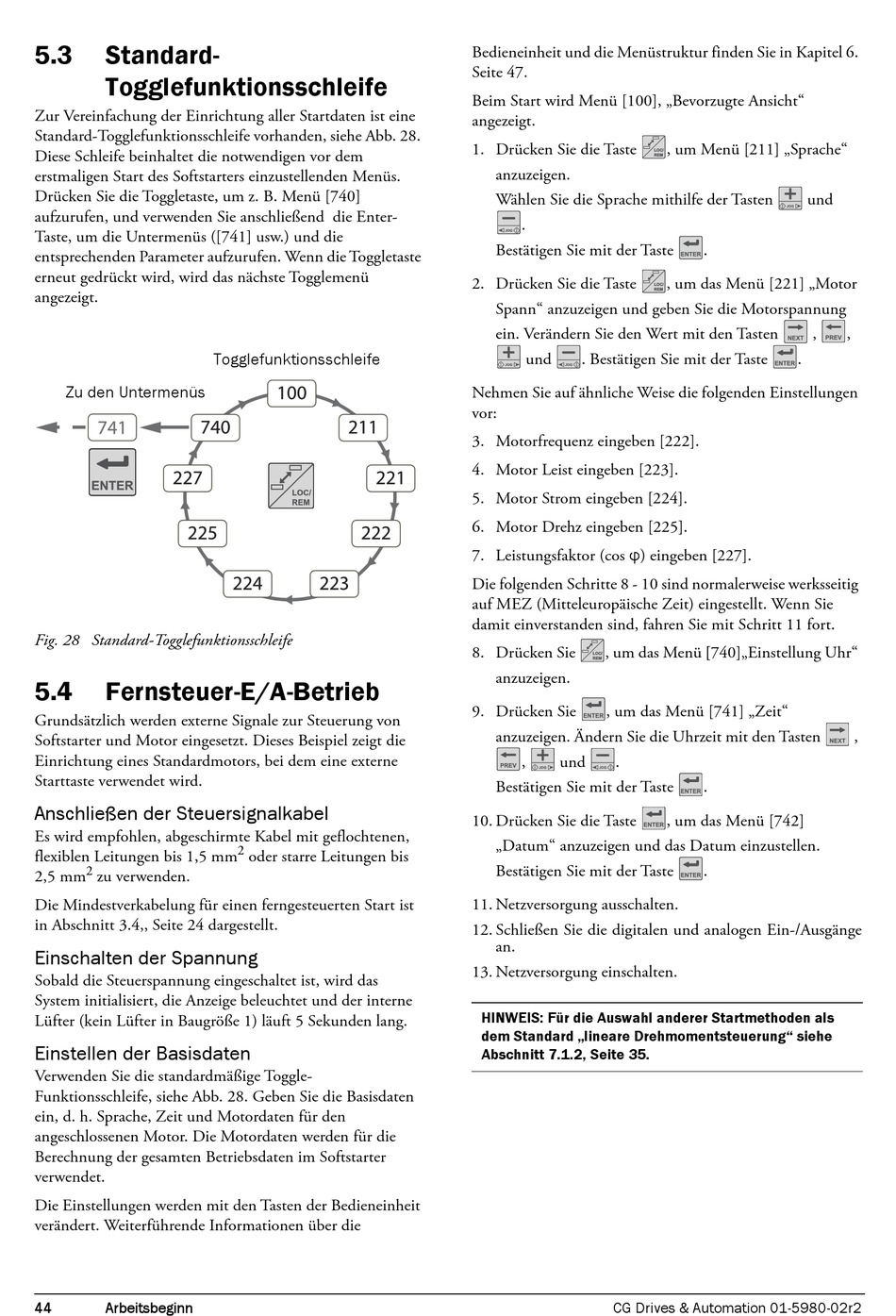

5.3 Standard-
Togglefunktionsschleife
Zur Vereinfachung der Einrichtung aller Startdaten ist eine
Standard-Togglefunktionsschleife vorhanden, siehe Abb. 28.
Diese Schleife beinhaltet die notwendigen vor dem
erstmaligen Start des Softstarters einzustellenden Menüs.
Drücken Sie die Toggletaste, um z. B. Menü [740]
aufzurufen, und verwenden Sie anschließend die Enter-
Taste, um die Untermenüs ([741] usw.) und die
entsprechenden Parameter aufzurufen. Wenn die Toggletaste
erneut gedrückt wird, wird das nächste Togglemenü
angezeigt.
Zu den Untermenüs
Fig. 28 Standard-Togglefunktionsschleife
5.4

Fernsteuer-E/A-Betrieb

Grundsätzlich werden externe Signale zur Steuerung von
Softstarter und Motor eingesetzt. Dieses Beispiel zeigt die
Einrichtung eines Standardmotors, bei dem eine externe
Starttaste verwendet wird.
Anschließen der Steuersignalkabel
Es wird empfohlen, abgeschirmte Kabel mit geflochtenen,
flexiblen Leitungen bis 1,5 mm
2
2,5 mm zu verwenden.
Die Mindestverkabelung für einen ferngesteuerten Start ist
in Abschnitt 3.4,, Seite 24 dargestellt.

Einschalten der Spannung

Sobald die Steuerspannung eingeschaltet ist, wird das
System initialisiert, die Anzeige beleuchtet und der interne
Lüfter (kein Lüfter in Baugröße 1) läuft 5 Sekunden lang.

Einstellen der Basisdaten

Verwenden Sie die standardmäßige Toggle-
Funktionsschleife, siehe Abb. 28. Geben Sie die Basisdaten
ein, d. h. Sprache, Zeit und Motordaten für den
angeschlossenen Motor. Die Motordaten werden für die
Berechnung der gesamten Betriebsdaten im Softstarter
verwendet.
Die Einstellungen werden mit den Tasten der Bedieneinheit
verändert. Weiterführende Informationen über die
44 Arbeitsbeginn
Togglefunktionsschleife
2
oder starre Leitungen bis
Bedieneinheit und die Menüstruktur finden Sie in Kapitel 6.
Seite 47.
Beim Start wird Menü [100], „Bevorzugte Ansicht"
angezeigt.
1. Drücken Sie die Taste
anzuzeigen.
Wählen Sie die Sprache mithilfe der Tasten
.
Bestätigen Sie mit der Taste
2. Drücken Sie die Taste
Spann" anzuzeigen und geben Sie die Motorspannung
ein. Verändern Sie den Wert mit den Tasten
und . Bestätigen Sie mit der Taste
Nehmen Sie auf ähnliche Weise die folgenden Einstellungen
vor:
3. Motorfrequenz eingeben [222].
4. Motor Leist eingeben [223].
5. Motor Strom eingeben [224].
6. Motor Drehz eingeben [225].
φ
7. Leistungsfaktor (cos
) eingeben [227].
Die folgenden Schritte 8 - 10 sind normalerweise werksseitig
auf MEZ (Mitteleuropäische Zeit) eingestellt. Wenn Sie
damit einverstanden sind, fahren Sie mit Schritt 11 fort.
, um das Menü [740]„Einstellung Uhr"
8. Drücken Sie
NQE1
TGO
anzuzeigen.
9. Drücken Sie , um das Menü [741] „Zeit"
anzuzeigen. Ändern Sie die Uhrzeit mit den Tasten
, und .
Bestätigen Sie mit der Taste
10. Drücken Sie die Taste
„Datum" anzuzeigen und das Datum einzustellen.
Bestätigen Sie mit der Taste
11. Netzversorgung ausschalten.
12. Schließen Sie die digitalen und analogen Ein-/Ausgänge
an.
13. Netzversorgung einschalten.
HINWEIS: Für die Auswahl anderer Startmethoden als
dem Standard „lineare Drehmomentsteuerung" siehe
Abschnitt 7.1.2, Seite 35.
CG Drives & Automation 01-5980-02r2
, um Menü [211] „Sprache"
NQE1
TGO
und
.
, um das Menü [221] „Motor
NQE1
TGO
,
.
.
, um das Menü [742]
.
,
,
