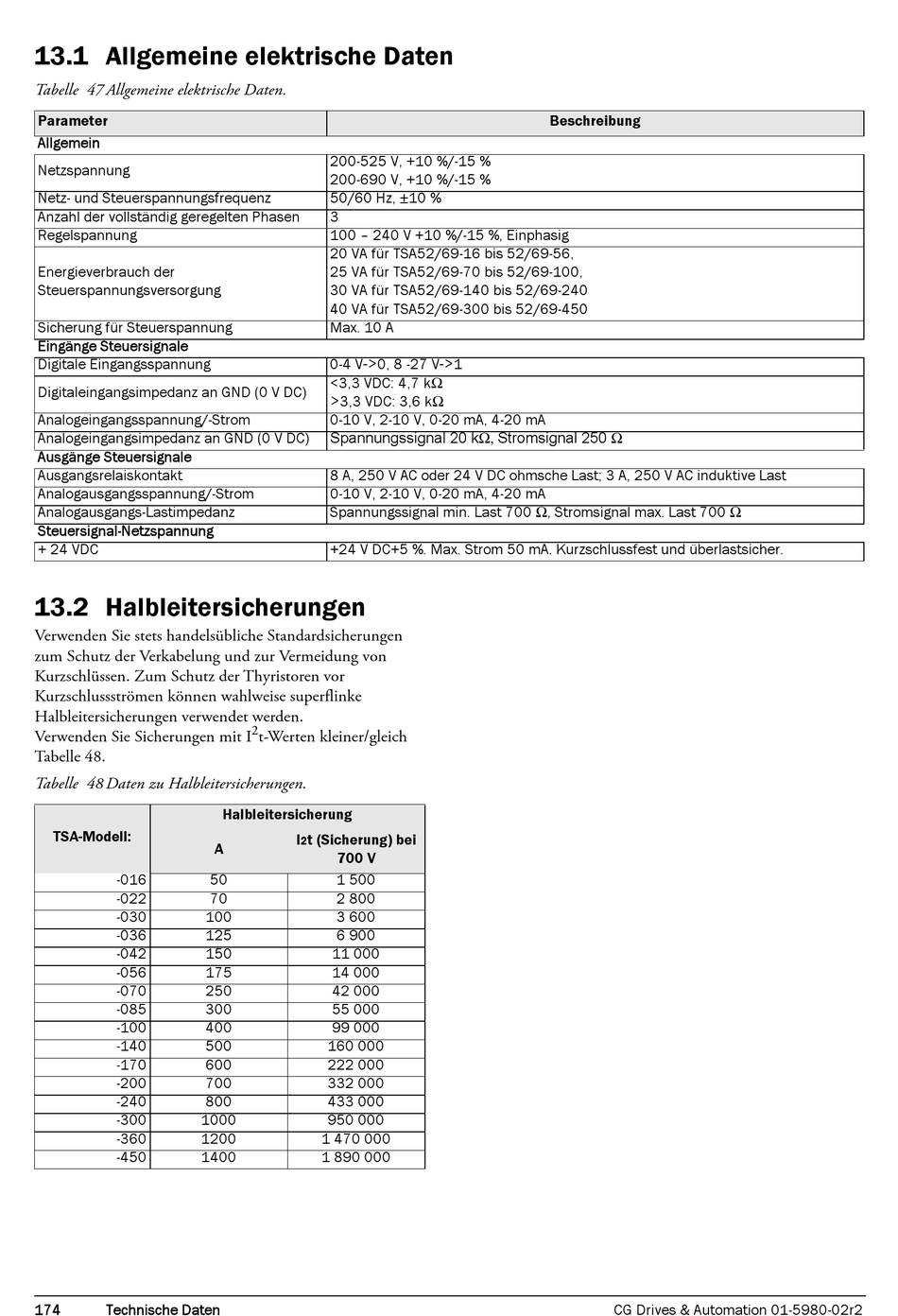

13.1 Allgemeine elektrische Daten

Tabelle 47 Allgemeine elektrische Daten.
Parameter
Allgemein
Netzspannung
Netz- und Steuerspannungsfrequenz
Anzahl der vollständig geregelten Phasen
Regelspannung
Energieverbrauch der
Steuerspannungsversorgung
Sicherung für Steuerspannung
Eingänge Steuersignale
Digitale Eingangsspannung
Digitaleingangsimpedanz an GND (0 V DC)
Analogeingangsspannung/-Strom
Analogeingangsimpedanz an GND (0 V DC)
Ausgänge Steuersignale
Ausgangsrelaiskontakt
Analogausgangsspannung/-Strom
Analogausgangs-Lastimpedanz
Steuersignal-Netzspannung
+ 24 VDC

13.2 Halbleitersicherungen

Verwenden Sie stets handelsübliche Standardsicherungen
zum Schutz der Verkabelung und zur Vermeidung von
Kurzschlüssen. Zum Schutz der Thyristoren vor
Kurzschlussströmen können wahlweise superflinke
Halbleitersicherungen verwendet werden.
Verwenden Sie Sicherungen mit I
Tabelle 48.
Tabelle 48 Daten zu Halbleitersicherungen.
TSA-Modell:
-016
-022
-030
-036
-042
-056
-070
-085
-100
-140
-170
-200
-240
-300 1000
-360 1200
-450 1400
174 Technische Daten
200-525 V, +10 %/-15 %
200-690 V, +10 %/-15 %
50/60 Hz, ±10 %
3
100 – 240 V +10 %/-15 %, Einphasig
20 VA für TSA52/69-16 bis 52/69-56,
25 VA für TSA52/69-70 bis 52/69-100,
30 VA für TSA52/69-140 bis 52/69-240
40 VA für TSA52/69-300 bis 52/69-450
Max. 10 A
->
0-4 V
<3,3 VDC: 4,7 kΩ
>
3,3 VDC: 3,6 kΩ
0-10 V, 2-10 V, 0-20 mA, 4-20 mA
Spannungssignal 20 kΩ, Stromsignal 250 Ω
8 A, 250 V AC oder 24 V DC ohmsche Last; 3 A, 250 V AC induktive Last
0-10 V, 2-10 V, 0-20 mA, 4-20 mA
Spannungssignal min. Last 700 Ω, Stromsignal max. Last 700 ΩΩ
+24 V DC+5 %. Max. Strom 50 mA. Kurzschlussfest und überlastsicher.
2
t-Werten kleiner/gleich
Halbleitersicherung
I t (Sicherung) bei
2
A
700 V
50 1 500
70 2 800
100 3 600
125 6 900
150 11 000
175 14 000
250 42 000
300 55 000
400 99 000
500 160 000
600 222 000
700 332 000
800 433 000
950 000
1 470 000
1 890 000
->
0, 8 -27 V 1
Beschreibung
CG Drives & Automation 01-5980-02r2
