Beispiel 2: Gängige Start-Stopp-Signale (2-
Kabel-Verbindung)
• Das Schließen des Kontakts zwischen Klemme 18 (24
VDC) und Klemme 11(DigIn1) und Klemme 12
(DigIn2) löst den Start aus.
Das Öffnen des Kontakts zwischen Klemme 18 (24
VDC) und Klemme 11 (DigIn1) und Klemme 12
(DigIn2) löst den Stopp aus.
HINWEIS: Diese Alternative funktioniert mit den
werkseitigen Standardparametereinstellungen.
HINWEIS: Bei dieser Alternative wird der Softstarter
nach einer Netzunterbrechung neu gestartet, wenn der
Kontakt noch geschlossen ist.

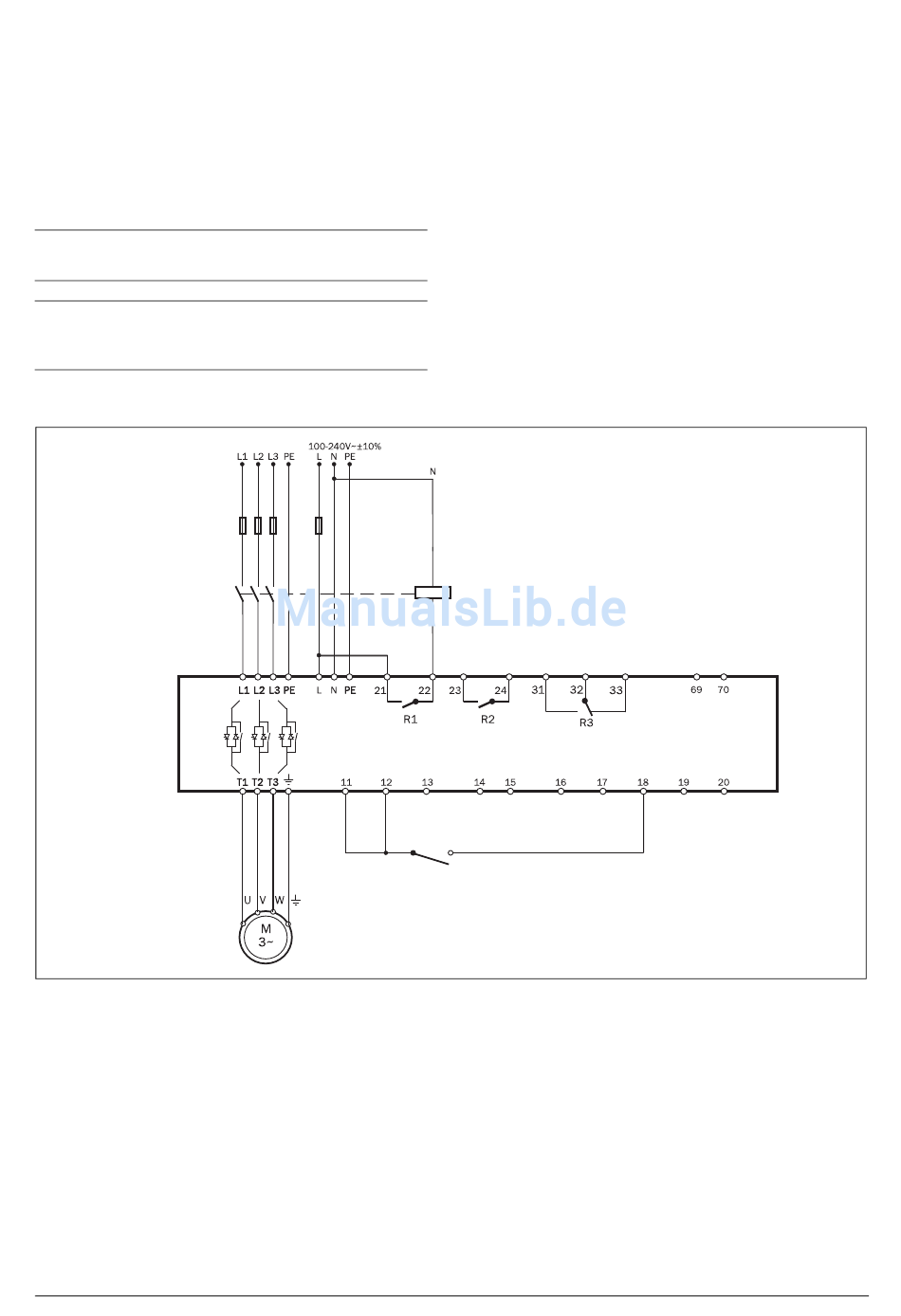

Fig. 21 Allgemeine Start-Stopp-Signale (2-Kabel-Verbindung)
– Verkabelungsbeispiel.
26 Anschlüsse
Relais 1 Relais 2
Stop
Run FWD
DigIn 1 DigIn 2 +10 V AnIn
Relais 3
GND DigIn 3 DigIn 4 +24 V
CG Drives & Automation 01-5980-02r2
PTC
AnOut +24 V
