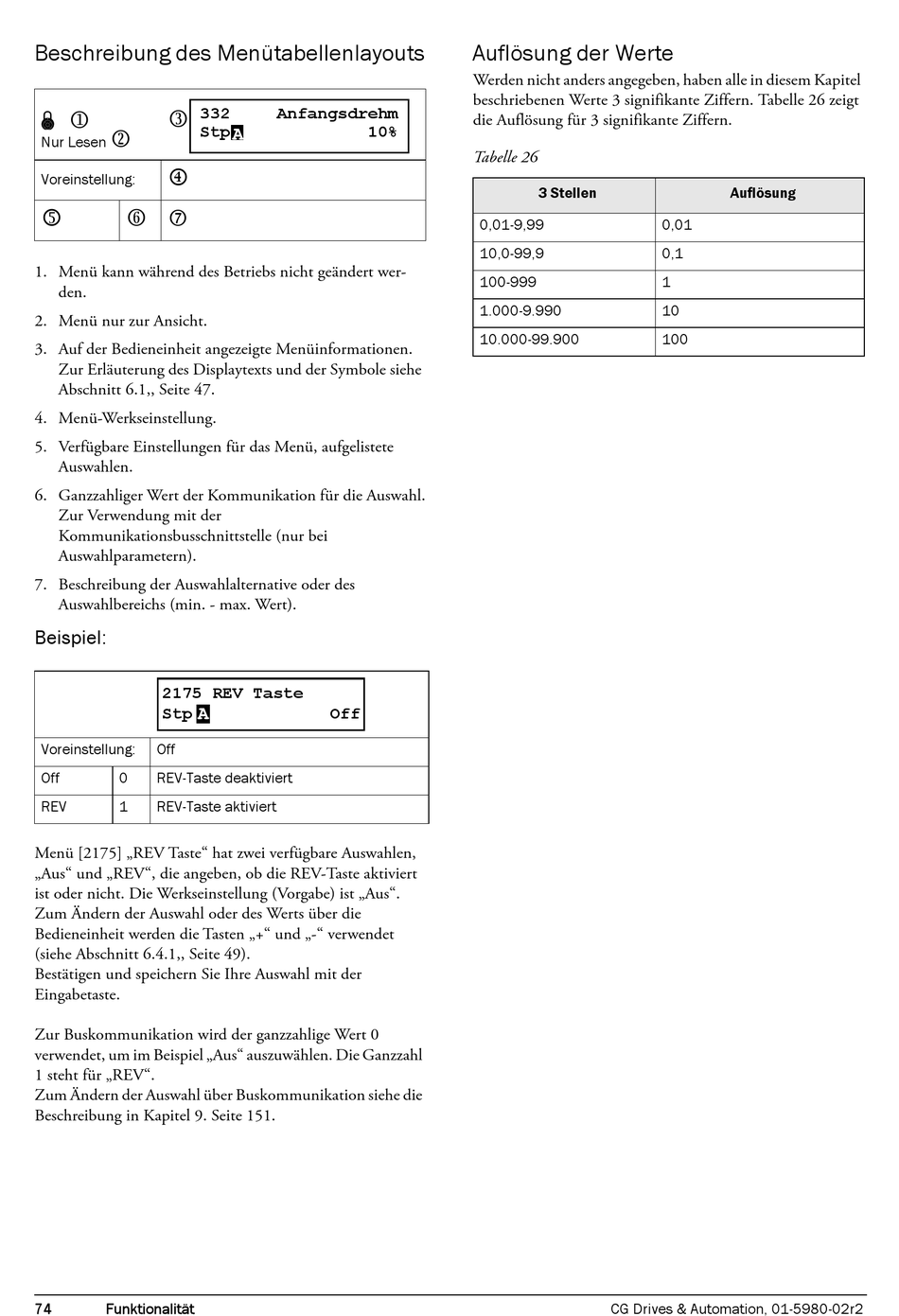

Beschreibung des Menütabellenlayouts

332


Stp

Nur Lesen

Voreinstellung:
  
1. Menü kann während des Betriebs nicht geändert wer-
den.
2. Menü nur zur Ansicht.
3. Auf der Bedieneinheit angezeigte Menüinformationen.
Zur Erläuterung des Displaytexts und der Symbole siehe
Abschnitt 6.1,, Seite 47.
4. Menü-Werkseinstellung.
5. Verfügbare Einstellungen für das Menü, aufgelistete
Auswahlen.
6. Ganzzahliger Wert der Kommunikation für die Auswahl.
Zur Verwendung mit der
Kommunikationsbusschnittstelle (nur bei
Auswahlparametern).
7. Beschreibung der Auswahlalternative oder des
Auswahlbereichs (min. - max. Wert).
Beispiel:
2175 REV Taste
Stp
Voreinstellung: Off
Off 0 REV-Taste deaktiviert
REV 1 REV-Taste aktiviert
Menü [2175] „REV Taste" hat zwei verfügbare Auswahlen,
„Aus" und „REV", die angeben, ob die REV-Taste aktiviert
ist oder nicht. Die Werkseinstellung (Vorgabe) ist „Aus".
Zum Ändern der Auswahl oder des Werts über die
Bedieneinheit werden die Tasten „+" und „-" verwendet
(siehe Abschnitt 6.4.1,, Seite 49).
Bestätigen und speichern Sie Ihre Auswahl mit der
Eingabetaste.
Zur Buskommunikation wird der ganzzahlige Wert 0
verwendet, um im Beispiel „Aus" auszuwählen. Die Ganzzahl
1 steht für „REV".
Zum Ändern der Auswahl über Buskommunikation siehe die
Beschreibung in Kapitel 9. Seite 151.
74 Funktionalität
Anfangsdrehm
10%
Off
Auflösung der Werte
Werden nicht anders angegeben, haben alle in diesem Kapitel
beschriebenen Werte 3 signifikante Ziffern. Tabelle 26 zeigt
die Auflösung für 3 signifikante Ziffern.
Tabelle 26
3 Stellen
0,01-9,99
10,0-99,9
100-999
1.000-9.990
10.000-99.900
CG Drives & Automation, 01-5980-02r2
Auflösung
0,01
0,1
1
10
100
