3. Anschlüsse
Die Beschreibung der Installation in diesem Kapitel
entspricht den EMV-Normen und der Maschinenrichtlinie.
Falls der Softstarter vor dem Anschluss zwischengelagert
werden muss, sind die Umweltbedingungen gemäß den
Hinweisen in den Technischen Daten, Abschnitt 13.3,, Seite
175, zu beachten. Wurde der Softstarter vor der Installation
in einem kalten Raum gelagert, kann sich durch
Kondensation Feuchtigkeit am Gerät bilden. Warten Sie, bis
ein Temperaturausgleich stattgefunden hat und jede
sichtbare Feuchtigkeit verdunstet ist, bevor Sie den
Softstarter an Netzspannung anschließen.
Kabel
Netz- und Motorkabel sind entsprechend lokaler
Vorschriften an den Nennausgangsstrom des Motors
anzupassen. Es können entweder Kupfer- oder
Aluminiumkabel verwendet werden.
Es ist nicht notwendig, in Verbindung mit dem Emotron
TSA Softstarter abgeschirmte Motorkabel zu verwenden.
Dies liegt an den sehr geringen Strahlungsemissionen.
Ebenso ist es nicht erforderlich, abgeschirmte Netzkabel für
den Emotron TSA Softstarter zu verwenden.
Für Steuersignalkabel ist die Verwendung abgeschirmter
Kabel zur Erfüllung der geltenden EMV-Bestimmungen
(Abschnitt 1.5,, Seite 6) nicht erforderlich, wird jedoch im
Allgemeinen zur Vermeidung von Störungen empfohlen.
HINWEIS: Die Emotron TSA-Steuerplatine ist mit einer
Grundplatte mit Anschlussmöglichkeit für abgeschirmte
Kabel ausgestattet (siehe Fig. 17 auf Seite 21).
HINWEIS: Verwenden Sie für eine UL-Genehmigung
ausschließlich 75 °C-Kupferdraht.
CG Drives & Automation 01-5980-02r2
3.1 Anschluss von
Netzspannung und Motor

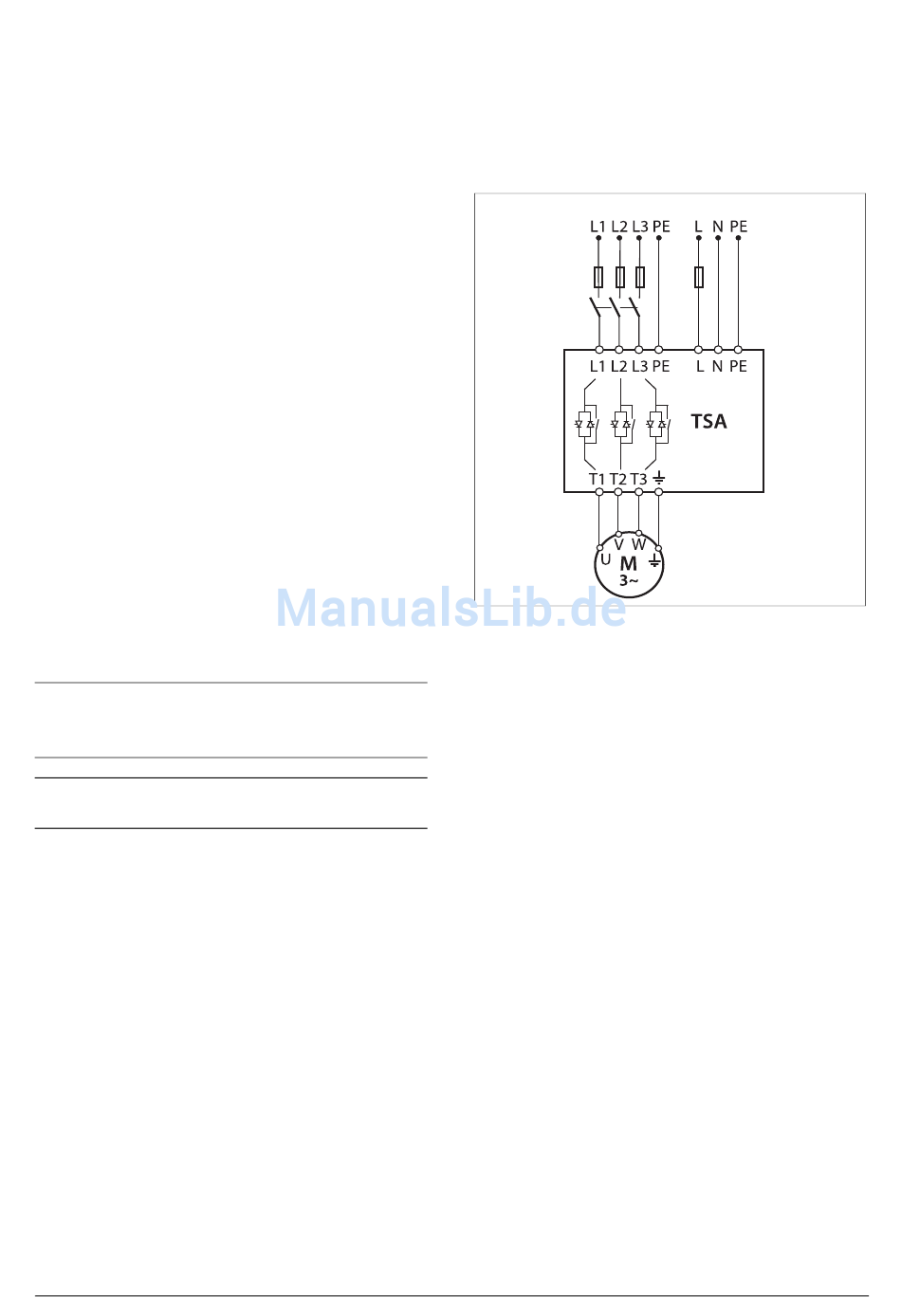

Fig. 11 Netz-, Motor- und Steuerspannungsanschluss
100 - 240 VAC
Anschlüsse 15
