Emotron TSA Betriebsanleitung Seite 20

Emotron TSA Baugröße 1 - 2
L1
T1

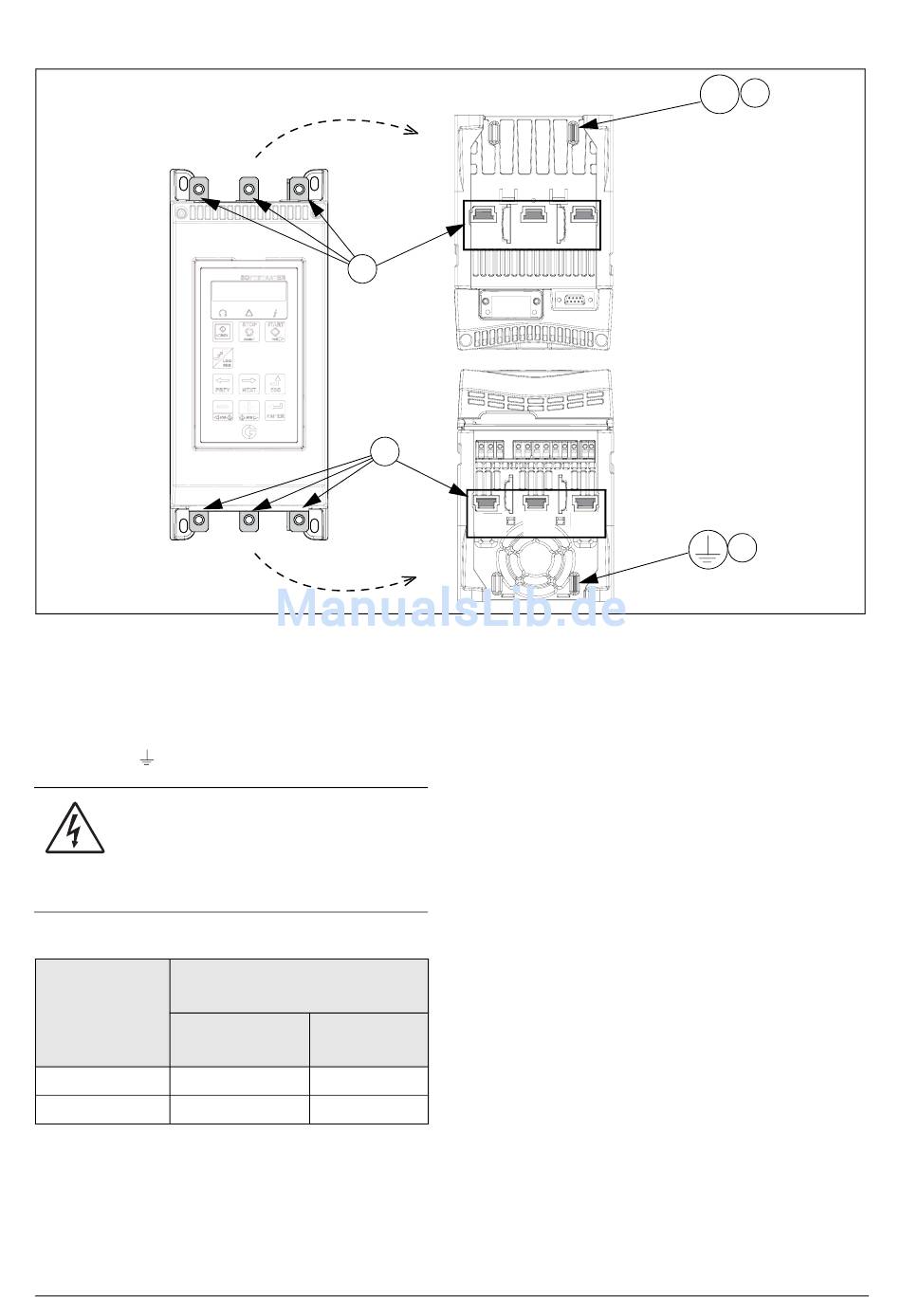

Fig. 12 Netz- und Motoranschlüsse für Emotron TSA Größen 1-2.
1. 3-phasiger Netzanschluss, L1, L2, L3
2. Anschluss Schutzerde (PE) für Netzspannung
3. Motoranschluss T1, T2, T3
4. Motorerde, Anschluss
ACHTUNG!
Ein Ableitstrom von den Thyristoren kann
auftreten, wenn eine 3-phasige
Netzspannung angeschlossen wird. Die volle
Spannung kann gemessen werden, wenn kein
Motor angeschlossen ist.
Tabelle 7 Anzugsmoment für Schrauben [Nm].
Anzugsmoment für Schrauben
TSA
Baugröße
Motor- oder
1
2
16 Anschlüsse
L3
L2
1
3
T2
T3
[Nm]
Schutzerdungs-
Netzkabel kabel
8 5
8 5
L2
L3
L1
T3
T2
T1
CG Drives & Automation 01-5980-02r2
2
PE
4
