Emotron TSA Betriebsanleitung Seite 22

Emotron TSA Baugröße 4

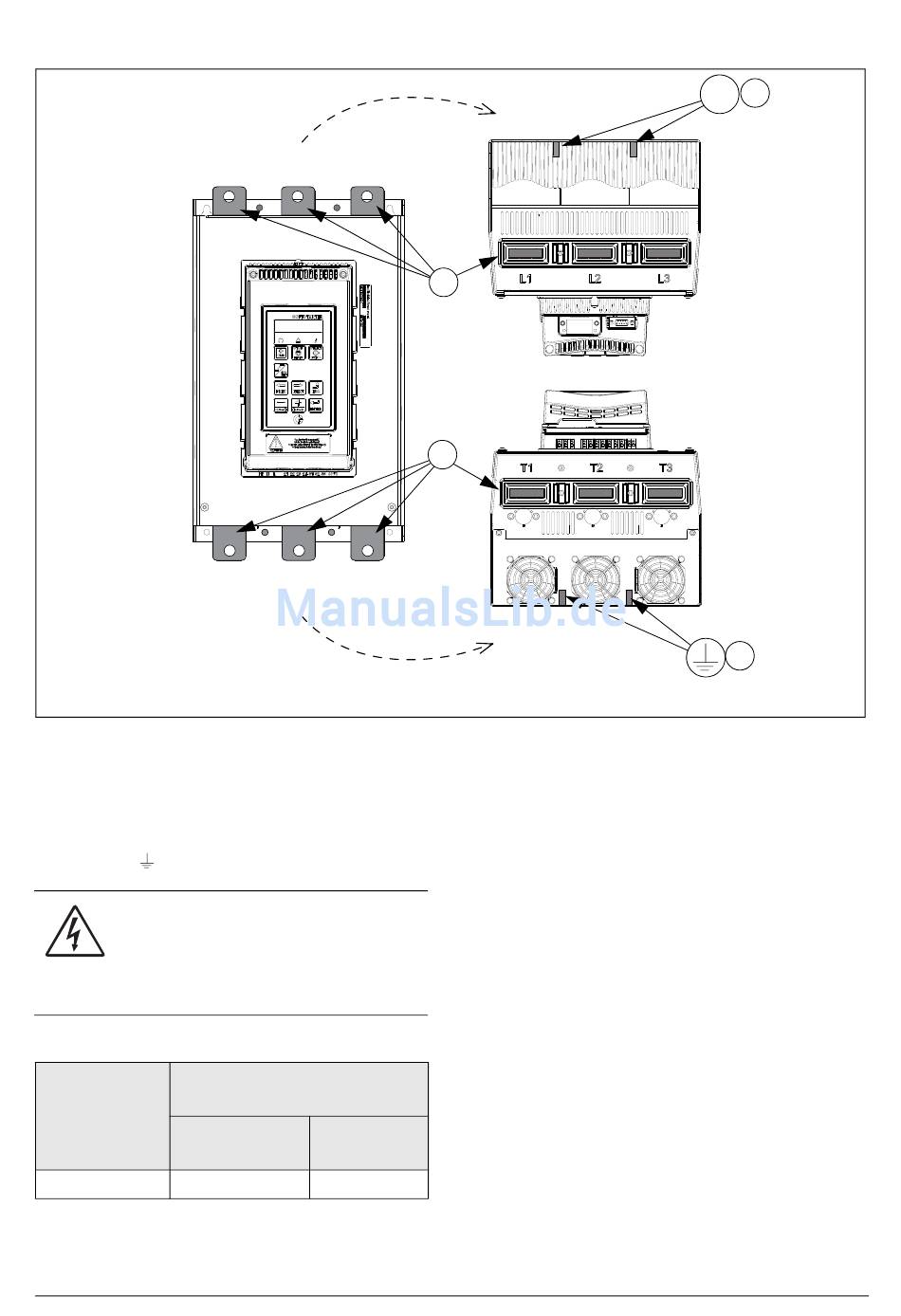

Fig. 14 Netz- und Motoranschlüsse für Emotron TSA Größe 4.
1. 3-phasiger Netzanschluss, L1, L2, L3
2. Anschluss Schutzerde (PE) für Netzspannung
3. Motoranschluss T1, T2, T3
4. Motorerde, Anschluss
ACHTUNG!
Ein Ableitstrom von den Thyristoren kann
auftreten, wenn eine 3-phasige
Netzspannung angeschlossen wird. Die volle
Spannung kann gemessen werden, wenn kein
Motor angeschlossen ist.
Tabelle 9 Anzugsmoment für Schrauben [Nm].
Anzugsmoment für Schrauben
TSA
Baugröße
Motor- oder
4
18 Anschlüsse
L2
L1 L3
T2
T3
T1
[Nm]
Schutzerdungs-
Netzkabel kabel
50 12
1
3
2
PE
4
CG Drives & Automation 01-5980-02r2
