Beispiel 4: Erweiterte Verkabelung

Abb. 23 zeigt ein Verkabelungsbeispiel mit den folgenden
Funktionen:
Emotron TSA wird gestartet, wenn der Druck unter 4 Bar
liegt und gestoppt, wenn der Druck 6 Bar erreicht.
• Analoger Start/Stopp per Prozesswert, siehe
Beschreibung auf Seite 115.
• Analogausgang, siehe Abschnitt 8.5.3,, Seite 119
• Motor-PTC-Eingang, siehe Beschreibung des
thermischen Motorschutzes in Abschnitt 8.2.4, Seite 83.

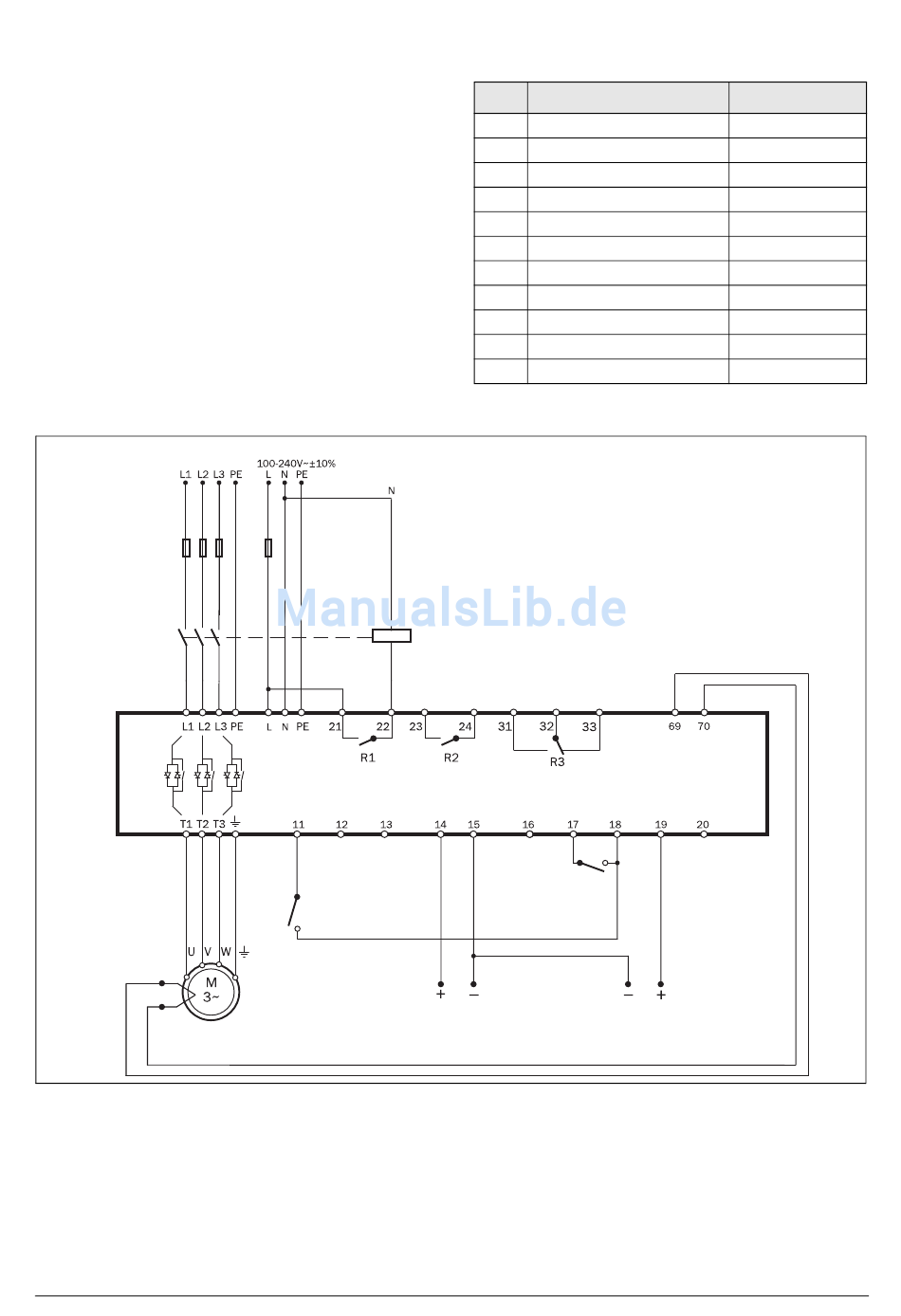

Fig. 23 Beispiel für eine erweiterte Verkabelung, unter Verwendung von digitalen und analogen Ein- und Ausgängen.
28 Anschlüsse
Relais 1 Relais 2
DigIn 1 DigIn 2 +10 V AnIn
Run FWD
Druck 0 -10 bar
4 – 20 mA
Menü Beschreibung
21A Niveau/Flanke
2331 PTC AA
321 Proz Quelle
322 Proz Einheit
325 Prozess Max
522 Digitaleingang 2 (Klemme 12)
6111 CA1 Value
6112 CA1 OGrenze
6113 CA1 UGrenze
561 VIU 1 Ziel
562 VIU 1 Quelle
Relais 3
GND DigIn 3 DigIn 4 +24 V
Reset, Zurücksetzen
Strom 0 - I
4 – 20 mA
