6.5 Toggletaste und „Taste/
Klemme"-Taste
Diese Taste hat zwei Funktionen:
Umschalten zwischen ausgewählten Menüs
und Wechseln zwischen Fernsteuerung und
Vor-Ort-Betrieb.
Wenn die Taste für „Toggle" programmiert
ist (Standardeinstellung in Menü [2171]), verfügt sie
ausschließlich über die Toggle-Funktion.
Wenn die Taste in Menü [2171] für „Taste/Klemme"
programmiert ist, kann sie nur für den Wechsel zwischen
Vor-Ort-Bedienung und Fernsteuerung des Softstarters
verwendet werden.
Wenn die Taste in Menü [2171] für die Funktion
„Kombiniert" programmiert wird, kann sie wie folgt für
beide Funktionen verwendet werden:
• Drücken Sie die Taste und lassen sie wieder los, um die
Umschaltfunktion zu nutzen.
• Halten Sie die Toggletaste länger als 5 s gedrückt, um
zwischen Vor-Ort- und Fernsteuerung zu wechseln, siehe
Abschnitt „Loc/Rem-Funktion" auf Seite 51.
Beim Bearbeiten der Parameterwerte kann die Toggletaste
zum Ändern des Vorzeichens verwendet werden.

6.5.1 Togglefunktion

Mit der Togglefunktion kann sehr einfach zwischen
ausgewählten Menüs in einer Schleife geschaltet werden. Die
Togglefunktionsschleife kann
aus maximal zehn Menüs bestehen. Als Voreinstellung
beinhaltet die Toggleschleife die für den Arbeitsbeginn
erforderlichen Menüs. Mit der Togglefunktionsschleife kann
ein Schnell-Menü für die wichtigsten Parameter einer
bestimmten Anwendung erstellt werden.
HINWEIS: Die Toggletaste darf nicht länger als fünf
Sekunden gedrückt gehalten werden, ohne dass die
Taste „+", „-" oder Esc gedrückt wird, da sonst die
Taste/Klemme-Funktion dieser Taste eingeschaltet
wird. Siehe Menü [2171].
Ein Menü zur Togglefunktionsschleife
hinzufügen
1. Das Menü aufrufen, das hinzugefügt werden soll.
2. Toggletaste drücken und halten und gleichzeitig die
Taste „+" drücken.
3. Prüfen, ob rechts neben der Menünummer (Bereich B)
ein „ " angezeigt wird.
Ein Menü aus der Togglefunktionsschleife
entfernen
1. Das Menü mit der Toggle-Taste aufrufen, das entfernt
werden soll.
2. Toggletaste drücken und halten und gleichzeitig die
Taste „-" drücken.
50 Steuerung über die Bedieneinheit
3. Prüfen, ob das „ "-Symbol rechts neben der
Menünummer verschwunden ist.
Alle Menüs aus der Togglefunktionsschleife
entfernen
1. Toggletaste drücken und halten und gleichzeitig die Esc-
Taste drücken.
2. Die Meldung „Schleife löschen?" wird angezeigt.
3. Bestätigen Sie sie mit ENTER, um die Menüs aus der
Schleife zu löschen.
Standard-Togglefunktionsschleife

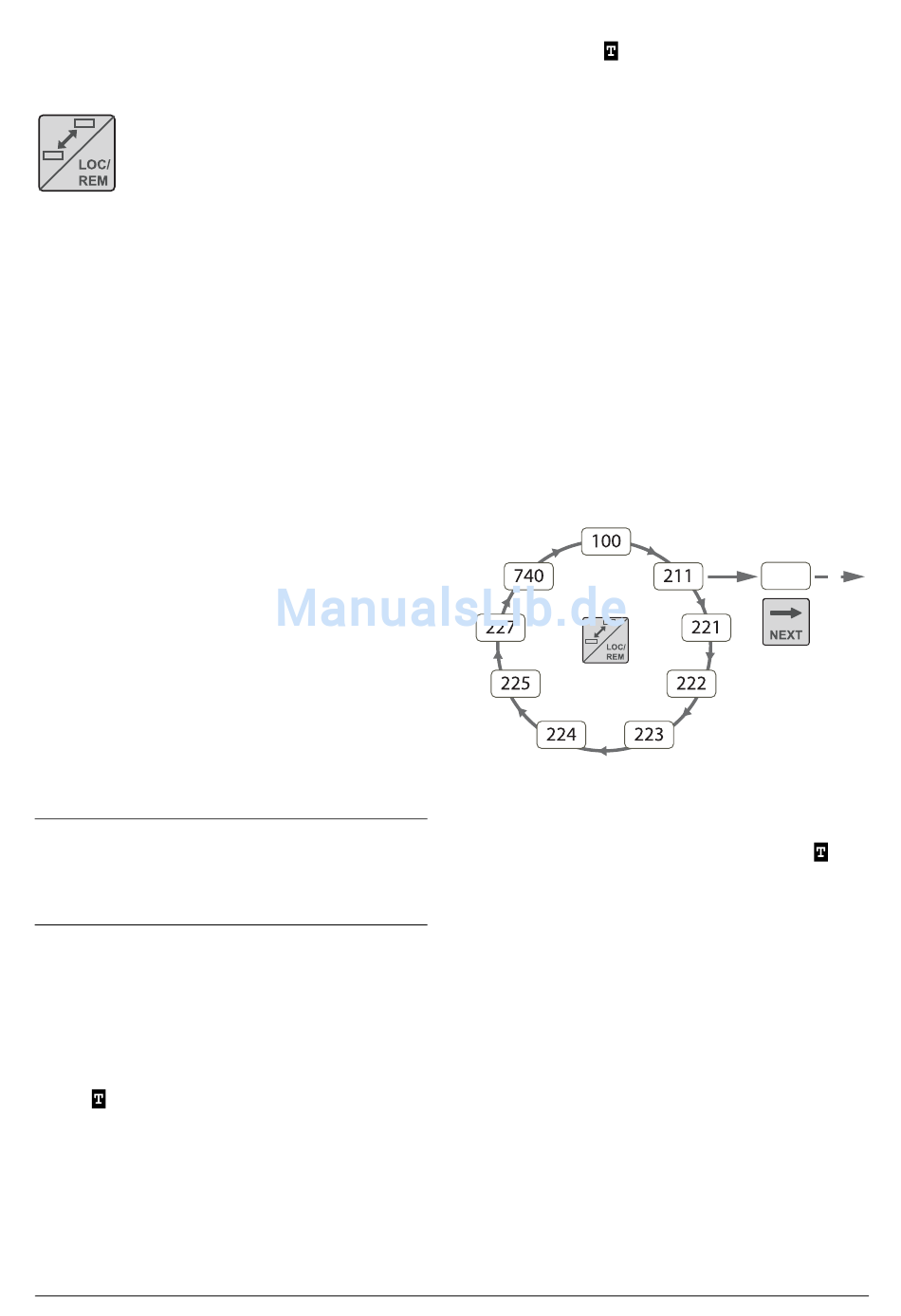

Abb. 32 zeigt die standardmäßige Togglefunktionsschleife
an. Diese Schleife beinhaltet die notwendigen vor dem
erstmaligen Start des Softstarters einzustellenden Menüs.
Die Toggletaste drücken, um beispielsweise Menü [211]
aufzurufen, und anschließend die NEXT-Taste drücken, um
die Parameter in den Untermenüs ([212] usw.) einzugeben.
Wenn die Toggletaste erneut gedrückt wird, wird das
nächste Togglemenü angezeigt.
Togglefunktionsschleife
Fig. 32 Standard-Togglefunktionsschleife
Anzeige der Menüs in der Toggleschleife
Die Menüs in der Toggleschleife werden mit einem
gekennzeichnet und im Bereich B des Displays angezeigt.
CG Drives & Automation, 01-5980-02r2
Zu den Untermenü
212
