Analogkomparator 1,
Obergrenze [6112]
Stellt das Niveau „high" des Analogkomparators mit einem
Bereich gemäß dem ausgewählten Wert im Menü [6111] ein.
6112
Stp
Voreinstellung: 30.0
1=1 W, 0,1 A, 0,1 V, 1 %, 0,1 °C, 1 kWh, 1h
Bereich:
oder 0,001 in [322]
Beispiel
Dieses Beispiel beschreibt für Hysterese- und Fenstertyp-
Komparatoren die normale Verwendung der konstanten
Ober- und Untergrenzen. Die Funktion wird zur
Temperaturregelung verwendet. Befolgen Sie die schrittweise
Beschreibung in Tabelle 31 und Tabelle 32.
Menü Funktion
325 Prozess Max
6111 CA1 Value
6112 CA1 OGrenze
6113 CA1 UGrenze
6114 CA1 Type

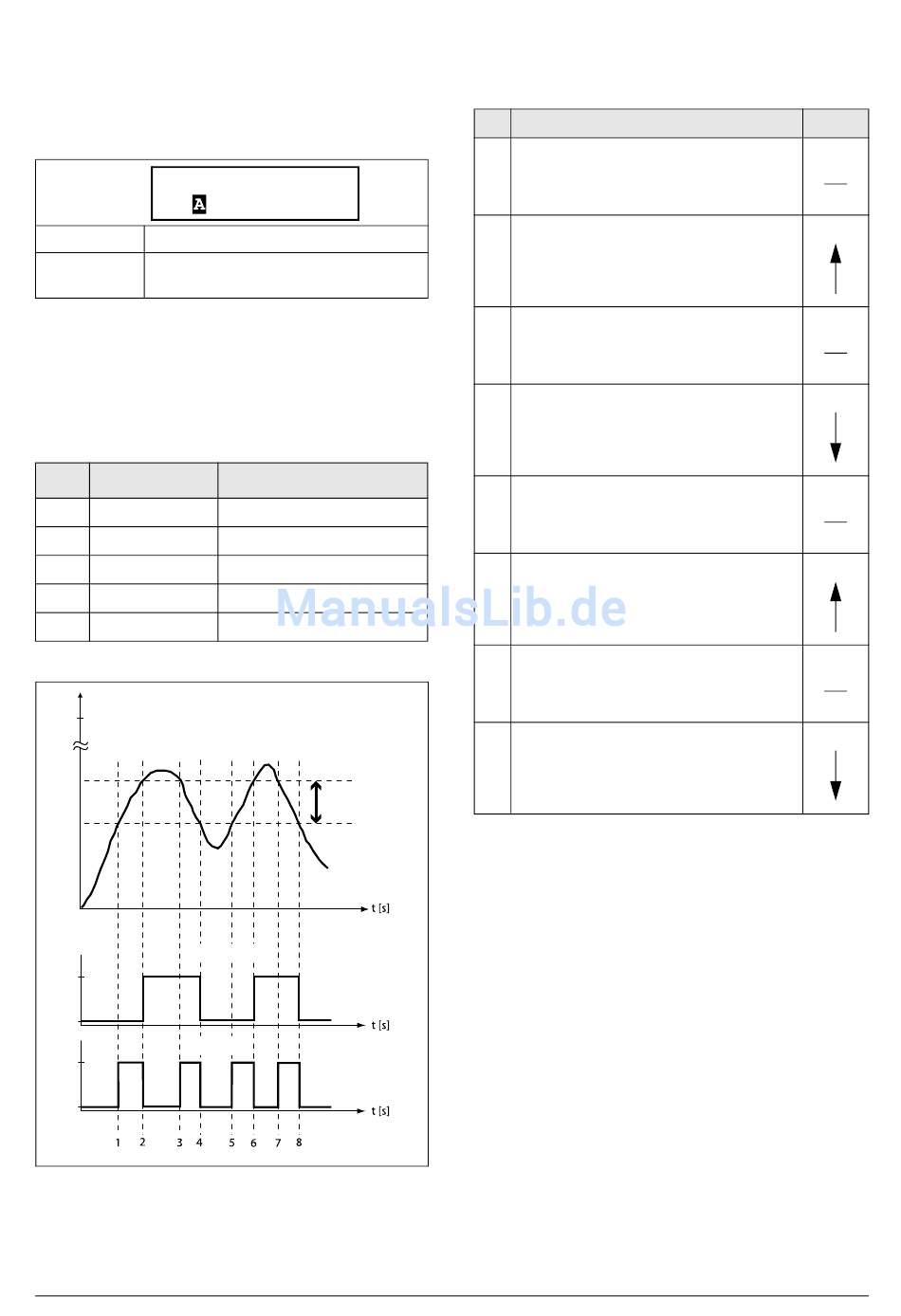

Fig. 67
Max
Temp.
50 °C
40 °C
CA1 Ausgang
Hysteresis
HI
LO
Fenster
HI
LO
128 Funktionalität
CA1 OGrenze
30.0
Einstellung
Temperatur: 100 °C
PT100_1 (°C)
50 °C
40 °C
Fenster
CA1 OGrenze
Hysterese/
Fensterband
CA1 UGrenze
Tabelle 31 Anmerkungen zur Abb. 67 Hystereseauswahl.
No. Beschreibung
Das Sollwertsignal passiert mit positiver
Flanke die untere Grenze von unten, der
1
Ausgang von Komparator CA1 ändert sich
nicht, der Ausgang bleibt LO.
Das Sollwertsignal passiert mit positiver
2 Flanke die obere Grenze von unten, der
Ausgang von Komparator CA1 geht HI.
Das Sollwertsignal passiert mit negativer
Flanke die obere Grenze von oben, der
3
Ausgang von Komparator CA1 ändert sich
nicht, der Ausgang bleibt HI.
Das Sollwertsignal passiert mit negativer
Flanke die untere Grenze von oben, der
4
Komparator CA1 wird zurückgesetzt, der
Ausgang geht LO.
Das Sollwertsignal passiert mit positiver
Flanke die untere Grenze von unten, der
5
Ausgang von Komparator CA1 ändert sich
nicht, der Ausgang bleibt LO.
Das Sollwertsignal passiert mit positiver
6 Flanke die obere Grenze von unten, der
Ausgang von Komparator CA1 geht HI.
Das Sollwertsignal passiert mit negativer
Flanke die obere Grenze von oben, der
7
Ausgang von Komparator CA1 ändert sich
nicht, der Ausgang bleibt HI.
Das Sollwertsignal passiert mit negativer
Flanke die untere Grenze von oben, der
8
Komparator CA1 wird zurückgesetzt, der
Ausgang geht LO.
