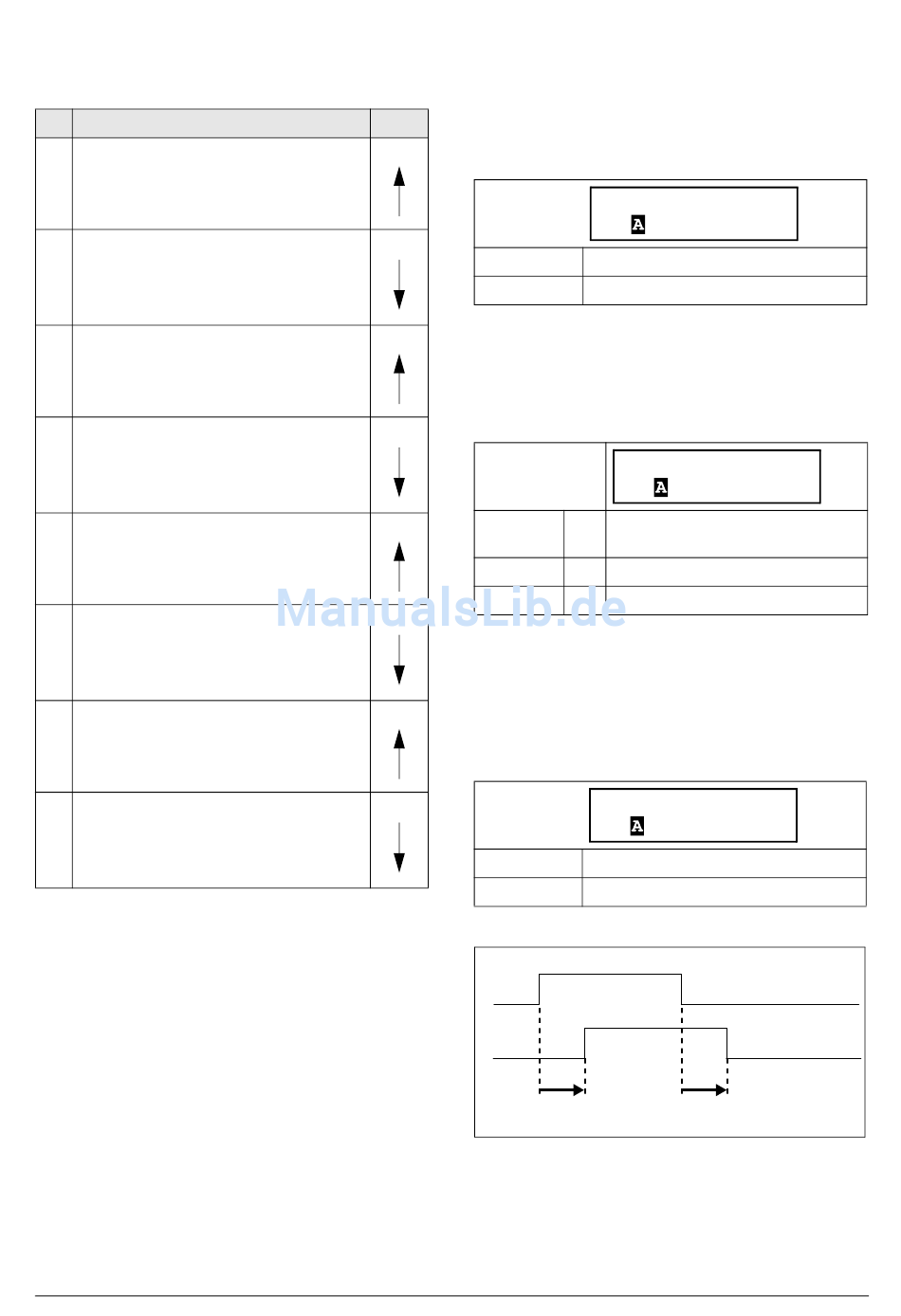

Analogkomparator 1 Setze Verzögerung - Emotron TSA Betriebsanleitung

Tabelle 32 Anmerkungen zu Abb. 67 zur Fensterauswahl.
No. Beschreibung
Dieses Referenzsignal erreicht den Level LO-
Wert von unten (Signal innerhalb des
1
Fensterbands), der Komparatorausgang CA1
wird mit hohem Wert eingestellt.
Das Referenzsignal erreicht den Level LO-
Wert von oben (Signal außerhalb des
2 Fensterbands), der Komparatorausgang CA1
wird zurückgesetzt, der Ausgang wird mit
niedrigem Wert eingestellt.
Das Referenzsignal erreicht den Level HI-Wert
von oben (Signal innerhalb des
3
Fensterbands), der Komparatorausgang CA1
wird mit hohem Wert eingestellt.
Das Referenzsignal erreicht den Level LO-
Wert von oben (Signal außerhalb des
4 Fensterbands), der Komparatorausgang CA1
wird zurückgesetzt, der Ausgang wird mit
niedrigem Wert eingestellt.
Dieses Referenzsignal erreicht den Level LO-
Wert von unten (Signal innerhalb des
5
Fensterbands), der Komparatorausgang CA1
wird mit hohem Wert eingestellt.
Das Referenzsignal erreicht den Level HI-Wert
von unten (Signal außerhalb des
6 Fensterbands), der Komparatorausgang CA1
wird zurückgesetzt, der Ausgang wird mit
niedrigem Wert eingestellt.
Das Referenzsignal erreicht den Level HI-Wert
von oben (Signal innerhalb des
7
Fensterbands), der Komparatorausgang CA1
wird mit hohem Wert eingestellt.
Das Referenzsignal erreicht den Level LO-
Wert von oben (Signal außerhalb des
8 Fensterbands), der Komparatorausgang CA1
wird zurückgesetzt, der Ausgang wird mit
niedrigem Wert eingestellt.
CG Drives & Automation, 01-5980-02r2
Analogkomparator 1,
Untergrenze [6113]
Stellt das Niveau „low" des Analogkomparators mit Einheit
Fenster
und Bereich gemäß dem ausgewählten Wert im Menü [6111]
ein.
Voreinstellung: 20.0
Bereich:
Analogkomparator 1 Typ [6114]
Wählt den Typ des Analogkomparators aus, d. h. Hysterese
oder
Fenster. Siehe Abb. 64 und Abb. 65, Seite 126.
Voreinstellun
g:
Hysteresis
Fenster
Analogkomparator 1 Setze Verzögerung
[6116]
Das Ausgangssignal für den Analogkomparator 1 wird mit
dem in diesem Menü eingestellten Wert verzögert. Siehe
Abb. 68.
Voreinstellung: 0:00:00.0 (Stunden:Minuten:Sekunden)
Bereich:
Setze Verzögerung Reset Verzögerung
Fig. 68 Verzögerung des Ausgangssignals einstellen/zurückset-
zen.
6113 CA1 UGrenze
Stp
Siehe [6112].
6114 CA1 Type
Stp Hysteresis
Hysteresis
0 Komparator vom Typ Hysterese
1 Komparator vom Typ Fenster
6116 CA1 Setz Vz
Stp 0:00:00.0
0:00:00.0–9:59:59.9
Funktionalität
20.0
129
