Analogeingang Mit Digin Aktivieren [513A] - Emotron TSA Betriebsanleitung

Prozesswert

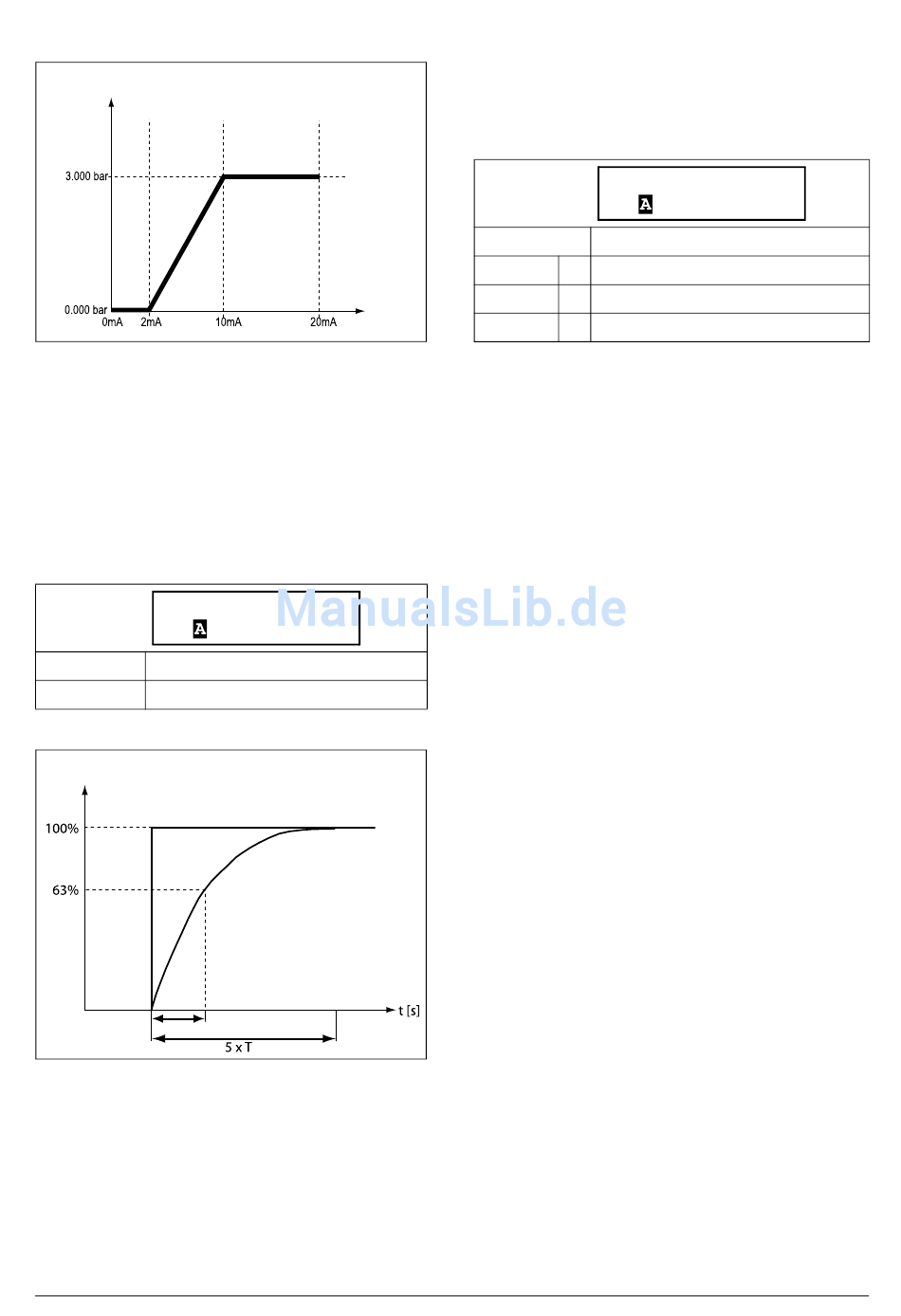

Fig. 61 Einstellungen von Analogeingängen, Beispiel mit Pro-
zesssensor
Analogeingang Filter [5139]
Bei einem instabilen Eingangssignal kann der Filter zur
Signalstabilisierung eingesetzt werden. Siehe Abb. 62.
Hierdurch ergibt sich eine Änderung des Eingangssignals von
63 % innerhalb der Einstellung „AnIn Filter time" (T). Nach
dem Fünffachen der eingestellten Zeit (d. h. 5xT) wird der
Analogeingang 100 % der Eingangsänderung erreicht haben.
5139 AnIn Filt
Stp
Voreinstellung: 0,100 s
Bereich: 0,001 – 10,0 s
AnIn-Änderung
Ursprüngliches AnIn-Signal
T
Fig. 62
CG Drives & Automation, 01-5980-02r2
Eingang
Wert
0,100 s
Gefiltertes AnIn-Signal
Analogeingang mit DigIn aktivieren
[513A]
Parameter zum Ein- und Ausschalten des Analogeingangs
mittels Digitaleingang (DigIn x „AnIn Select" wählen).
513A Anin Aktiv
Stp
Voreinstellung: On
On 0 AnIn immer Aktiv
!DigIn 1 AnIn ist aktiv, wenn DigIn x = LOW.
DigIn 2 AnIn ist aktiv, wenn DigIn x = HIGH.
On
Funktionalität 117
