Emotron TSA Betriebsanleitung Seite 72

Flankensteuerung [21A]
EINGÄNGE
Freigabe
Stop
Run FWD
Run REV
MOTORBETRIEB
Vorwärtsdrehung
Rückwärtsdrehung

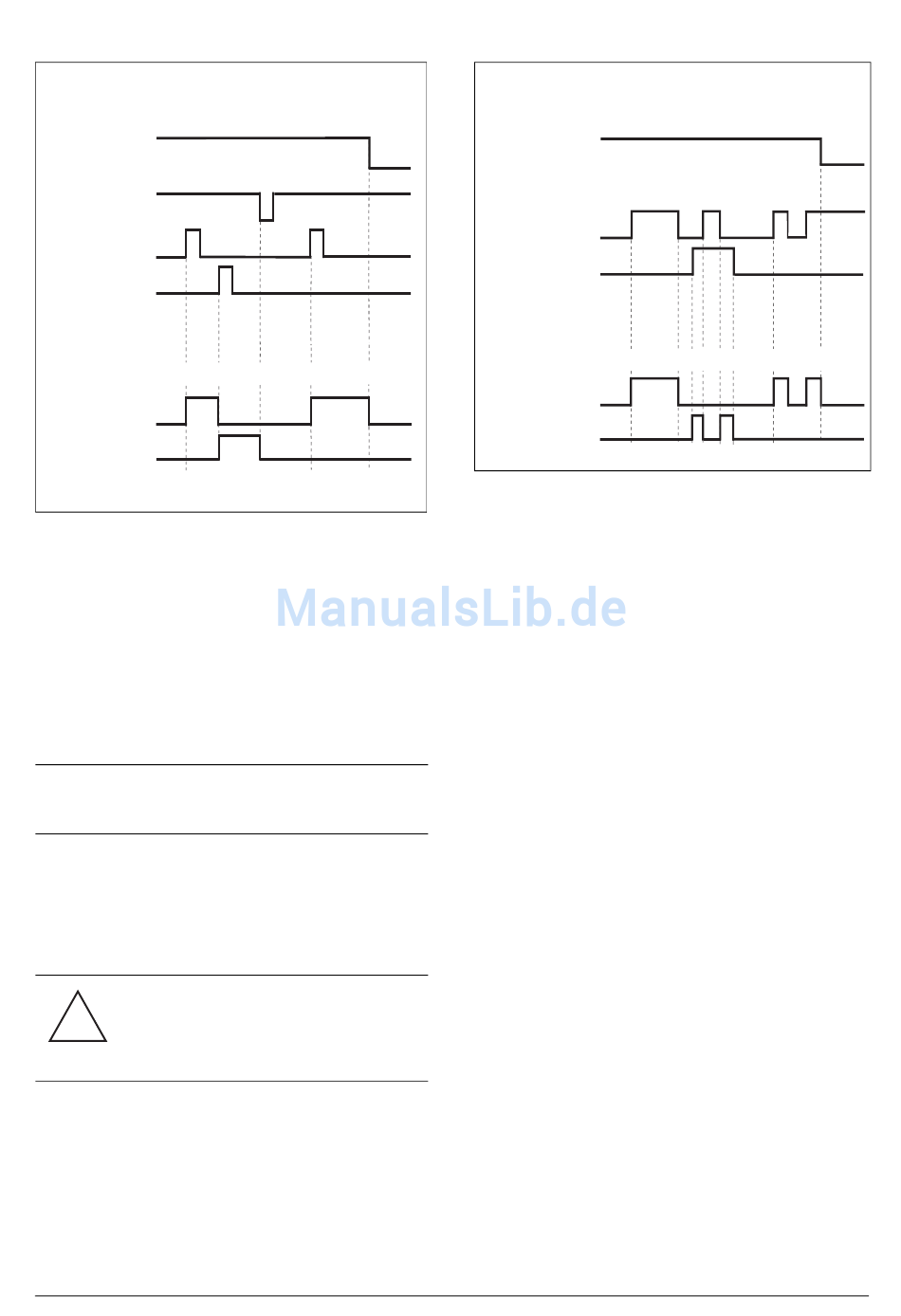

Fig. 45 Eingangs- und Ausgangszustand für die Flankensteue-
rung
Niveaugesteuerte „Run"-Eingänge
Bleibt der „Run"-Eingang aktiv, läuft der Softstarter
unmittelbar nach dem „Reset"-Befehl wieder an.
Autoreset wird eingeschaltet, indem der „Reset"-Eingang
ständig aktiviert bleibt. Die Autoreset-Funktionen werden
im Menü „Autoreset" [240] programmiert.
HINWEIS: Sind die Steuerungsbefehle für den Betrieb
über die Tastatur oder die serielle Schnittstelle
programmiert, ist kein Autoreset möglich.
Menü „[21A] Niveau/Flanke" muss auf „Niveau" eingestellt
sein, um die Niveausteuerung zu aktivieren. Dabei ist ein
Eingang so lange aktiv, wie ein High-Niveau anliegt. Diese
Methode sollte verwendet werden, wenn z. B. eine SPS zum
Betrieb des Softstarters eingesetzt wird.
ACHTUNG!
Niveaugesteuerte Eingänge entsprechen
!
NICHT der Maschinenrichtlinie, wenn sie
unmittelbar zum Starten und Stoppen der
Maschine verwendet werden.
Der Freigabe-Eingang muss ständig aktiv sein, damit ein
RunFWD- oder RunREV-Befehl akzeptiert wird. Sind der
RunFWD- und RunREV-Eingang gleichzeitig aktiv, stoppt
der Softstarter in Übereinstimmung mit dem in Menü [341]
gewählten Stopp-Modus. Abb. 46 zeigt das Beispiel einer
möglichen Sequenz.
68 Hauptfunktionen
Niveausteuerung [21A]
EINGÄNGE
Freigabe
Run FWD
Run REV
MOTORBETRIEB
Vorwärtsdrehung
Rückwärtsdrehung
Fig. 46 Eingangs- und Ausgangszustand für die Niveausteue-
rung
CG Drives & Automation, 01-5980-02r2
