10.3 Weitere Startmethoden

Im Gegensatz zu den vorangegangenen Abschnitten in
diesem Kapitel, in denen Kurzschlussläufer behandelt
wurden, werden Schleifringläufermotoren später behandelt.
Ein Schleifringläufermotor verfügt über einen gewickelten
Rotor; die Enden der Rotorwicklungen können über
Schleifringe extern angeschlossen werden. Diese Motoren
werden häufig für einen Start mit Rotorwiderstand
verwendet, d. h. bei kurzgeschlossenen Rotorwicklungen
entwickeln sie ein sehr geringes Drehmoment bei extrem
hohem Strom. Zum Starten werden externe Widerstände an
die Rotorwicklungen angeschlossen. Beim Start wird der
Widerstandswert in mehreren Schritten reduziert, bis die
Rotorwicklungen bei der Nenndrehzahl kurzgeschlossen

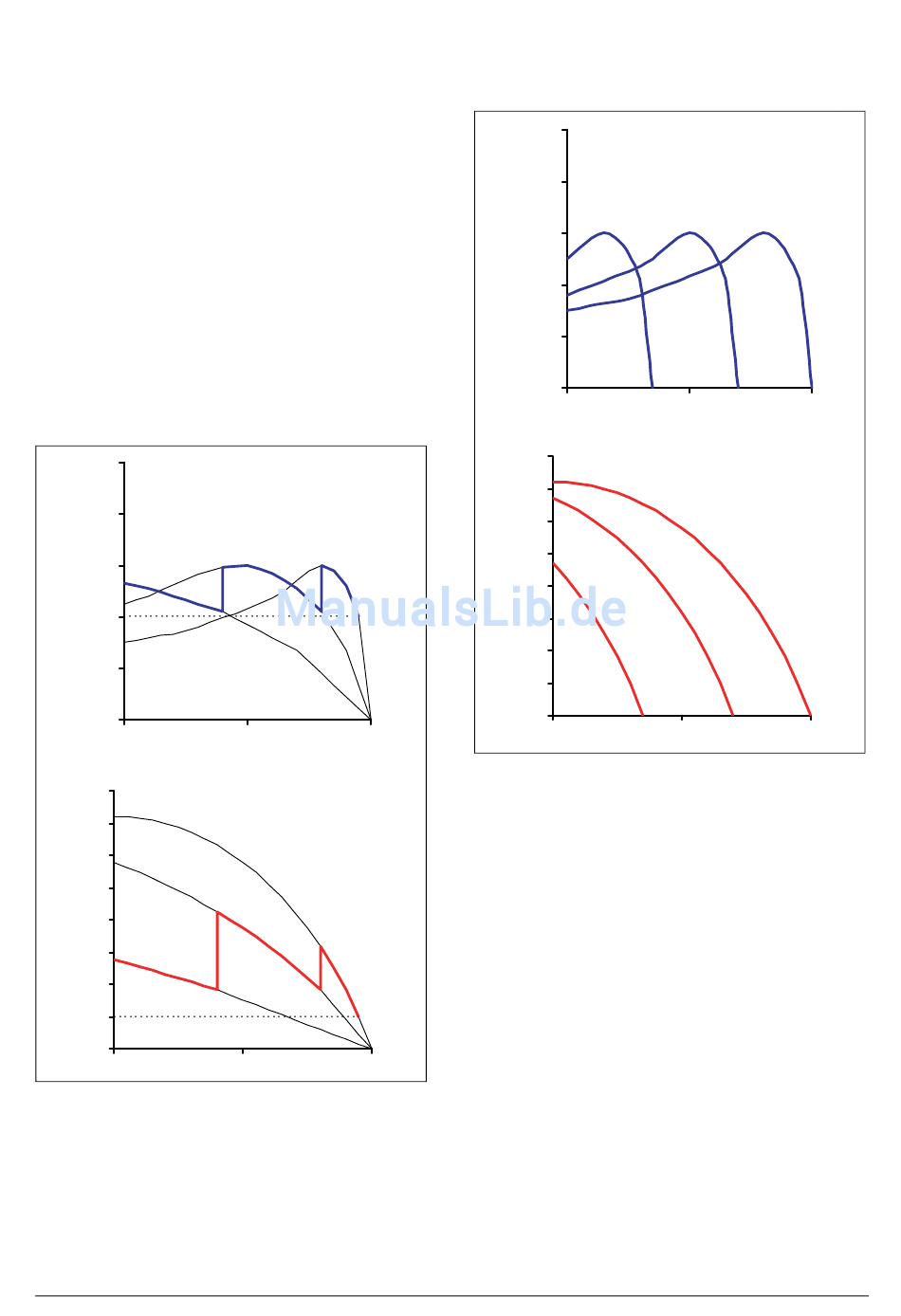

werden. Die folgende Abbildung zeigt typische
Drehmoment- und Stromeigenschaften für einen
Schleifringläufermotor beim Start mit einem externen
Rotorwiderstand-Starter.
T/T
n
2,5
2
1,5
1
0,5
0
0
I/I
8
n
7
6
5
4
3
2
1
0
0
Fig. 91 Rotorwiderstand-Starten
Aufgrund des geringen Startdrehmoments ist es häufig nicht
möglich, die Rotorwicklungen kurzzuschließen und den
Rotorwiderstand-Starter durch einen Softstarter zu ersetzen.
Stattdessen kann jedoch immer ein Frequenzumrichter
verwendet werden. Die folgende Abbildung zeigt, wie die
CG Drives & Automation 01-5980-02r2
Drehmoment
0,5 1
Strom
0,5 1
Drehmoment- und Stromeigenschaften beeinflusst werden,
wenn die Statorfrequenz geändert wird.
T/T
n 2,5
2
1,5
1
0,5
0
I/I
8
n
7
6
5
4
3
2
1
0
n/n
s
0
Fig. 92 Spannungs-/Frequenzregelung
Folglich kann ein solcher Motor mit einem relativ einfachen
Frequenzumrichter mit Spannungsfrequenzregelung
gestartet werden. Diese Lösung gilt auch für alle anderen
Anwendungen, die aus verschiedenen Gründen (hohes
Lastdrehmoment im Vergleich zum Motordrehmoment
usw.) nicht mit einem Softstarter gestartet werden können.
n/n
s
Drehmoment
f <f f <f
3 2 2 n
0 0,5
Strom
f <f f <f
3 2 2 n
0,5
Theorie zum Softstarter
f
n
n/n
s
1
f
n
n/n
s
1
