Alarmmaßnahmen für den Belastungssensor
Alle Alarme und Voralarme können unabhängig
voneinander konfiguriert werden, um sich auf den Betrieb
auszuwirken, indem eine Alarmmaßnahme, wie etwa ein
Fehler oder ein Warnhinweis, eingesetzt wird. Siehe
Abschnitt 7.3.1,, Seite 60. Der Alarm- oder Voralarmstatus
ist an einem der programmierbaren Relais verfügbar, wenn
diese entsprechend konfiguriert wurden (siehe Menü [550]
für weitere Informationen).
Die Konfiguration der Alarmmaßnahmen für die Autoset-
Alarmspannen und die manuell eingestellten Alarmstufen
erfolgt im Menü [4111], [4121], [4131] und [4141].
Die entsprechenden „Alarmverzögerungen", die sich auf die
Alarmreaktionszeit auswirken, werden im Menü [4113],
[4123], [4133] und [4143] eingestellt.
Belastungssensor bei der Inbetriebnahme
Um fehlerhafte Alarme aufgrund von anfänglichen Über-
oder Unterlastsituationen beim Start zu verhindern, kann
eine „Startverzögerung" für den Belastungssensor eingestellt
werden. Siehe Menü [416], Seite 109.
HINWEIS: Die Alarme des Belastungssensors können bei
Jog, Stopprampe oder beim Bremsen deaktiviert
werden.

Beispiel 1: Alarmstufen manuell konfigurieren

Angenommen, der Belastungssensor soll während der
Inbetriebnahme gesperrt werden. Hierzu wird in Menü
[416] eine Startverzögerung von 30 Sekunden gewählt, um
dem Prozess vor Aktivierung des Belastungssensors eine
Beruhigungsphase zu verschaffen.
In diesem Fall muss eine Pumpe sowohl vor Überlast- als
auch Unterlastbedingungen (z. B. Kavitation) geschützt
werden, es sind jedoch keine Voralarme erforderlich. Die
Alarmmaßnahme für die Voralarme ([4121] und [4131]) ist
daher auf „Keine Maßnahme" eingestellt. Außerdem sind
die Alarmmaßnahmen für Max Alarm [4111] und Min
Alarm [4141] auf „Fehler Soft" und die jeweiligen
Alarmverzögerungen eingestellt; 10 Sekunden im Menü
[4113] Max Alarm Verz. und 5 Sekunden in [4143] Min
Alarm Verz.
Da der normale Belastungszustand (Wellenleistung) der
Pumpe 50 % der Motornennleistung [223] beträgt, ist die
Max. Alarmstufe [4112] auf 70 % eingestellt. Die Min.
Alarmstufe [4142] ist auf 10 % eingestellt; dieser Wert wird
z. B. bei Pumpenkavitationsbedingungen erreicht.
Diese Konfiguration entsteht, wenn die folgende
Reihenfolge von Ereignissen eintritt (wie in Abb. 42
abgebildet):
A. Die Belastungssensor-Funktion wird aktiviert, wenn die
eingestellte Startverzögerungszeit (30 Sekunden)
abgelaufen ist.
B. Ein Maximalwert wurde überschritten, da die Last
jedoch innerhalb der eingestellten
Alarmverzögerungszeit (d. h. <10 Sekunden) auf ein
64 Hauptfunktionen
sicheres Niveau fällt, wird keine Alarmmaßnahme
ausgeführt.
C. Der maximale Alarmwert wurde erneut überschritten.
D. Wenn die eingestellte Alarmverzögerungszeit (10
Sekunden) abgelaufen ist, wird die
Maximumalarmmaßnahme ausgelöst (in diesem Fall ein
Soft-Fehler, wie im Menü [4111] eingestellt).
P
Last
30 s.

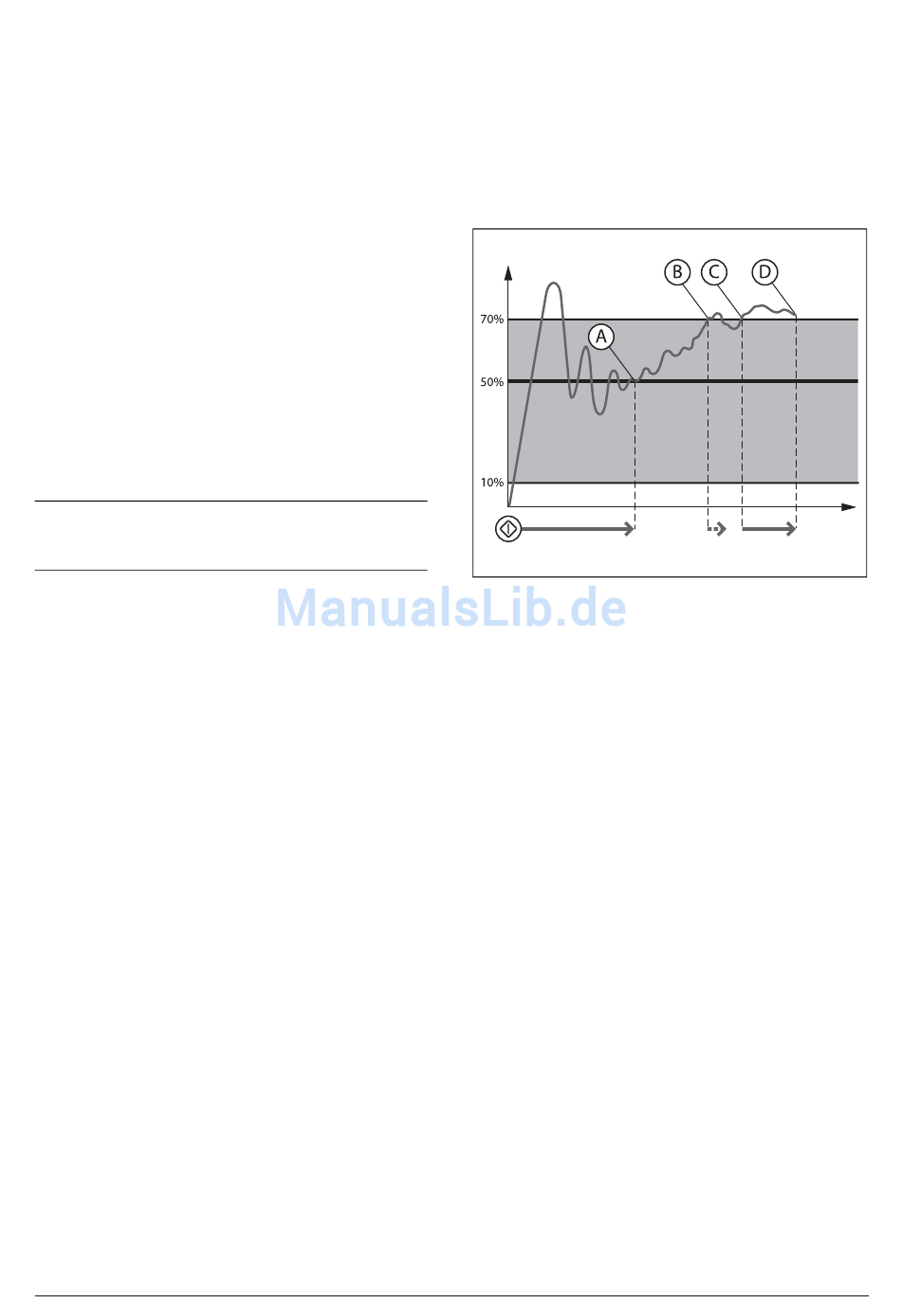

Fig. 42 Beispiel 1: Manuell eingestellte Belastungssensor-
Funktion.
Beispiel 2: Automatische Einstellung von
Alarmstufen
Um den Belastungssensor während der Inbetriebnahme zu
sperren, wird in Menü [416] eine Startverzögerung von 30
Sekunden eingestellt.
In diesem Fall muss ein Motor, der bei einer
Förderandanwendung eingesetzt wird, geschützt werden. Es
ist nur sinnvoll, einen Maximumalarm und Maximum-
Voralarm einzusetzen, daher werden die Alarmmaßnahmen
für den Minimumalarm [4141] und den Minimum-
Voralarm [4131] auf „Keine Maßnahme" (Voreinstellung)
eingestellt. Die Max.-Voralarmmaßnahme [4122] wird auf
„Warnung" und die Max.-Alarmmaßnahme [4111] auf
„Fehler Hard" eingestellt. Dann wird die Max.-
Alarmverzögerung [4113] auf 3 Sekunden und die Max.-
Voralarmverzögerung [4123] auf 0 Sekunden eingestellt, um
sofort einen Warnhinweis zu erhalten, wenn die Last steigt.
Menü [4171] Max.-Alarmspanne wird auf 10 % und Menü
[4172] Max.-Voralarmspanne auf 5 % eingestellt, um
anzuzeigen, dass eine Überlast bevorsteht.
Der Motor wird gestartet und die aktuelle Wellenleistung
wird links im Menü [4175] Autoset-Alarm angezeigt. Wenn
sich der Prozess stabilisiert hat, wird dadurch angezeigt, dass
die normalen Lastbedingungen bei 60 % der
Motornennleistung [223] auftreten. Die Autoset-Funktion
für die Alarmstufen wird durch Auswahl von „Ja"und
anschließendem Drücken von „ENTER" ausgeführt.
„Autoset OK!" wird angezeigt. Durch den auf 70 %
(Normallast + Max.-Alarmspanne, 60 % + 10 %)
CG Drives & Automation, 01-5980-02r2
Max
Normal
Min
Zeit
10 s.
