6.4 Funktionstasten

Die Funktionstasten steuern die Menüs und sie werden auch
zur Programmierung und zum Auslesen der
Menüeinstellungen verwendet.

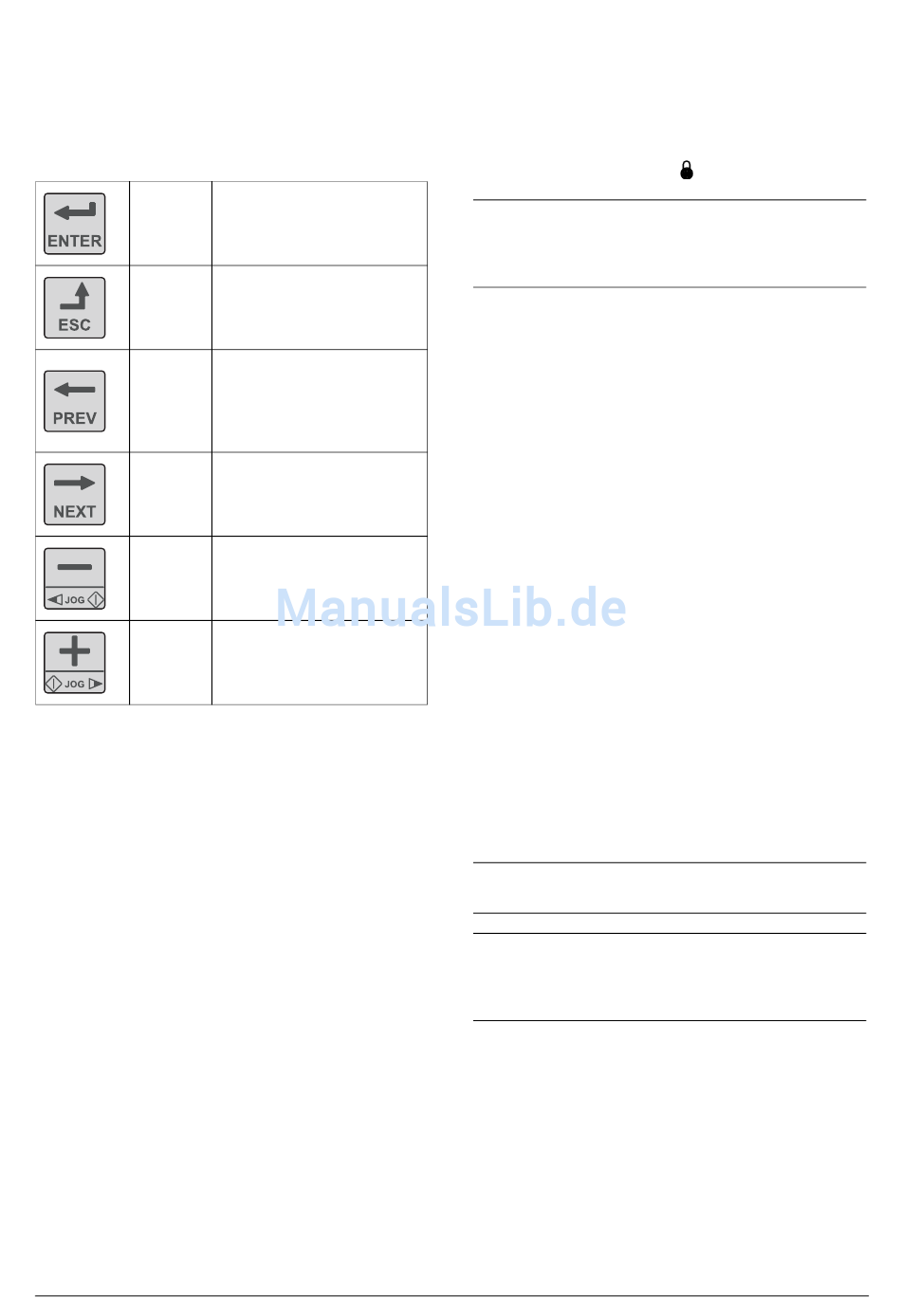

Tabelle 19 Funktionstastenbefehle.
ENTER
ESCAPE
PREVIOUS
NEXT
- (MINUS)
oder
JOG LINKS
+ (PLUS)
oder
JOG
RECHTS
6.4.1 „+/-"-Tastenfunktion
Um einen Wert oder eine Auswahl manuell zu ändern oder
einen neuen Wert einzugeben, die Tasten „+" and „-"
verwenden. Zur Aktivierung dieser Funktion muss die
Tastatur entsperrt sein (Standardeinstellung), Menü [218].
Ändern der Parameterauswahl
Zum Ändern einer Menüauswahl mithilfe der Tasten „+"
oder „-" zwischen den verfügbaren Alternativen wechseln.
Dabei blinkt der Cursor auf der linken Seite (Bereich E).
Zum Bestätigen einer Auswahl ENTER drücken. Daraufhin
hört der Cursor auf zu blinken.
CG Drives & Automation, 01-5980-02r2
Wechsel zu einer tieferen
Menüebene.
Veränderte Einstellung bestäti-
gen.
Wechsel zu einer höheren
Menüebene.
Geänderte Einstellung ignorie-
ren (ohne Bestätigen).
Wechselt zum vorhergehenden
Menü innerhalb der gleichen
Ebene.
Bewegen Sie den Cursor um
eine Position nach links.
Wechsel zum nächsten Menü
innerhalb der gleichen Ebene.
Bewegen Sie den Cursor um
eine Position nach rechts.
Verringert einen Wert.
Wechselt eine Auswahl.
Oder:
Funktion Jog Rückwärts.
Vergrößert einen Wert.
Wechselt eine Auswahl.
Oder:
Funktion Jog Vorwärts.

Bearbeiten von Parameterwerten

Viele Parameter können geändert werden, ohne dass der
Softstarter gestoppt werden muss.
Parameter, die während des Betriebs nicht verändert werden
können, sind in diesem Handbuch mit einem
Schlosssymbol gekennzeichnet.
HINWEIS: Wenn versucht wird, während des Betriebs
eine Funktion zu verändern, die nur bei gestopptem
Motor verändert werden kann, wird die Meldung „Zuerst
stoppen" angezeigt.
• Zum Ändern eines Parameterwerts die Taste „+" oder „-"
drücken. Der Cursor auf der linken Seite blinkt,
während der Wert erhöht oder reduziert wird. Wenn die
Taste „+" oder „-" dauerhaft gedrückt gehalten wird,
verändert sich der Wert fortlaufend.
• Bei größeren Sprüngen kann auch mithilfe der Tasten
PREV und NEXT direkt eine Ziffer mit dem Cursor
ausgewählt und anschließend mit der Taste „+" oder „-"
geändert werden.
• Toggletaste drücken, um das Vorzeichen des
eingegebenen Wertes zu ändern (nur für bestimmte
Parameter). Das Vorzeichen des Wertes verändert sich
auch, wenn die Null passiert wird.
• Mit der Taste ENTER wird der Wert bestätigt. Der
Cursor auf der linken Seite hört auf zu blinken.
• Durch Drücken von ESC wird der Edit-Modus
verlassen.

Eingeben des Sperrcodes

Die Eingabe des Sperrcodes in Menü [218] erfolgt ähnlich
wie das Ändern von Parameterwerten mit den Tasten „+"
und „-", und der Cursor wird mit der PREV-Taste nach
links bewegt, um das nächste Symbol einzugeben. Zum
Abschluss erfolgt die Bestätigung mit ENTER.
HINWEIS: Der Sperrcode ist fest vorgegeben und lautet
291.
HINWEIS: Wenn die Meldung „Code block!" angezeigt
wird oder beim Drücken auf die Taste „+" oder „-" nichts
passiert, ist die Bedieneinheit gesperrt, gehen Sie zum
Menü [218], um die Bedieneinheit zu entsperren.

6.4.2 Jog-Tastenfunktion

Die Tasten „+" und „-" können mit einer Jog-Funktion
belegt werden, um durch Gedrückthalten der Taste einen
manuellen Jog-Start über die Bedieneinheit zu ermöglichen.
Zum Aktivieren der Jog-Funktion siehe Anweisungen unter
„Jog-Funktionen" auf Seite 54.
Entsperren Sie zum Deaktivieren der Jog-Tastenfunktion die
Tastatur in Menü [218].
Steuerung über die Bedieneinheit
.
