Emotron TSA Betriebsanleitung Seite 29

Beispiel 1: Separate Start- Stopp-Signale ( 3-
Kabel-Verbindung).
• Der Start wird durch Schließen des (Impuls)-Kontakts
zwischen Klemme 18 (24 VDC) und Klemme 11
(DigIn1) ausgelöst.
Der Stop wird durch das Öffnen des (Impuls)-Kontakts
zwischen Klemme 18 (24 VDC) und Klemme 12
(DigIn2) ausgelöst. Damit der Emotron TSA starten
kann, muss Klemme 12 (DigIn2) mit Klemme 18 (24
VDC) verbunden sein.
HINWEIS: Diese Alternative funktioniert mit den
werkseitigen Standardparametereinstellungen.
HINWEIS: Bei dieser Alternative wird der Softstarter
nach einer Netzunterbrechung nicht neu starten. In
diesem Fall muss ein neuer Startimpuls gegeben
werden.

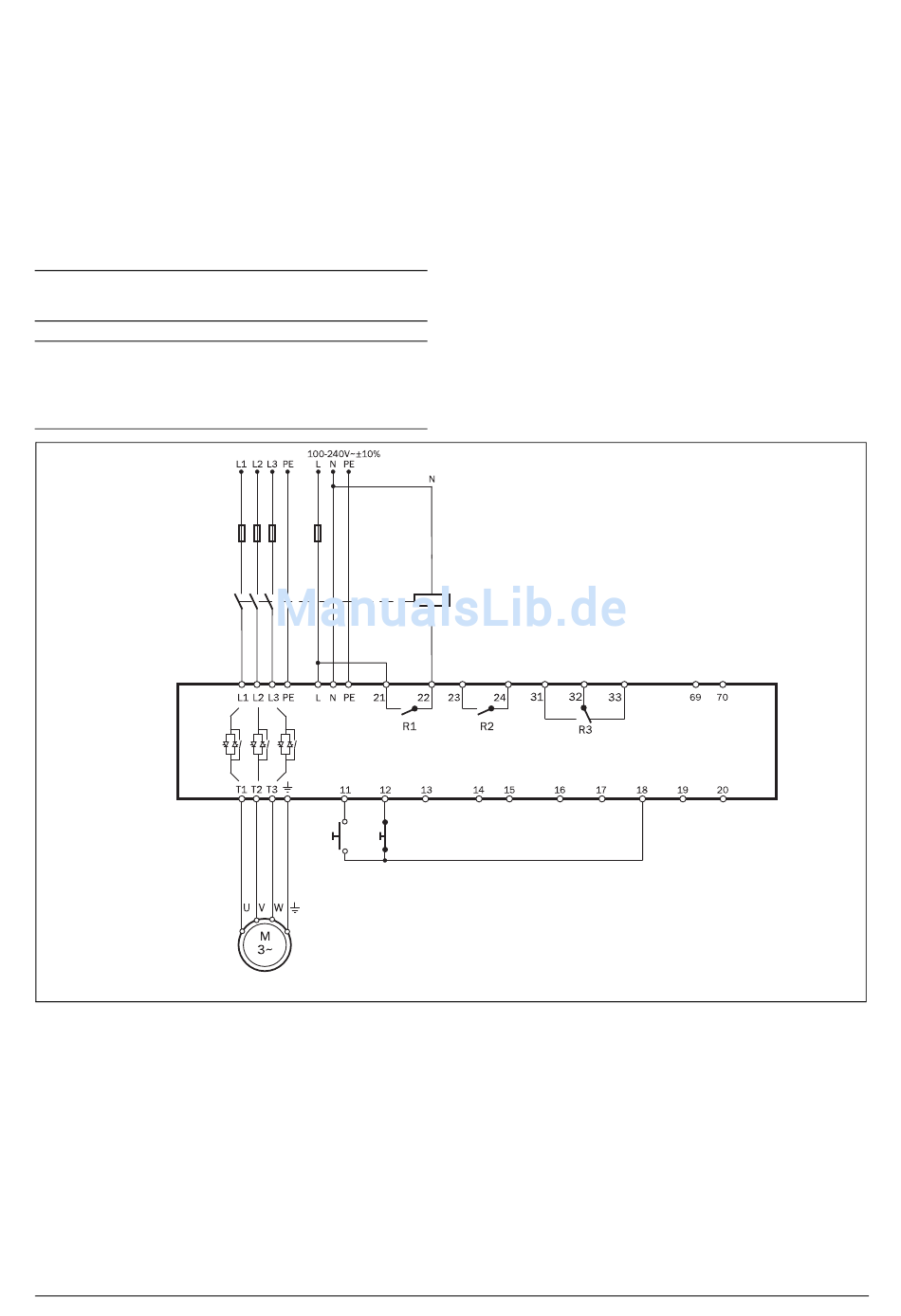

Fig. 20 Separate Start- Stopp-Signale ( 3-Kabel-Verbindung)
– Verkabelungsbeispiel.
CG Drives & Automation 01-5980-02r2
Relais 1 Relais 2
Run FWD Stop
DigIn 1 DigIn 2 +10 V AnIn
Relais 3
GND DigIn 3 DigIn 4 +24 V
PTC
AnOut +24 V
Anschlüsse 25
