Montageschemata - Emotron TSA Betriebsanleitung

2.3

Montageschemata

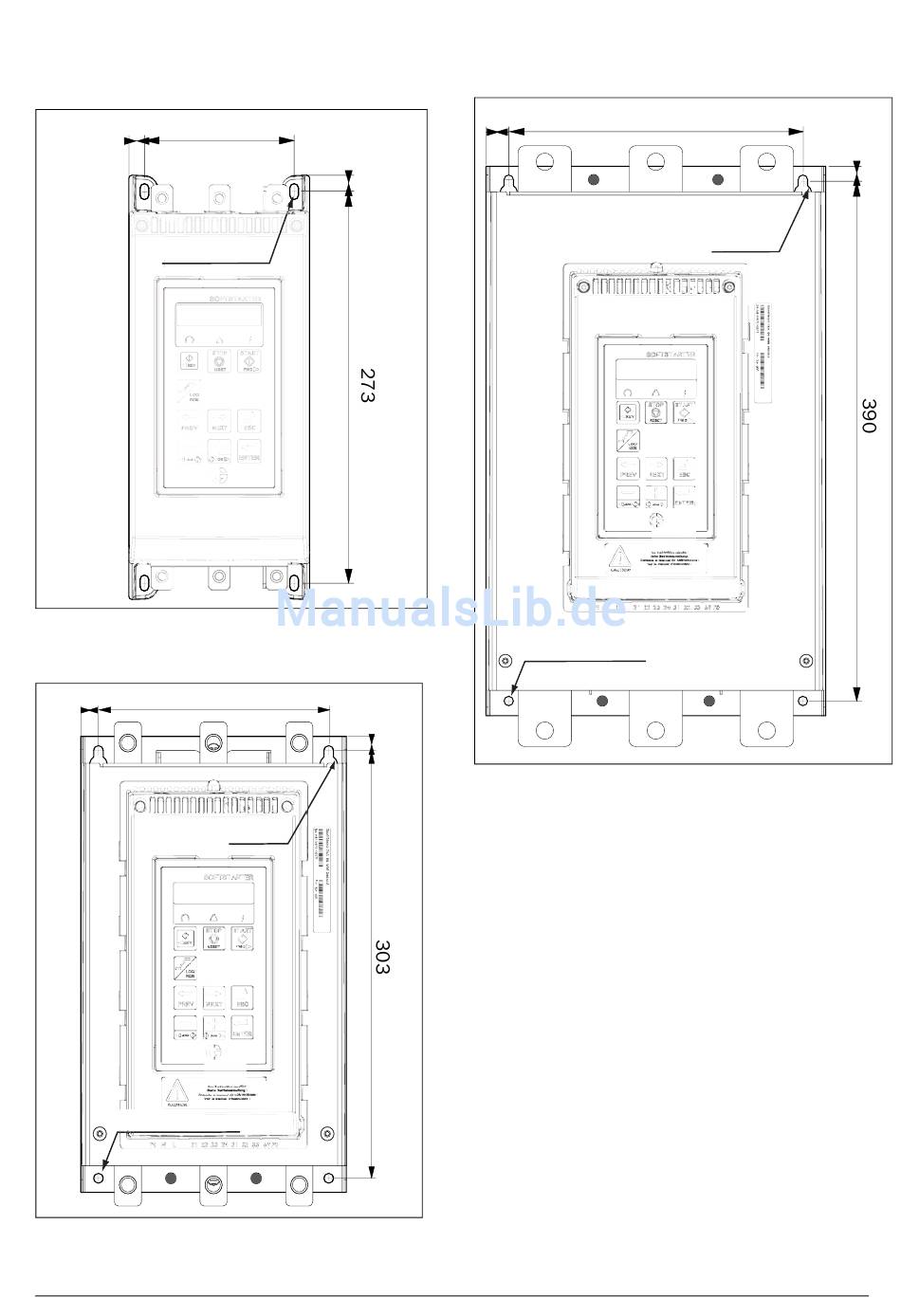

Emotron TSA Baugröße 1 - 2
11
104.5
Ø 6,5 (x 4)
Fig. 8 Bohrmuster für Emotron TSA-Baugrößen 1 und 2.
Emotron TSA Baugröße 3
13
170
Ø 7 (x 4)
Fig. 9 Bohrmuster für Emotron TSA-Baugrößen 3.
CG Drives & Automation 01-5980-02r2
11
10
Ø 13
Emotron TSA Baugröße 4
17
220
Ø 7 (x 4)
Fig. 10 Bohrmuster für Emotron TSA-Baugrößen 4.
Auf unseren Webseiten www.cgglobal.com und
www.emotron.de kann eine Vorlage in voller Größe zur
Positionierung der Befestigungsbohrungen heruntergeladen
werden
11
Ø 13
Montage 13
