Analogkomparator 1 Reset Verzögerung
[6117]
Der Reset des Ausgangssignals für den Analogkomparator 1
wird mit der in diesem Menü festgelegten Zeit verzögert.
Siehe Abb. 68.
6117 CA1 Reset V
Stp
Voreinstellung: 0:00:00.0 (Stunden:Minuten:Sekunden)
Bereich: 0:00:00.0–9:59:59.9
Analogkomparator 1 Timer-Wert [6118]
Der tatsächliche Timer-Wert für den Analogkomparator 1
wird in diesem Menü angezeigt.
6118 CA1 Tmr Wrt
Nur Lesen
Stp
Einrichtung der Analogkomparatoren 1
- 4 [612] - [614]
Siehe die Beschreibungen für Analogkomparator 1.
Einrichtung Digitalkomparator 1 [615]
Digitalkomparatoren, Parametergruppe
Digitalkomparator 1 Eingang
[6151]Seite 148
Auswahl des Eingangssignals für Digitalkomparator 1
(CD1).
Das Ausgangssignal CD1 wird auf „high" gesetzt, wenn das
ausgewählte Eingangssignal aktiv ist. Siehe Abb. 69.
Das Ausgangssignal kann auf die Relaisausgänge
programmiert oder als Quelle für die virtuellen
Verbindungen [560] verwendet werden.
6151 CD1
Stp
Voreinstellung: Betrieb
Gleiche Auswahl wie in Menü Relais
Auswahl:
1 [551], Seite 122.
130 Funktionalität
0:00:00.0
0:00:00.0
Betrieb
Eingangssignal für CD1 [6151]

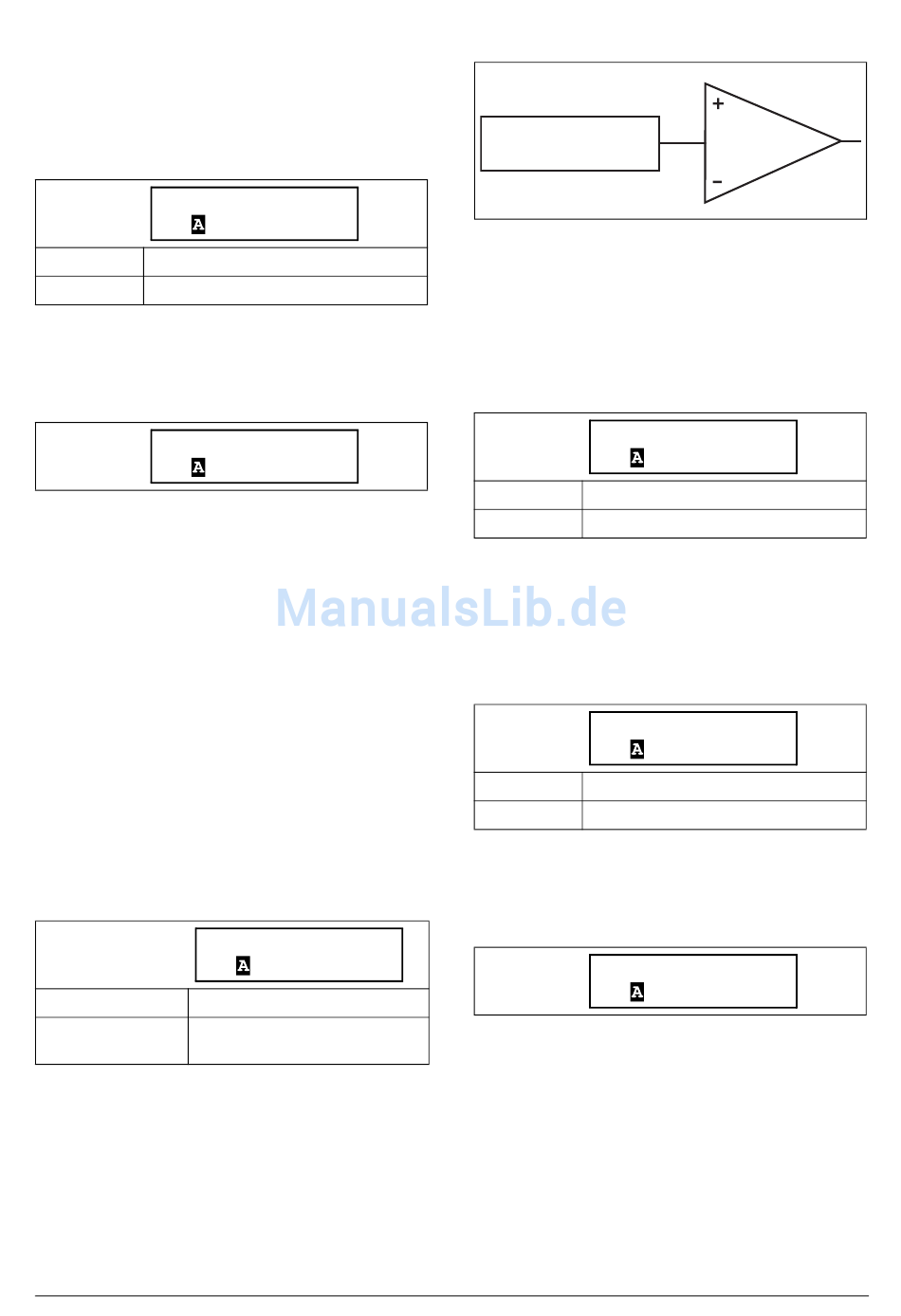

Fig. 69 Digitalkomparator.
Digitalkomparator 1 Setze Verzögerung
[6152]
Die Aktivierung des Ausgangssignal für den
Digitalkomparator 1 wird mit dem in diesem Menü
festgelegten Wert verzögert. Siehe auch Abb. 68, Seite 129.
6152 CD1 Setz Vz
Stp
Voreinstellung: 0:00:00.0 (Stunden:Minuten:Sekunden)
Bereich: 0:00:00.0–9:59:59.9
Digitalkomparator 1 Reset Verzögerung
[6153]
Der Reset des Ausgangssignals für den Digitalkomparator 1
wird mit dem in diesem Menü festgelegten Wert verzögert.
Siehe auch Abb. 68, Seite 129.
6153 CD1 Reset V
Stp
Voreinstellung: 0:00:00.0 (Stunden:Minuten:Sekunden)
Bereich: 0:00:00.0–9:59:59.9
Digitalkomparator 1 Timer-Wert [6154]
Der tatsächliche Timer-Wert für den Digitalkomparator 1
wird in diesem Menü angezeigt.
6154 CD1 Tmr Wrt
Nur Lesen
Stp
Einrichtung Digitalkomparatoren 2 - 4
[616]-[618]
Siehe die Beschreibung von Digitalkomparator 1. Die
Voreinstellung für CD2 [6161] ist „DigIn 1". Die
Voreinstellung für CD3 [6171] ist „Fehler" und für CD4
[6181] „Betr bereit".
