Flipflop 1 Reset Vz [6415]
Das RESET-Eingangssignal für Flipflop 1 wird um den in
diesem Menü eingestellten Wert verzögert.
6415 F1 Reset Vz
Stp
Voreinstellung: 0:00:00.0 (Stunden:Minuten:Sekunden)
Bereich: 0:00:00.0–9:59:59.9
Flipflop 1 Timer Wert [6416]
In diesem Menü wird der Ist-Wert des Timers von Flipflop 1
angezeigt.
6416 F1 Tmr Wert
Nur Lesen
Stp
Voreinstellung: 0:00:00.0 (Stunden:Minuten:Sekunden)
Bereich: 0:00:00.0–9:59:59.9
Flipflop 2 - 4 [642] - [644]
Siehe die Beschreibungen zu Flipflop 1. Die Voreinstellung
für [6421] „F2 Modus" ist „Reset". Für [6431] „ F3 Modus"
ist die Voreinstellung „Set", für [6441] „F4 Modus" lautet sie
„Flanke".
138 Funktionalität
0:00:00.0
0:00:00.0
8.6.5 Zähler [650]
Die Zählerfunktion zählt Impulse und kann über einen
ausgewählten Ausgang ein entsprechendes Signal geben,
wenn der Zähler einen vorher festgelegten Wert erreicht.
Der Zähler zählt weiter bei positiven Flanken des
Triggersignals und wird bei aktivem Reset-Signal auf Null
zurückgestellt.
Wenn der Zählerwert dem Fehlerwert entspricht, wird das
Zählerausgangssignal (CTR1 oder CTR2) aktiviert. Siehe
Abb. 74.
6513
6519
6511
6512
CTR1
CTR1= Zähler 1 Ausgangssignal
6511= Zähler 1 Trigger
6512 = Zähler 1 Reset
6513 = Zähler 1 Fehlerwert
6519 = Zähler 1 Wert

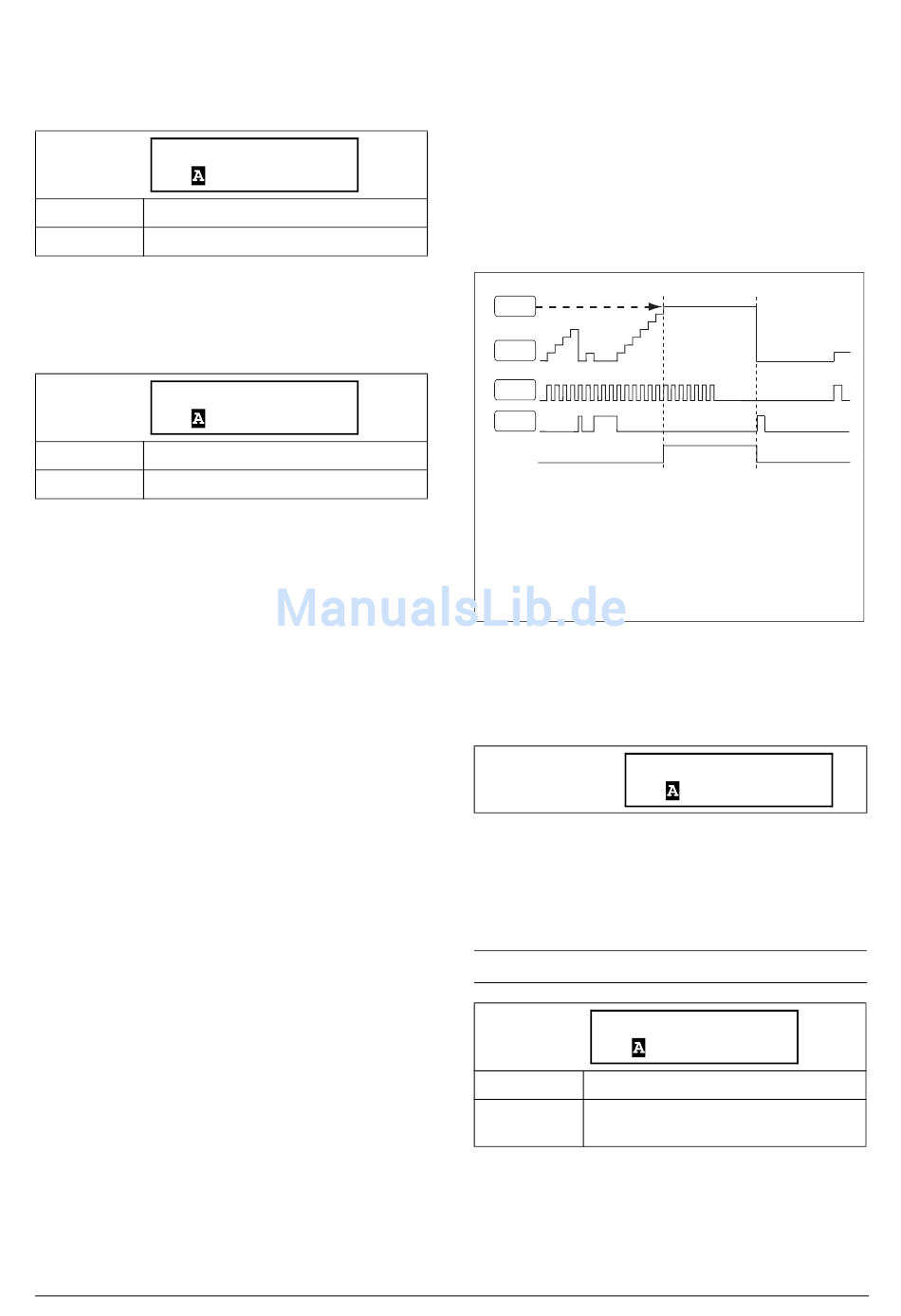

Fig. 74 Zähler, Funktionsprinzip.
Zähler 1 [651]
Zähler 1 Parametergruppe.
651 Counter 1
Stp
Zähler 1 Trigger [6511]
Das ausgewählte Signal dient als Triggersignal für Zähler 1.
Zähler 1 nimmt bei jeder positiven Flanke auf dem
Triggersignal um 1 zu.
HINWEIS: Die maximale Zählfrequenz beträgt 8 HZ.
6511 C1 Trig
Stp
Voreinstellung: Off
Gleiche Auswahl wie in Menü Relais 1
Auswahl:
[551], Seite 122.
CG Drives & Automation, 01-5980-02r2
Off
